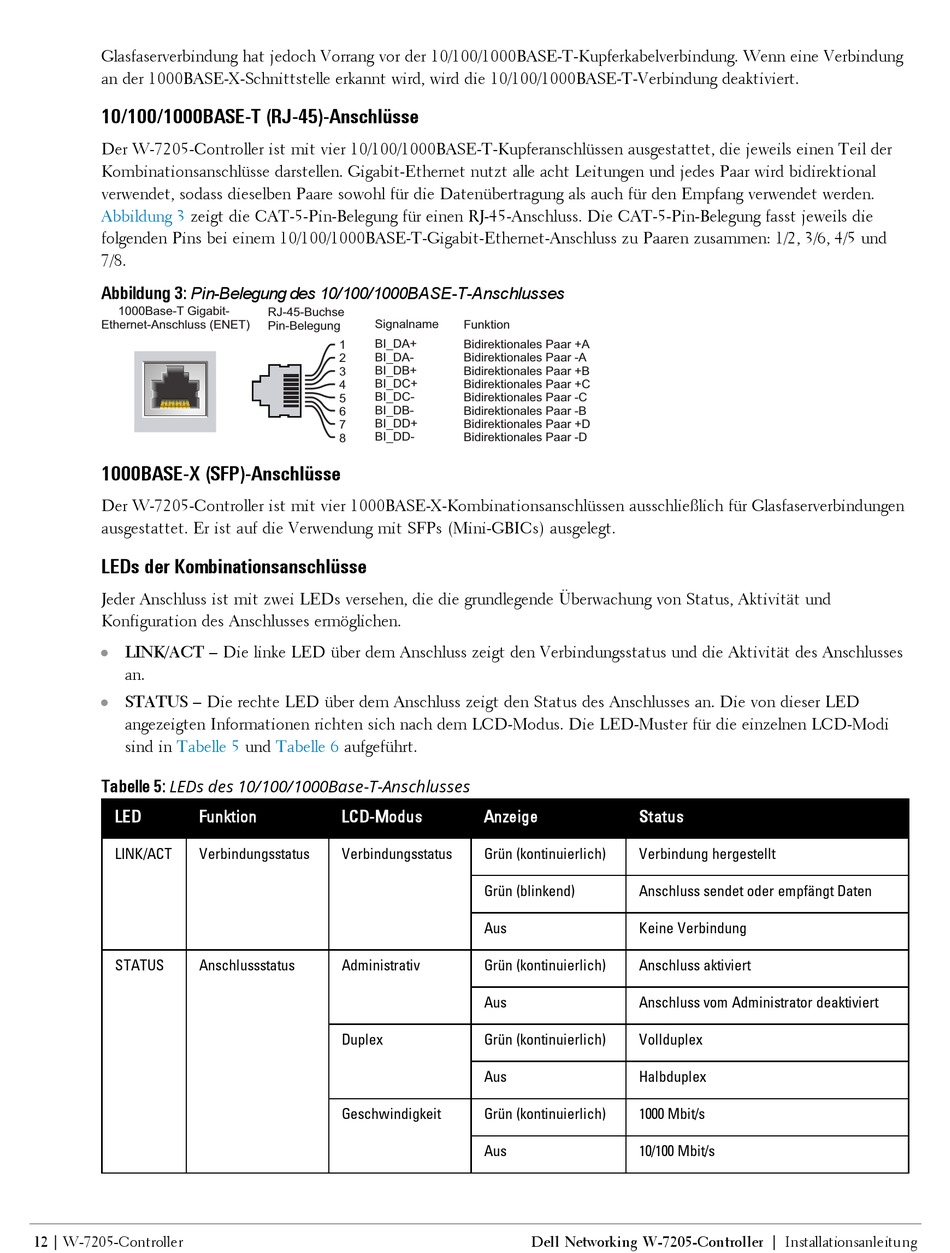

Glasfaserverbindung hat jedoch Vorrang vor der 10/100/1000BASE-T-Kupferkabelverbindung. Wenn eine Verbindung
an der 1000BASE-X-Schnittstelle erkannt wird, wird die 10/100/1000BASE-T-Verbindung deaktiviert.
10/100/1000BASE-T (RJ-45)-Anschlüsse
Der W-7205-Controller ist mit vier 10/100/1000BASE-T-Kupferanschlüssen ausgestattet, die jeweils einen Teil der
Kombinationsanschlüsse darstellen. Gigabit-Ethernet nutzt alle acht Leitungen und jedes Paar wird bidirektional
verwendet, sodass dieselben Paare sowohl für die Datenübertragung als auch für den Empfang verwendet werden.
Abbildung 3
zeigt die CAT-5-Pin-Belegung für einen RJ-45-Anschluss. Die CAT-5-Pin-Belegung fasst jeweils die
folgenden Pins bei einem 10/100/1000BASE-T-Gigabit-Ethernet-Anschluss zu Paaren zusammen: 1/2, 3/6, 4/5 und
7/8.
Abbildung 3:
Pin-Belegung des 10/100/1000BASE-T-Anschlusses
1000BASE-X (SFP)-Anschlüsse
Der W-7205-Controller ist mit vier 1000BASE-X-Kombinationsanschlüssen ausschließlich für Glasfaserverbindungen
ausgestattet. Er ist auf die Verwendung mit SFPs (Mini-GBICs) ausgelegt.
LEDs der Kombinationsanschlüsse
Jeder Anschluss ist mit zwei LEDs versehen, die die grundlegende Überwachung von Status, Aktivität und
Konfiguration des Anschlusses ermöglichen.
LINK/ACT – Die linke LED über dem Anschluss zeigt den Verbindungsstatus und die Aktivität des Anschlusses
l
an.
STATUS – Die rechte LED über dem Anschluss zeigt den Status des Anschlusses an. Die von dieser LED
l
angezeigten Informationen richten sich nach dem LCD-Modus. Die LED-Muster für die einzelnen LCD-Modi
sind in
Tabelle 5
Tabelle 5:
LEDs des 10/100/1000Base-T-Anschlusses
LED
Funktion
LINK/ACT
Verbindungsstatus
STATUS
Anschlussstatus
12 | W-7205-Controller
RJ-45-Buchse
Signalname
Pin-Belegung
BI_DA+
1
BI_DA-
2
BI_DB+
3
BI_DC+
4
BI_DC-
5
BI_DB-
6
BI_DD+
7
BI_DD-
8
und
Tabelle 6
aufgeführt.
LCD-Modus
Verbindungsstatus
Administrativ
Duplex
Geschwindigkeit
Funktion
Bidirektionales Paar +A
Bidirektionales Paar -A
Bidirektionales Paar +B
Bidirektionales Paar +C
Bidirektionales Paar -C
Bidirektionales Paar -B
Bidirektionales Paar +D
Bidirektionales Paar -D
Anzeige
Status
Grün (kontinuierlich)
Verbindung hergestellt
Grün (blinkend)
Anschluss sendet oder empfängt Daten
Aus
Keine Verbindung
Grün (kontinuierlich)
Anschluss aktiviert
Aus
Anschluss vom Administrator deaktiviert
Grün (kontinuierlich)
Vollduplex
Aus
Halbduplex
Grün (kontinuierlich)
1000 Mbit/s
Aus
10/100 Mbit/s
