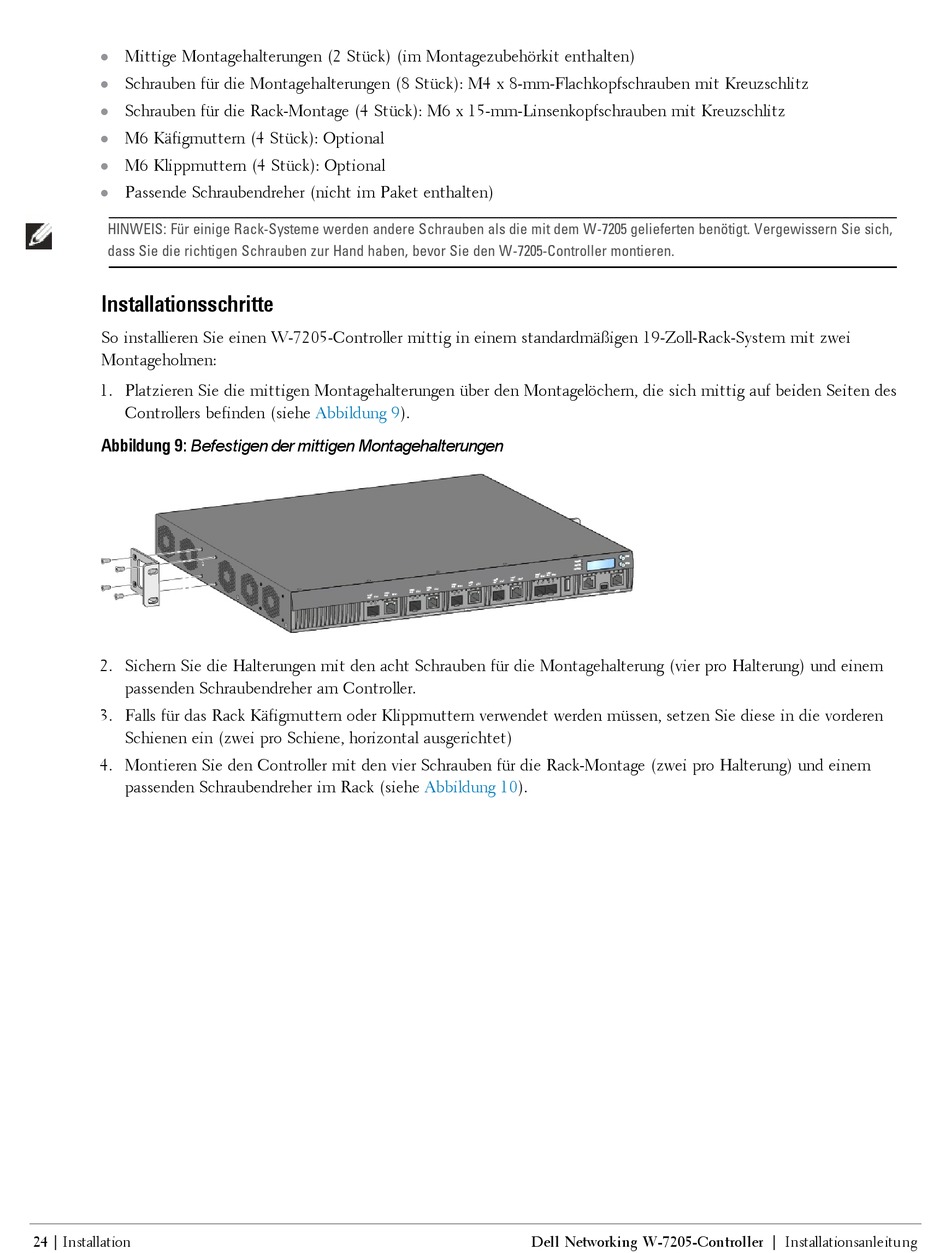

Mittige Montagehalterungen (2 Stück) (im Montagezubehörkit enthalten)
l
Schrauben für die Montagehalterungen (8 Stück): M4 x 8-mm-Flachkopfschrauben mit Kreuzschlitz
l
Schrauben für die Rack-Montage (4 Stück): M6 x 15-mm-Linsenkopfschrauben mit Kreuzschlitz
l
M6 Käfigmuttern (4 Stück): Optional
l
M6 Klippmuttern (4 Stück): Optional
l
Passende Schraubendreher (nicht im Paket enthalten)
l
HINWEIS: Für einige Rack-Systeme werden andere Schrauben als die mit dem W-7205 gelieferten benötigt. Vergewissern Sie sich,
dass Sie die richtigen Schrauben zur Hand haben, bevor Sie den W-7205-Controller montieren.
Installationsschritte
So installieren Sie einen W-7205-Controller mittig in einem standardmäßigen 19-Zoll-Rack-System mit zwei
Montageholmen:
1. Platzieren Sie die mittigen Montagehalterungen über den Montagelöchern, die sich mittig auf beiden Seiten des
Controllers befinden (siehe
Abbildung 9:
Befestigen der mittigen Montagehalterungen
2. Sichern Sie die Halterungen mit den acht Schrauben für die Montagehalterung (vier pro Halterung) und einem
passenden Schraubendreher am Controller.
3. Falls für das Rack Käfigmuttern oder Klippmuttern verwendet werden müssen, setzen Sie diese in die vorderen
Schienen ein (zwei pro Schiene, horizontal ausgerichtet)
4. Montieren Sie den Controller mit den vier Schrauben für die Rack-Montage (zwei pro Halterung) und einem
passenden Schraubendreher im Rack (siehe
24 | Installation
Abbildung
9).
Abbildung
10).
Dell Networking W-7205-Controller | Installationsanleitung
