Elektrischer Anschluss
58

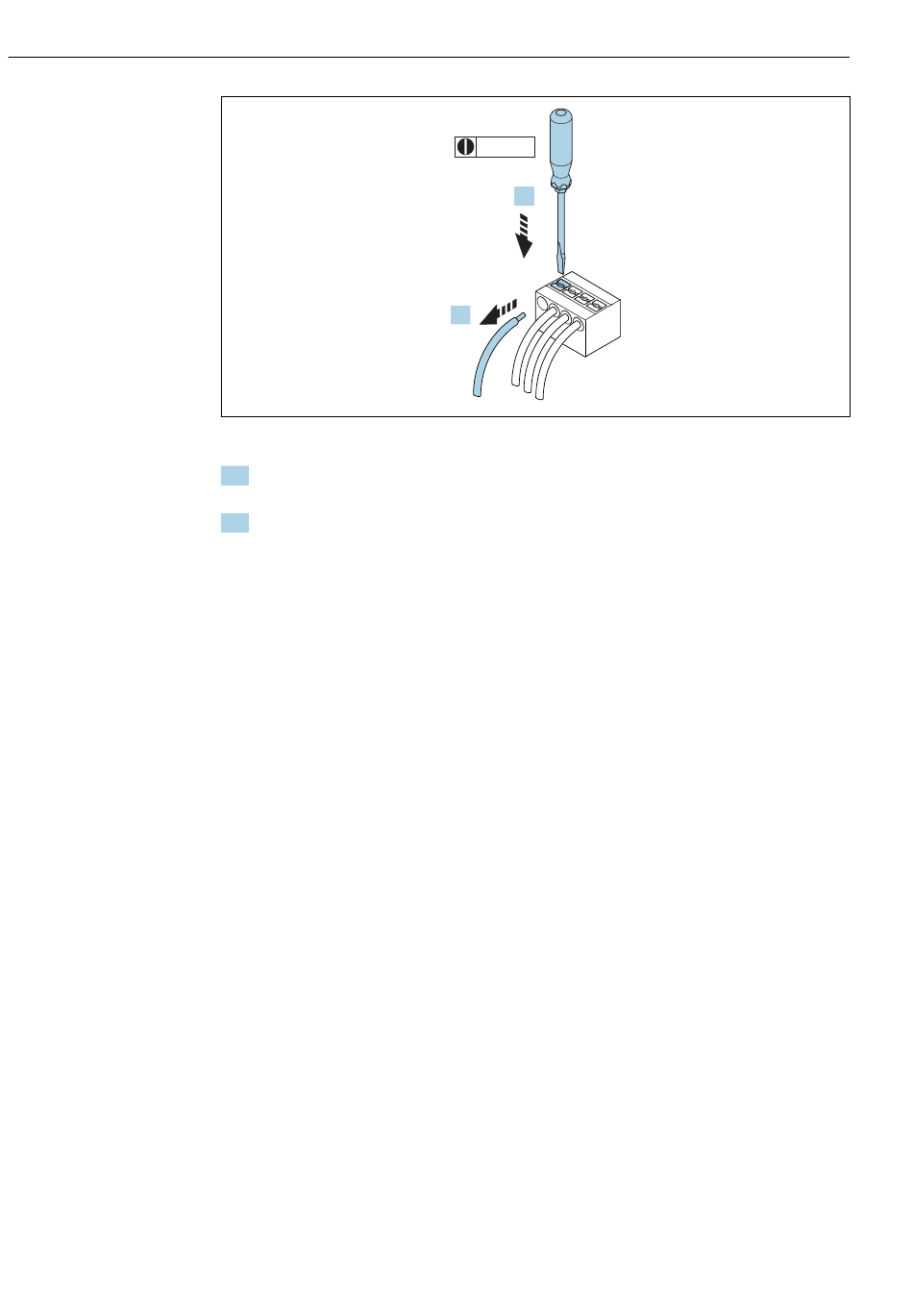

 17 Maßeinheit mm (in)
1. Mit einem Schlitzschraubendreher auf den Schlitz zwischen den beiden Klemmenlö-
chern drücken.
2. Das Kabelende aus der Klemme ziehen.
7.5 Potenzialausgleich sicherstellen
7.5.1 Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt
von 6 mm 2 (10 AWG) und einem Kabelschuh verwenden
7.5.2 Anschlussbeispiel Standardfall
Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden
Prozessanschlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in
der Regel der Einsatz von weiteren Potenzialausgleichs-Maßnahmen.
7.5.3 Anschlussbeispiele Sonderfälle
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufneh-
mer und Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter
Erdungselektrode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messge-
nauigkeit beeinflussen oder zur Zerstörung des Messaufnehmers durch elektrochemischen
Abbau von Elektroden führen.
Proline Promag H 500 Modbus RS485
3 (0.12)
1.
2.
A0029598
