Montage
32

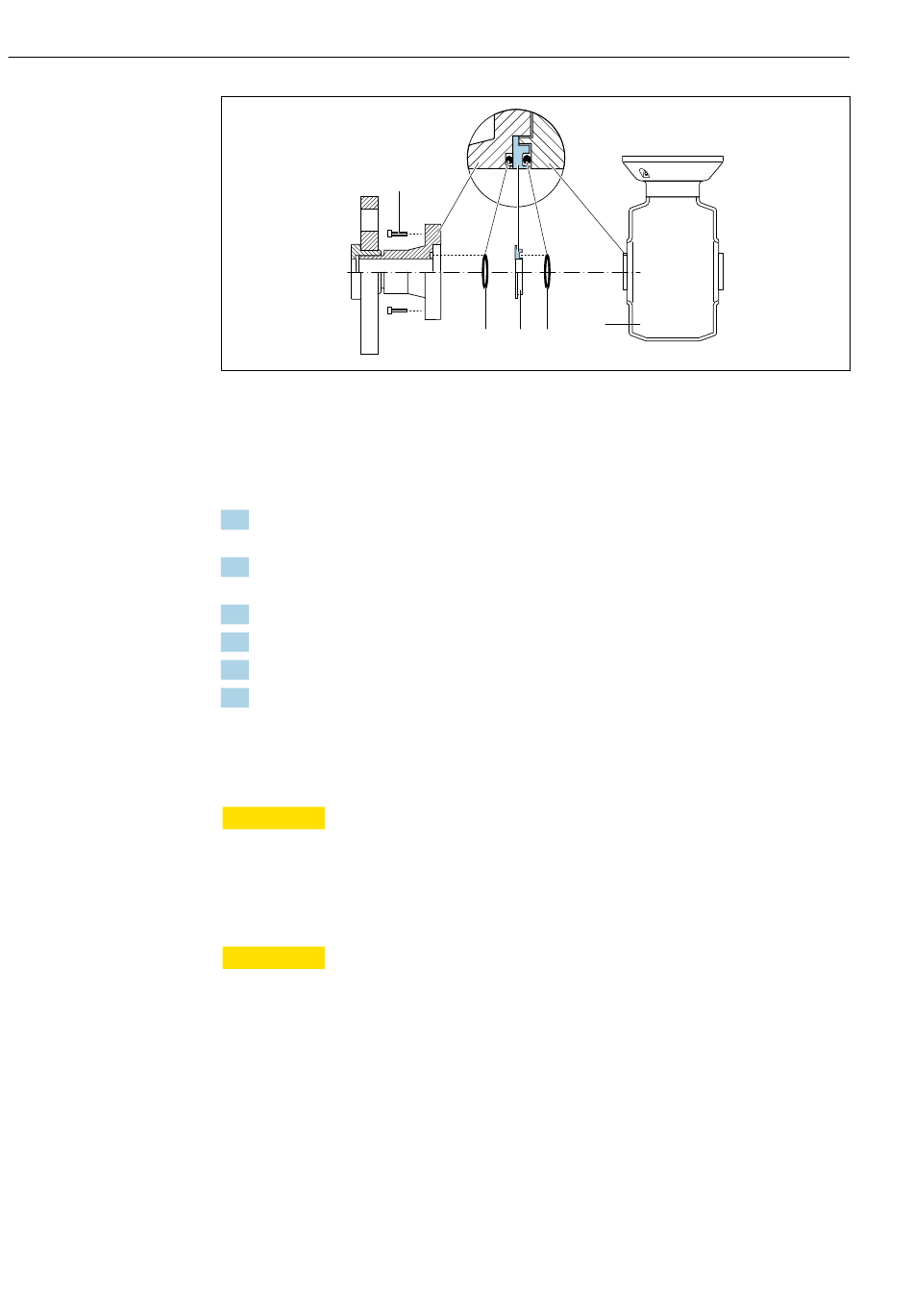

 9 Einbau von Erdungsringen
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Erdungsring bzw. Kunststoffscheibe (Platzhalter)
4 Messaufnehmer
1. 4 oder 6 Sechskantschrauben (1) lösen und Prozessanschluss vom Messaufnehmer
(4) entfernen.
2. Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessan-
schluss entfernen.
3. Erste O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses legen.
4. Metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss platzieren.
5. Zweite O-Ring-Dichtung (2) in die Nut des Erdungsrings einlegen.
6. Prozessanschluss wieder auf den Messaufnehmer montieren. Dabei unbedingt die
max. Schrauben-Anziehdrehmomente für geschmierte Gewinde beachten:
7 Nm (5,2 lbf ft)
6.2.4 Messumformergehäuse montieren: Proline 500 – digital
VORSICHT
L
Zu hohe Umgebungstemperatur!
Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.
‣
Zulässige maximale Umgebungstemperatur nicht überschreiten. →  27
‣
Bei Betrieb im Freien: Direkte Sonneneinstrahlung und starke Bewitterung vermeiden,
besonders in wärmeren Klimaregionen.
VORSICHT
L
Übermäßige Belastung kann zur Beschädigung des Gehäuses führen!
‣
Übermäßige mechanische Beanspruchungen vermeiden.
Der Messumformer kann auf folgende Arten montiert werden:
• Pfostenmontage
• Wandmontage
Rohrmontage
Benötigtes Werkzeug:
• Gabelschlüssel SW 10
• Torx Schraubendreher TX 25
1
2 3 2
Proline Promag H 500 Modbus RS485
4
Endress+Hauser
A0028971
