Montage
24

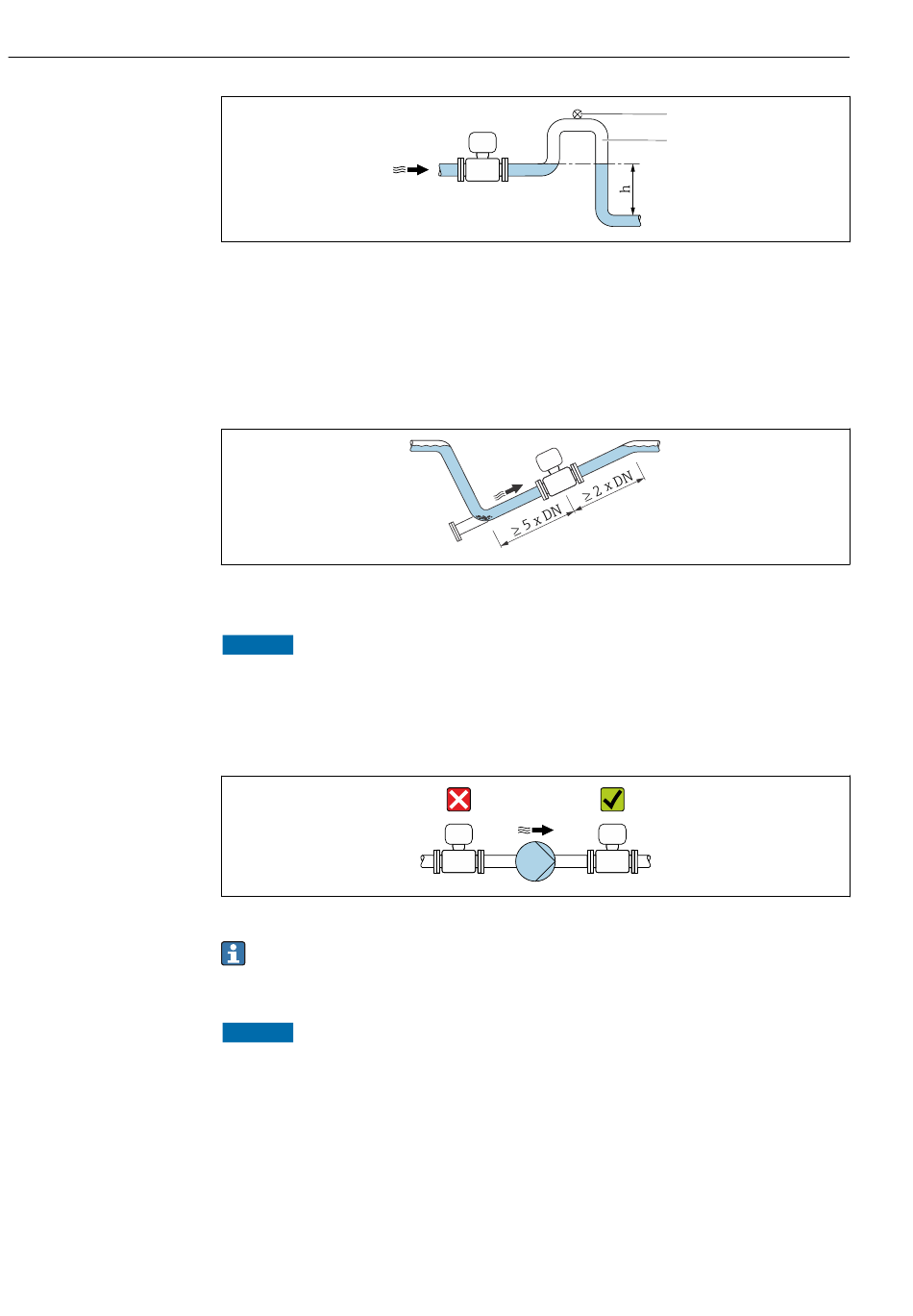

1 Belüftungsventil
2 Rohrleitungssiphon
h Länge der Fallleitung
Einbau bei teilgefüllter Rohrleitung
• Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen.
• Der Einbau einer Reinigungsklappe wird empfohlen.
Einbau in der Nähe von Pumpen
HINWEIS
Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!
‣
Um den Systemdruck aufrecht zu halten das Gerät in Durchflussrichtung nach der
Pumpe einbauen.
‣
Bei Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen Pulsationsdämpfer
einbauen.
• Angaben zur Unterdruckfestigkeit der Messrohrauskleidung
• Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  196
Einbau bei Rohrschwingungen
HINWEIS
Rohrschwingungen können das Gerät beschädigen!
‣
Gerät keinen starken Schwingungen aussetzen.
‣
Rohrleitung abstützen und fixieren.
‣
Gerät abstützen und fixieren.
Proline Promag H 500 Modbus RS485
1
2
