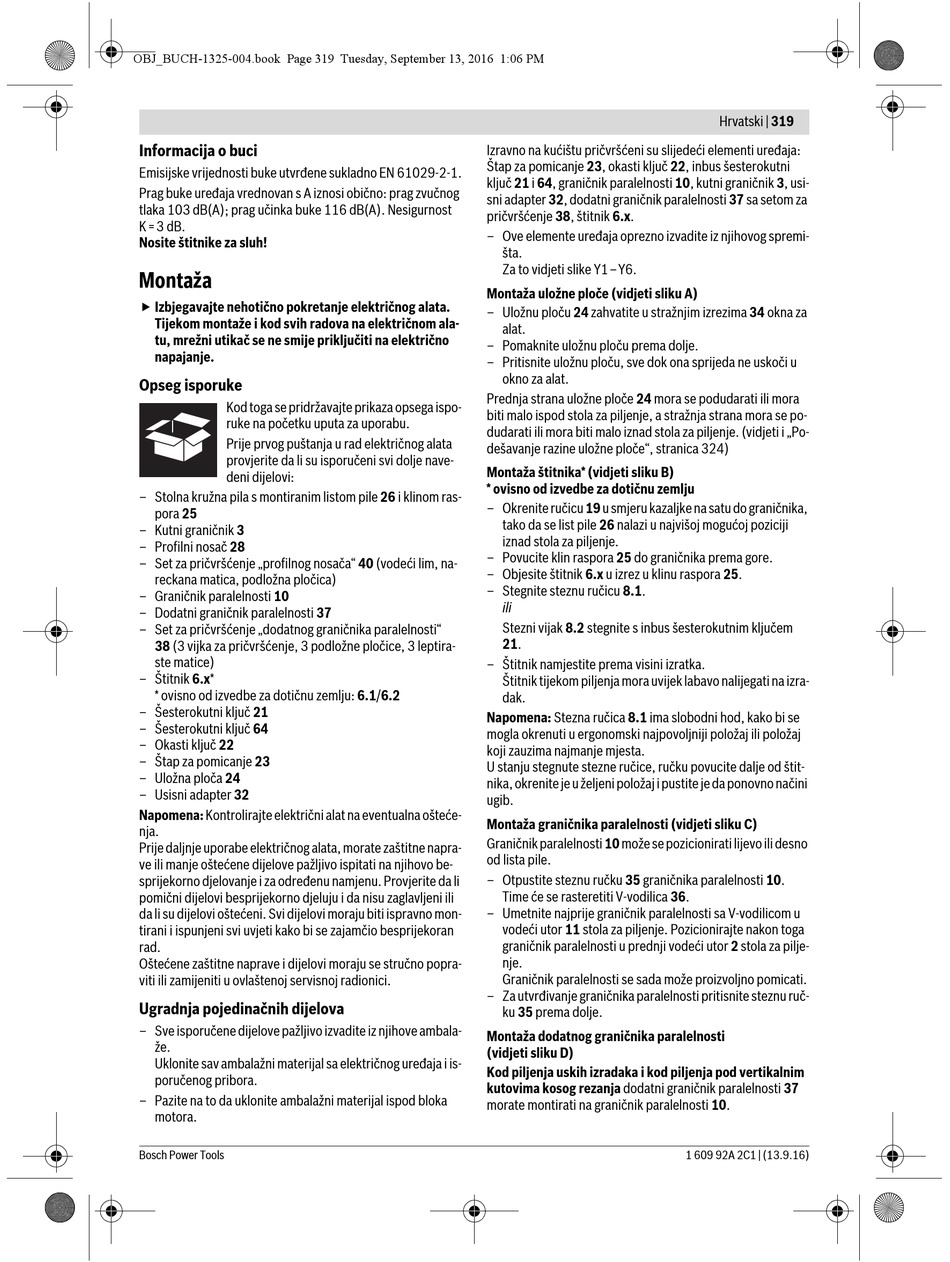

OBJ_BUCH-1325-004.book Page 319 Tuesday, September 13, 2016 1:06 PM
Informacija o buci
Emisijske vrijednosti buke utvrđene sukladno EN 61029-2-1.
Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog
tlaka 103 dB(A); prag učinka buke 116 dB(A). Nesigurnost
K=3 dB.
Nosite štitnike za sluh!
Montaža
 Izbjegavajte nehotično pokretanje električnog alata.
Tijekom montaže i kod svih radova na električnom ala-
tu, mrežni utikač se ne smije priključiti na električno
napajanje.

Opseg isporuke

Kod toga se pridržavajte prikaza opsega ispo-
ruke na početku uputa za uporabu.
Prije prvog puštanja u rad električnog alata
provjerite da li su isporučeni svi dolje nave-
deni dijelovi:
– Stolna kružna pila s montiranim listom pile 26 i klinom ras-
pora 25
– Kutni graničnik 3
– Profilni nosač 28
– Set za pričvršćenje „profilnog nosača" 40 (vodeći lim, na-
reckana matica, podložna pločica)
– Graničnik paralelnosti 10
– Dodatni graničnik paralelnosti 37
– Set za pričvršćenje „dodatnog graničnika paralelnosti"
38 (3 vijka za pričvršćenje, 3 podložne pločice, 3 leptira-
ste matice)
– Štitnik 6.x*
* ovisno od izvedbe za dotičnu zemlju: 6.1/6.2
– Šesterokutni ključ 21
– Šesterokutni ključ 64
– Okasti ključ 22
– Štap za pomicanje 23
– Uložna ploča 24
– Usisni adapter 32
Napomena: Kontrolirajte električni alat na eventualna ošteće-
nja.
Prije daljnje uporabe električnog alata, morate zaštitne napra-
ve ili manje oštećene dijelove pažljivo ispitati na njihovo be-
sprijekorno djelovanje i za određenu namjenu. Provjerite da li
pomični dijelovi besprijekorno djeluju i da nisu zaglavljeni ili
da li su dijelovi oštećeni. Svi dijelovi moraju biti ispravno mon-
tirani i ispunjeni svi uvjeti kako bi se zajamčio besprijekoran
rad.
Oštećene zaštitne naprave i dijelovi moraju se stručno popra-
viti ili zamijeniti u ovlaštenoj servisnoj radionici.
Ugradnja pojedinačnih dijelova
– Sve isporučene dijelove pažljivo izvadite iz njihove ambala-
že.
Uklonite sav ambalažni materijal sa električnog uređaja i is-
poručenog pribora.
– Pazite na to da uklonite ambalažni materijal ispod bloka
motora.
Bosch Power Tools
Izravno na kućištu pričvršćeni su slijedeći elementi uređaja:
Štap za pomicanje 23, okasti ključ 22, inbus šesterokutni
ključ 21 i 64, graničnik paralelnosti 10, kutni graničnik 3, usi-
sni adapter 32, dodatni graničnik paralelnosti 37 sa setom za
pričvršćenje 38, štitnik 6.x.
– Ove elemente uređaja oprezno izvadite iz njihovog spremi-
šta.
Za to vidjeti slike Y1–Y6.
Montaža uložne ploče (vidjeti sliku A)
– Uložnu ploču 24 zahvatite u stražnjim izrezima 34 okna za
alat.
– Pomaknite uložnu ploču prema dolje.
– Pritisnite uložnu ploču, sve dok ona sprijeda ne uskoči u
okno za alat.
Prednja strana uložne ploče 24 mora se podudarati ili mora
biti malo ispod stola za piljenje, a stražnja strana mora se po-
dudarati ili mora biti malo iznad stola za piljenje. (vidjeti i „Po-
dešavanje razine uložne ploče", stranica 324)
Montaža štitnika* (vidjeti sliku B)
* ovisno od izvedbe za dotičnu zemlju
– Okrenite ručicu 19 u smjeru kazaljke na satu do graničnika,
tako da se list pile 26 nalazi u najvišoj mogućoj poziciji
iznad stola za piljenje.
– Povucite klin raspora 25 do graničnika prema gore.
– Objesite štitnik 6.x u izrez u klinu raspora 25.
– Stegnite steznu ručicu 8.1.
ili
Stezni vijak 8.2 stegnite s inbus šesterokutnim ključem
21.
– Štitnik namjestite prema visini izratka.
Štitnik tijekom piljenja mora uvijek labavo nalijegati na izra-
dak.
Napomena: Stezna ručica 8.1 ima slobodni hod, kako bi se
mogla okrenuti u ergonomski najpovoljniji položaj ili položaj
koji zauzima najmanje mjesta.
U stanju stegnute stezne ručice, ručku povucite dalje od štit-
nika, okrenite je u željeni položaj i pustite je da ponovno načini
ugib.
Montaža graničnika paralelnosti (vidjeti sliku C)
Graničnik paralelnosti 10 može se pozicionirati lijevo ili desno
od lista pile.
– Otpustite steznu ručku 35 graničnika paralelnosti 10.
Time će se rasteretiti V-vodilica 36.
– Umetnite najprije graničnik paralelnosti sa V-vodilicom u
vodeći utor 11 stola za piljenje. Pozicionirajte nakon toga
graničnik paralelnosti u prednji vodeći utor 2 stola za pilje-
nje.
Graničnik paralelnosti se sada može proizvoljno pomicati.
– Za utvrđivanje graničnika paralelnosti pritisnite steznu ruč-
ku 35 prema dolje.
Montaža dodatnog graničnika paralelnosti
(vidjeti sliku D)
Kod piljenja uskih izradaka i kod piljenja pod vertikalnim
kutovima kosog rezanja dodatni graničnik paralelnosti 37
morate montirati na graničnik paralelnosti 10.
Hrvatski | 319
1 609 92A 2C1 | (13.9.16)
