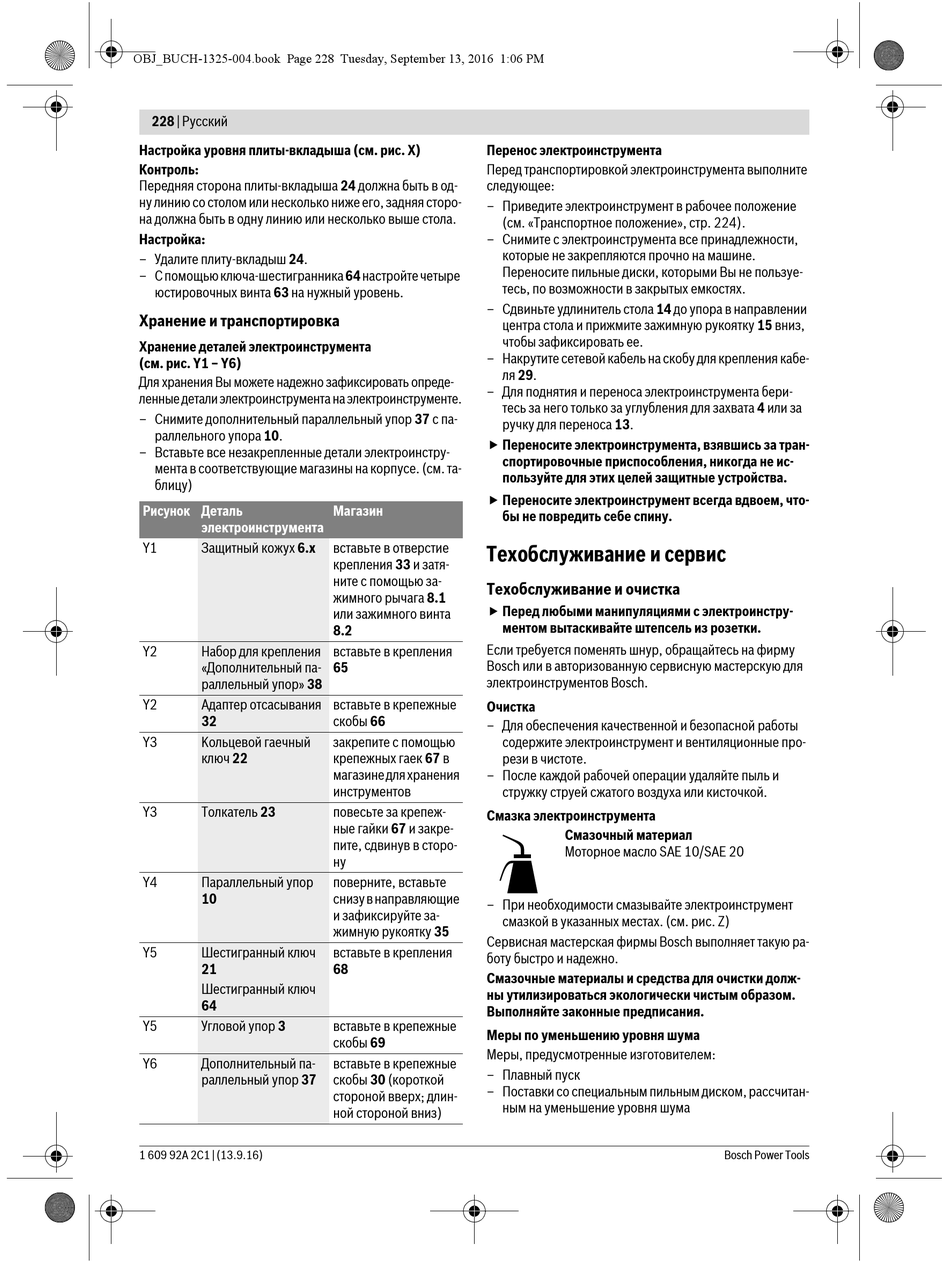

228 | Русский
Настройка уровня плиты-вкладыша (см. рис. Х)
Контроль:
Передняя сторона плиты-вкладыша 24 должна быть в од-
ну линию со столом или несколько ниже его, задняя сторо-
на должна быть в одну линию или несколько выше стола.
Настройка:
– Удалите плиту-вкладыш 24.
– С помощью ключа-шестигранника 64 настройте четыре
юстировочных винта 63 на нужный уровень.
Хранение и транспортировка
Хранение деталей электроинструмента
(см. рис. Y1 – Y6)
Для хранения Вы можете надежно зафиксировать опреде-
ленные детали электроинструмента на электроинструменте.
– Снимите дополнительный параллельный упор 37 с па-
раллельного упора 10.
– Вставьте все незакрепленные детали электроинстру-
мента в соответствующие магазины на корпусе. (см. та-
блицу)
Рисунок Деталь
электроинструмента
Y1 Защитный кожух 6.x
Y2 Набор для крепления
«Дополнительный па-
раллельный упор» 38
Y2 Адаптер отсасывания
32
Y3 Kольцевой гаечный
ключ 22
Y3 Толкатель 23
Y4 Параллельный упор
10
Y5 Шестигранный ключ
21
Шестигранный ключ
64
Y5 Угловой упор 3
Y6 Дополнительный па-
раллельный упор 37
1 609 92A 2C1 | (13.9.16)
Перенос электроинструмента
Перед транспортировкой электроинструмента выполните
следующее:
– Приведите электроинструмент в рабочее положение
(см. «Транспортное положение», стр. 224).
– Снимите с электроинструмента все принадлежности,
которые не закрепляются прочно на машине.
Переносите пильные диски, которыми Вы не пользуе-
тесь, по возможности в закрытых емкостях.
– Сдвиньте удлинитель стола 14 до упора в направлении
центра стола и прижмите зажимную рукоятку 15 вниз,
чтобы зафиксировать ее.
– Накрутите сетевой кабель на скобу для крепления кабе-
ля 29.
– Для поднятия и переноса электроинструмента бери-
тесь за него только за углубления для захвата 4 или за
ручку для переноса 13.
 Переносите электроинструмента, взявшись за тран-
спортировочные приспособления, никогда не ис-
пользуйте для этих целей защитные устройства.
 Переносите электроинструмент всегда вдвоем, что-
Магазин
бы не повредить себе спину.
вставьте в отверстие
Техобслуживание и сервис
крепления 33 и затя-
ните с помощью за-
Техобслуживание и очистка
жимного рычага 8.1
 Перед любыми манипуляциями с электроинстру-
или зажимного винта
ментом вытаскивайте штепсель из розетки.
8.2
Если требуется поменять шнур, обращайтесь на фирму
вставьте в крепления
Bosch или в авторизованную сервисную мастерскую для
65
электроинструментов Bosch.
вставьте в крепежные
Очистка
скобы 66
– Для обеспечения качественной и безопасной работы
закрепите с помощью содержите электроинструмент и вентиляционные про-
крепежных гаек 67 в рези в чистоте.
магазине для хранения – После каждой рабочей операции удаляйте пыль и
инструментов стружку струей сжатого воздуха или кисточкой.
повесьте за крепеж-
Смазка электроинструмента
ные гайки 67 и закре-
пите, сдвинув в сторо-
ну
поверните, вставьте
снизу в направляющие
– При необходимости смазывайте электроинструмент
и зафиксируйте за-
смазкой в указанных местах. (см. рис. Z)
жимную рукоятку 35
Сервисная мастерская фирмы Bosch выполняет такую ра-
вставьте в крепления
боту быстро и надежно.
68
Смазочные материалы и средства для очистки долж-
ны утилизироваться экологически чистым образом.
Выполняйте законные предписания.
вставьте в крепежные
Меры по уменьшению уровня шума
скобы 69
Меры, предусмотренные изготовителем:
вставьте в крепежные
– Плавный пуск
скобы 30 (короткой
– Поставки со специальным пильным диском, рассчитан-
стороной вверх; длин-
ным на уменьшение уровня шума
ной стороной вниз)
Смазочный материал
Моторное масло SAE 10/SAE 20
