Gerätebeschreibung

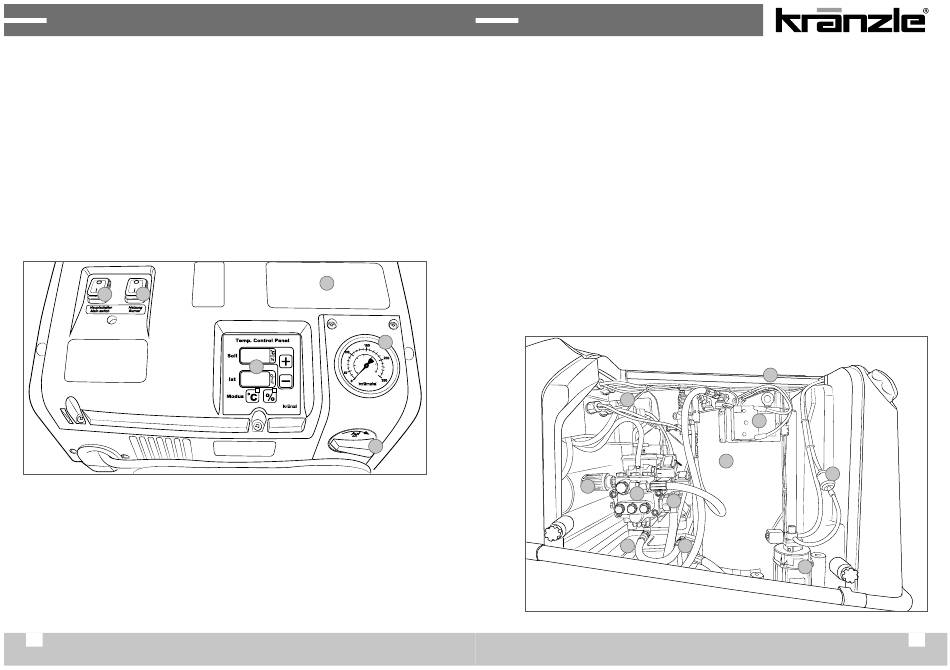

Aufbau: Bedienpanel
Der therm 1017 DT/therm 1017 T DT bietet ein übersichtliches Bedienpanel.
Der Aufbau ist aus dem Schema zu ersehen.
1. Hauptschalter mit Motorschutz
und Kontrollleuchte
2. Heizungsschalter für
Heißwassergebrauch
3. Kurz-Betriebsanleitung
1
16
4. Digitalthermostat zum Einstellen
der Wassertemperatur
5. Groß dimensioniertes
Edelstahlmanometer
6. Reinigungsmittelventil
3
5
4
Gerätebeschreibung
Aufbau: Innenausstattung
Der therm 1017 DT/therm 1017 T DT ist ein Kalt- und Heißwasserhochdruckreiniger.
Er bietet eine Vielzahl an Funktionen und Elektronik die sich im Innenraum
der Hochdruckreiniger befinden. Der Aufbau ist aus dem Schema zu ersehen.
1. Pumpenkopf aus Sondermessing
2. Stufenlose Druck- und
Mengenregulierung
3. Ölablassschlauch
4. Wasserkasten
5. Abgasöffnung
6. Brennkammer
11
1
9
4
3
7. Gebläse mit Brennstoffpumpe
8. Brennstofffilter
9. Verbindungsschlauch zwischen
Hochdruckpumpe und
Wasserkasten
10. Hochspannungs Zündtrafo
11. Anzeige für den
Übertemperatur-Sensor
5
10
8
7
17
