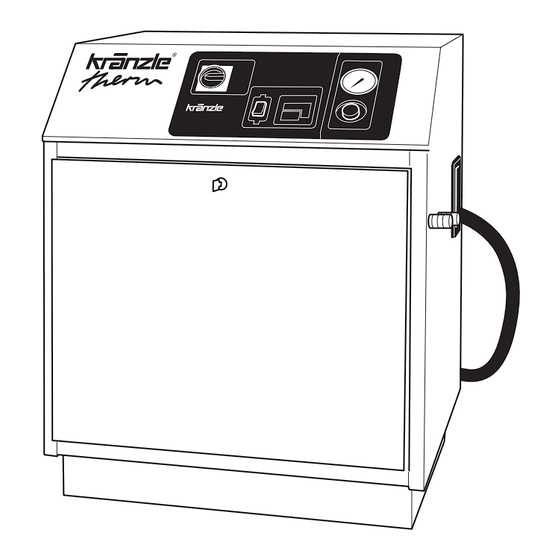

B e t r i e b s a n l e i t u n g
Heißwasser-Hochdruckreiniger -
Vor Inbetriebnahme Sicherheitshinweise lesen und beachten !
- D -
Ersatzteile auf www.gluesing.net
Ersatzteile auf www.gluesing.net
Ersatzteile auf www.gluesing.net
elektrisch beheizt
600 E-ST 18
600 E-ST 24
600 E-ST 36
871 E-ST 48
891 E-ST 48
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kranzle t 600 E-ST 18
Inhaltszusammenfassung für Kranzle t 600 E-ST 18
- Seite 1 B e t r i e b s a n l e i t u n g Heißwasser-Hochdruckreiniger - elektrisch beheizt 600 E-ST 18 600 E-ST 24 600 E-ST 36 871 E-ST 48 891 E-ST 48 Vor Inbetriebnahme Sicherheitshinweise lesen und beachten ! - D - Ersatzteile auf www.gluesing.net Ersatzteile auf www.gluesing.net...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......................2 Übersicht ‘Das haben Sie gekauft’ ................. 4 Gerätebeschreibung ...................... 5 Technische Daten ......................6 Allgemeine Vorschriften ....................8 Sicherheitshinweise - Unfallverhütung ..............8 Wasseranschluß - Elektroanschluß ................11 Inbetriebnahme ......................12 als Kaltwasser-Hochdruckreiniger ............13 als Heißwasser-Hochdruckreiniger ............13 Kränzle- Technik ...................... - Seite 3 Seite Ersatzteillisten ......................28 Wassereingang ..................28 Wasserversorgung .................29 Heizelement 18/24 kW ................30 Heizelement 36/48 kW ................31 Elektromodul 18/24 kW .................32 Elektromodul 36/48 kW .................34 Motorlager .....................36 Unloader und Druckschalter ..............38 Pumpenantrieb ..................42 Pumpenmotor ..................46 Ventilgehäuse ..................48 Schaltkasten Elektronik .................50 Sicherheitsventil ..................52 Strömungswächter .................53 Pistole 'Starlet' ..................54 Rohrleitungsplan ......................55...
-
Seite 4: Übersicht 'Das Haben Sie Gekauft
Das haben Sie gekauft Kränzle Heißwasser-Hochdruckreiniger therm E-ST, elektrisch beheizt 10 m Stahlgewebe- Hochdruckschlauch NW 8 Sicherheits-Spritzpistole mit Isohandgriff und Verschraubung Waschlanze Betriebsanleitung Ersatzteile auf www.gluesing.net... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Kränzle therm E-ST Bedienpaneel Wassereingang mit Filter Hochdruckausgang Elektrokabel, 3 m (ohne Stecker) vordere Gehäusetür, abschließbar Gehäuse aus Edelstahl Hauptschalter (Gerät EIN/AUS) Heizungsschalter (Heizung EIN/AUS) Kurzbedienungsanleitung Druckmanometer Hochdruck Digitalthermostat zum Einstellen der Wassertemperatur Zusatzmittelschalter (EIN/AUS) Ersatzteile auf www.gluesing.net... -
Seite 6: Technische Daten
Technische Daten therm 600 E-ST 18 therm 600 E-ST 24 Arbeitsdruck, stufenlos regelbar, Düsengröße 25045 30 - 100 bar 30 - 100 bar Arbeitsdruck, stufenlos regelbar, Düsengröße 2503 30 - 160 bar 30 - 160 bar Zulässiger Überdruck, Düsengröße 25045 120 bar 120 bar Zulässiger Überdruck, Düsengröße 2503... - Seite 7 therm 600 E-ST 36 therm 871 E-ST 48 therm 891 E-ST 48 30 - 100 bar (Düse 25045) 30 - 170 bar (Düse 2505) 30 - 220 bar (Düse 2505) 30 - 160 bar 120 bar 170 bar 180 - 600 l/h 180 - 870 l/h 180 - 900 l/h 80 °C bei 32 bar...
-
Seite 8: Allgemeine Vorschriften
Allgemeine Vorschriften Einsatzbereich Die Maschinen darf ausschließlich zum Reinigen von Fassaden, Fahrzeugen, Behältern, Gehwegplatten, Stallungen, Maschinen, usw. Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein sicherer Betrieb weiterhin gewährleistet ist. - Seite 9 Sicherheitshinweise Das Gerät nie unbeaufsichtigt betreiben. Das Gerät darf nur von Personen eingesetzt werden, die in der Handhabung unterwiesen sind. Betreiben Sie das Gerät nie unbeaufsichtigt. Teile des Geräteinneren und alle wasserführunden Teile, sowie Metall- teile der Pistole und Lanze sind bei Heißwasserbetrieb heiß. Lassen Sie während des Betriebs die Gerätehauben geschlossen und fassen Sie keine Metallteile an Pistole oder Lanze an.
-
Seite 10: Sicherheitshinweise - Das Ist Verboten
Sicherheitshinweise - Das ist verboten! Wasserstrahl nie auf Menschen oder Tiere richten! Elektrische Kabel nur in einwand- freiem Zustand verwenden! Kabel nicht beschädigen oder unsachgemäß reparieren! Hochdruckschlauch nicht knicken und nicht mit Schlingen ziehen! Hochdruckschlauch nicht über scharfe Kanten ziehen! Kinder dürfen nicht mit Hochdruckreinigern arbeiten! Das Gerät nicht absprühen! -
Seite 11: Wasseranschluß - Elektroanschluß
Wasseranschluß Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens! Das Gerät darf nach EN 61 770 nicht unmittelbar an die öffentliche Trinkwasserversorgung angeschlossen werden. Der kurzzeitige Anschluß ist nach DVGW (Deutscher Verband des Gas- und Wasserfaches) jedoch zulässig, wenn ein Rückflußverhinderer mit Rohr- belüfter (Kränzle Best. -
Seite 12: Inbetriebnahme
Inbetriebnahme Stromanschluß herstellen. Stellen Sie sicher, daß der Hauptschalter auf "AUS" steht. Wasseranschluß an Druckleitung (2 - 8 bar Vordruck) herstellen. Schlauchinnen- durchmesser mindestens 1/2 ". Der Wasserkasten füllt sich. Das Schwimmerventil schliesst den Wasserzulauf, wenn der Wasserkasten gefüllt ist. Hochdruckschlauch am Gerät fest verschrauben Hochdruckschlauch an die Pistole aufstecken. -
Seite 13: Als Kaltwasser-Hochdruckreiniger
Einsatz als Kaltwasserhochdruckreiniger Zündungsschalter auf -AUS- Reinigungsmittelschalter muß geschlossen sein! (Drehknopf ganz nach links drehen "close") Hauptschalter bei geöffneter Pistole einschalten. Gerät entlüften: Pistole mehrmals öffnen und schließen. Mit dem Reinigungsvorgang beginnen. Einsatz als Heisswasserhochdruckreiniger a) Temperaturmodus:Gewünschte Temperatur am Thermostat einstellen. (Mindesttemperatur 40 °C) b) Prozentmodus: Prozentwerte der Heizleistung einstellen... -
Seite 14: Kränzle- Technik
Kränzle - Technik Wasser - und Reinigungs - System Das Wasser muß unter Druck (2 - 8 bar Vordruck) dem Hochdruckreiniger zugeführt werden. Ein Schwimmerventil regelt im Wasserkasten den Wasserzulauf. Anschließend wird das Wasser von der Hochdruckpumpe aus dem Wasserkasten gesaugt und unter dem eingestellten Druck durch den Wärmetauscher dem Sicherheitsstrahlrohr zugeführt. -
Seite 15: Hochdruckschlauchleitung Und Spritzeinrichtung
Hochdruckschlauchleitung und Spritzeinrichtung Die zur Ausstattung der Maschine gehörende Hochdruckschlauchleitung und Spritzeinrichtung sind aus hochwertigem Material und sind auf die Betriebsbedingungen der Maschine abgestimmt sowie vorschriftsmässig gekennzeichnet. Bei Ersatzbedarf sind nur vom Hersteller zugelassene und vorschrifts- gemäss gekennzeichnete Bauteile zu verwenden. Hochdruckschlauchleitungen und Spritzeinrichtungen sind druckdicht anzuschliessen. -
Seite 16: Thermostat
Kränzle - Technik Thermostat Der Thermostat regelt die Spritzwasser- temperatur. Nach dem Einschalten des Gerätes erscheint in beiden Anzeigen für ca. 1 Sekunde "888" als Test für die Funktionsfähigkeit der Anzeigen. 12 3 Der Thermostat besitzt zwei Betriebsmodi: 1. Temperaturmodus Dieser Modus ist immer aktiviert, wenn das Gerät eingeschaltet wird oder kann über die "°C"- Taste (Pos. - Seite 17 Thermostat - Prozentmodus Durch den neuartigen Prozentmodus stellt der Bediener nun nicht mehr die gewünschte Temperatur ein, sondern er gibt mittels der Tasten „+“ und „-“ (Pos. 5 + 6) die Einschalt- dauer der Heizung in Prozent vor (100 % entspricht max. Temperatur). Nun muss das Ergebnis der Einstellung mit der „Ist“-Temperaturanzeige überprüft werden.
-
Seite 18: E-St
Kränzle - Technik Elektroheizung 18, 24, 36, 48 kW Die Durchlauferhitzer sind je nach Geräte-Typ im Baukastensystem nach der erforderlichen kW-Leistung hintereinandergefügt. Die Wassertemperatur bei maximaler Wasserleistung ersehen Sie auf den Seite 6/7 unter der Spalte „Erwärmung des Eingangswassers“. Um die maximale Heißwasser-Abgabetemperatur erreichen zu können, kann es notwendig sein, den Betriebsdruck zu verringern (siehe Seite 15), was gleichzeitig den Wasserdurchfluß... -
Seite 19: Ansaugen Von Zusatzmitteln
Ansaugen von Zusatzmitteln Reinigungsmittelzuführung auf der Saugseite: Reinigungsmittelinjektoren auf der Druckseite, wie bei herkömmlichen Geräten, verzehren ca. 30 % der Reinigungsenergie, ganz gleich ob sie im Einsatz sind oder nicht. Aufgrund des Wasserkastens bei den Kränzle-therm-Modellen ist es nun möglich, die Reinigungs-mittel direkt in die Pumpe einzusaugen, was den Leistungsverlust verhindert und so zu einer deutlichen Erhöhung des Gesamt- wirkungsgrades führt. -
Seite 20: Außerbetriebnahme - Frostschutz
Ausserbetriebnahme - Frostschutz 01. Gerät abschalten - Hauptschalter auf „0“- Stellung 02. Wasserzufuhr sperren 03. Pistole kurz öffnen, bis der Druck abgebaut ist 04. Pistole verriegeln 05. Wasserschlauch und Pistole abschrauben 06. Pumpe entleeren: Gerät für ca. 20 Sekunden einschalten 07. -
Seite 21: Pflege Und Wartung
Pflege und Wartung Bei allen Servicearbeiten muß das Gerät elektrisch vom Stromnetz getrennt sein. Hauptschalter in Stellung "0" und Netzstecker aus der Steckdose ziehen. Wöchentlich oder nach ca. 40 Betriebsstunden: Ölstand der Hochdruckpumpe kontrollieren. Ist der Ölstand zu niedrig, füllen Sie Öl nach, bis am Ölschauglas der Ölpegel bei der ersten Markierungen steht. -
Seite 22: Pflege & Wartung (Wöchentlich/Jährlich)
Entkalkung des Durchlauferhitzers: Verkalkte Geräte verbrauchen unnötig viel Energie, da das Wasser nur langsam erwärmt wird und das Überdruckventil einen Teil des Wassers in den Kreislauf der Pumpe zurückführt. Verkalkte Geräte erkennen Sie an einem erhöhten Rohrleitungswiderstand. Prüfen Sie den Rohrleitungswiderstand, indem Sie die Hochdrucklanze von der Pistole abschrauben und das Gerät einschalten. -
Seite 23: Spezielle Vorschriften, Verordnungen Und Prüfungen
Spezielle Vorschriften, Verordnungen und Prüfungen Von Kränzle durchgeführte Prüfungen - Schutzleiterwiderstands-Messung - Spannungs- und Strom-Messung - Prüfung der Spannungsfestigkeit mit +/- 1530 V - Druckprüfung der Heizstäbe mit 300 bar - Sicht- und Funktionskontrolle gemäß beiliegendem Prüfblatt Richtlinien für Flüssigkeitsstrahler Die Maschine entspricht den "Richtlinien für Flüssigkeitsstrahler". -
Seite 24: Fehlersuche
Fehlersuche Störung Abhilfe Wasserzulauf Schwimmerkasten läuft über. Schwimmerventil verschmutzt oder defekt. Schwimmerkasten läuft nicht voll. Schwimmerventil defekt. Wasserfilter verschmutzt. Wasserzulauf zu gering. Pumpe saugt nicht an. Ventile verklebt oder verschmutzt. Ansaugschlauch undicht. Chemieventil offen oder undicht. Schlauch- schellen (Verbindungen) prüfen. Hochdruckdüse verstopft. - Seite 25 Störung Abhilfe Gerät läuft nicht an Stromversorgung prüfen. Hauptschalter prüfen. Kabelanschlüsse prüfen. Platine defekt. Druckschalter prüfen. Überstromauslöser hat abgeschaltet. Elektroheizstäbe Wassertemperatur wird Elektrik prüfen: nicht erreicht. - EIN-AUS - Schalter - Schütz - Durchflußwächter Leckage Pistole tropft. HD-Schlauch tropft. Düse reinigen. Dichtungen erneuern. O-Ringe unter den Verschraubungen erneuern.
-
Seite 26: Kleine Reparaturen Mühelos Selbstgemacht
Kleine Reparaturen mühelos selbstgemacht Manometer zeigt vollen Druck, aus der Düse kommt kein Wasser: Höchstwahrscheinlich ist die Düse verstopft. (Im Manometer befindet sich kein Wasser, es handelt sich um Glykol zur Dämpfung der Zeigervibration.) Vorgehensweise: Schalten Sie das Gerät ab. Ziehen Sie den Netzstecker. - Seite 27 Nach dem Schließen der Pistole zeigt das Manometer weiterhin vollen Druck an. Das Gerät schaltet sich ständig ein und aus. Mögliche Ursache Nr. 1: Leckage Nach dem Schließen der Pistole muß sich das Gerät abschalten und das Manometer „0“ bar anzeigen.
-
Seite 28: Wassereingang
Ersatzteilliste Wassereingang Kränzle therm E-ST Position Bezeichnung Stck. Bestell-Nr. Wassertank 44.009 Wasserschlauch Eingang 12.,353 Chemiepumpe 15.0387 Sauganschluß 41.016 Winkel 3/8 16 x 3/8 16 44.138 Sauganschluß 41.016 Schalter für Chemiepumpe 44.620 Ersatzteile auf www.gluesing.net... -
Seite 29: Wasserversorgung
Kränzle therm E-ST - Wasserversorgung Position Bezeichnung Stck. Bestell-Nr. Wassertank 44.009 Schwimmerventil 44.025 Mutter/Befestigungsschraube 46.258 Einströmschlauch 44.027 Ersatzteile auf www.gluesing.net... -
Seite 30: Ersatzteilliste - Heizelement
Ersatzteilliste - Heizelement Kränzle therm 600 E-ST 18/24 Position Bezeichnung Stck. Bestell-Nr. Andrückblech 44.7541 Moosgummidichtung 44.7551 Zentrierblech 3 Heizstäbe 44.756 Hochdruckschlauch Eingang/Ausgang 44.702 Ermetoverschraubung Winkel gelb verzinkt 44.865 Ausgangsteil Pumpe für Kräzle therm 44.215 Ermeto T-Stück 44.141 Ermetoverschraubung T-Stück gelb verzinkt 44.173 Eingangsstück R3/8“... -
Seite 31: Heizelement 36/48 Kw
Heizelement Kränzle therm 600 E-ST 36, therm 871 E-ST 48, therm 891 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Andrückblech 44.7541 Moosgummidichtung 44.7551 Zentrierblech 3 Heizstäbe 44.756 Hochdruckschlauch Eingang/Ausgang 44.702 Ermetoverschraubung Winkel gelb verzinkt 44.865 Ausgangsteil Pumpe für Kräzle therm 44.215 Ermeto T-Stück 44.141 Ermetoverschraubung T-Stück gelb verzinkt... -
Seite 32: Elektromodul 18/24 Kw
Ersatzteilliste Elektro-Modul 18/24 kW Kränzle therm E-ST Ersatzteile auf www.gluesing.net... - Seite 33 Elektro-Modul 18/24 kW - Kränzle therm E-ST Position Bezeichnung Stck. Bestell-Nr. Heizungsgehäuse VA 44.746 Sicherungsautomat 16 A 44.617 Zeitrelais (einschaltverzögert) 44.634 Schütz AEG 63A 44.6211 Leitungsschutzschalter AEG B32 18 KW 44.616 Leitungsschutzschalter AEG B40 24 KW 44.6161 Fernauslöser 176158 44.618 Hauptschalter 63 A 44.622 Anschlußkabel 4x6 qmm 18 KW...
-
Seite 34: Elektromodul 36/48 Kw
Ersatzteilliste Elektro-Modul 36/48 kW Kränzle therm E-ST Ersatzteile auf www.gluesing.net... - Seite 35 Elektro-Modul 36/48 kW - Kränzle therm E-ST Position Bezeichnung Stck. Bestell-Nr. Heizungsgehäuse 44.746 Sicherungsautomat 16 A 44.617 Schütz DIL M32 230V 50Hz 44.6211 Fernauslöser 176158 44.618 Leitungsschutzschalter AEG B32 bei 36 kW 44.616 Hauptschalter Therm elektrisch 18 – 36 kW 44.215 Hauptschalter Therm elektrisch 48 kW 44.6221...
-
Seite 36: Motorlager
Ersatzteilliste - Motorlager Kränzle therm 600 E-ST 18/24/36, therm 871 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Aggregathalterung 44.013 Schwingmetall 30 x 30 44.227 Elastic-Stop-Mutter M 8 41.410 Unterlegscheibe 8,4 DIN 9021 41.409 Innensechskantschraube M 8 x 40 43.059 Schlauchschelle 10 - 16 41.046 3 By-Pass- Verbindungsschlauch 44.097... -
Seite 37: Motorlager - Kränzle Therm 891 E-St
Motorlager - Kränzle therm 891 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Aggregathalterung 44.013 Schwingmetall 30 x 30 44.227 Elastic-Stop-Mutter M 8 41.410 Unterlegscheibe 8,4 DIN 9021 41.409 Innensechskantschraube M 8 x 35 43.059 Schlauchschelle 10 - 16 41.046 3 O-Ring 13 x 2,6 13.272 By-Pass- Schlauch 44.097... -
Seite 38: Unloader Und Druckschalter
Ersatzteilliste Unloader und Druckschalter Kränzle therm 600 E-ST 18/24/36, therm 871 E-ST 48 Ersatzteile auf www.gluesing.net... - Seite 39 Unloader und Druckschalter - Kränzle therm 600 E-ST 18/24/36, therm 871 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. O-Ring 16 x 2 13.150 O-Ring 13,94 x 2,62 42.167 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlussschraube...
- Seite 40 Ersatzteilliste Unloader und Druckschalter Kränzle therm 891 E-ST 48 Ersatzteile auf www.gluesing.net...
- Seite 41 Unloader und Druckschalter - Kränzle therm 891 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. O-Ring 16 x 2 13.150 O-Ring 13,94 x 2,62 42.167 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 8,5 mm 13.148 Edelstahlfeder 14.119 Verschlussschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm...
-
Seite 42: Pumpenantrieb
Ersatzteilliste Pumpenantrieb Kränzle therm 600 E-ST 18/24/36, therm 871 E-ST 48 Ersatzteile auf www.gluesing.net... - Seite 43 Pumpenantrieb - Kränzle therm 600 E-ST 18/24/36, therm 871 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Ölgehäuse mit Öldichtungen 40.452 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 18 x 28 x 7 41.031 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041 Taumelscheibe 10,8°...
- Seite 44 Ersatzteilliste Pumpenantrieb Kränzle therm 891 E-ST 48 Ersatzteile auf www.gluesing.net...
-
Seite 45: Pumpenantrieb - Kränzle Therm 891 E-St
Pumpenantrieb - Kränzle therm 891 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Ölgehäuse mit Öldichtungen 40.501 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 20 x 38 x 7 40.044 1 Wellenscheibe 40.043 Axial-Rollenkäfig 40.040 AS-Scheibe 40.041 Taumelscheibe 9,5° bei 890 40.042 1-9,5 11.1 Taumelscheibe 12°... -
Seite 46: Pumpenmotor
Ersatzteilliste - Pumpenmotor Kränzle therm 600 E-ST 18/24/36, therm 871 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Stator BG100 2,3kW 230V / 50Hz 40.720 Stator BG100 4,8 kW 400V / 50Hz 40.710 Lager Flansch 40.700 Rotor BG100 230V / 50Hz 40.703 1 Rotor BG100 400V / 50Hz 40.703 Lüfterrad BG100... -
Seite 47: Pumpenmotor - Kränzle Therm 891 E-St
Pumpenmotor - Kränzle therm 891 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Stator 112 5,5 kW 400V / 50Hz 40.540 A-Lager Flansch 40.530 Rotor 112 400V / 50Hz 40.531 Lüfterrad BG112 40.532 Lüfterhaube BG 112 40.533 Klemmkasten 40.534 Flachdichtung 43.030 Lüsterklemme 2,5 mm² 4-polig 43.031 1 PG-Verschraubung PG 13,5 40.539... -
Seite 48: Ersatzteilliste - Ventilgehäuse
Ersatzteilliste - Ventilgehäuse Kränzle therm 600 E-ST 18/24/36, therm 871 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Ventilgehäuse AM-Pumpe 40.451 O-Ring 15 x 2 41.716 Ventile (grün) für APG-Pumpe 41.715 1 O-Ring 16 x 2 13.150 Ventilstopfen 41.714 05.1 Ventilstopfen mit R1/4" IG 42.026 1 Innensechskantschraube M10 x 35 42.509 1... - Seite 49 Ventilgehäuse - Kränzle therm 891 E-ST 48 Position Bezeichnung Stck. Bestell-Nr. Ventilgehäuse 40.503 4 O-Ring 18 x 2 40.016 Ein- / Auslaßventil 42.024 O-Ring 21 x 2 42.025 Ventilstopfen 42.026 05.1 Ventilstopfen mit R 1/4" IG 42.026 2 Sicherungsring 40.032 Innensechskantschraube M 12 x 45 40.504 Saugzapfen Chemie...
-
Seite 50: Schaltkasten Elektronik
Ersatzteilliste Kränzle therm E-ST Schaltkasten Elektronik Ersatzteile auf www.gluesing.net... - Seite 51 Kränzle therm E-ST - Schaltkasten Elektronik Position Bezeichnung Stck. Bestell-Nr. Frontplatte Elektrik 891 44.042 Frontplatte Manometer 44.043 Gummidichtung Elektrik 44.044 Hauptschalter KG32B T203/01E 44.046 Dichtung für Thermostat 44.101 1 Klemme Wago 2,5 mm² 44.047 Manometer 15.039 1 Klemmbügel für Manometer 44.049 Erdungsklemme Wago 2,5 mm²...
-
Seite 52: Sicherheitsventil
Ersatzteilliste - Sicherheitsventil Kränzle therm E-ST Position Bezeichnung Stck. Bestell-Nr. Ventilkörper 14.145 Ermetoverschraubung R 3/8" x 12 mm 40.076 Ausgangsteil 14.115 2 Ermetoverschraubung R1/4" x 6 mm 44.175 Stopfen R1/4" 13.387 O-Ring 13.275 Stopfen M 10 x 1 13.158 Spanstift 14.148 Steuerkolben 14.133... -
Seite 53: Strömungswächter
Strömungswächter - Kränzle therm E-ST Position Bezeichnung Stck. Bestell-Nr. Hochdruckschlauch 260 mm 44.702 Winkelverschraubung 12L x 12L 42.630 Grundkörper Strömungswächter 12.601 Strömungskörper 12.602 Abdeckung 12.603 Schraube M 4 x 10 43.470 Eingangsteil 3/8“ x 12 mit Mutter und Schneidring 12.604 Magnetschalter 40.594 Überwurfmutter... -
Seite 54: Pistole 'Starlet
Ersatzteilliste Kränzle E-ST Pistole 'Starlet' Position Bezeichnung Stck. Bestell-Nr. Ventilkörper kunststoffumspritzt 12.294 Schutzhülse 12.295 Abdeckschutz 12.296 Betätigungshebel 12.298 Sicherungshebel 12.149 Abschlußschraube M 16 x 1 12.247 Stopfen 12.287 Gewindeführungshülse R 1/4" AG 12.250 Aufsteuerbolzen 12.284 Stift 12.148 Lagernadel 12.253 Edelstahlfeder 12.246 Edelstahlkugel 12.245... -
Seite 55: Rohrleitungsplan
Rohrleitungsplan Sicherheitsventil Nr. 5 muß ca. 15 % höher eingestellt sein als das Unloaderventil an der Hochdruckpumpe. Schwimmerventil Wassereingang Wasserkasten Regulierventil Zusatzmittel Hochdruckpumpe mit integriertem Unloaderventil Sicherheitsventil für Heizschlange Überdruckleitung Sicherheitsventil Strömungswächter Heizelemente Ersatzteile auf www.gluesing.net... -
Seite 56: Schaltplan 18/24 Kw
Ersatzteilliste Kränzle therm E-ST Schaltplan 18 / 24 kW Ersatzteile auf www.gluesing.net... -
Seite 57: Schaltplan 36/48 Kwl
Ersatzteilliste Kränzle therm E-ST Schaltplan 36 / 48 kW Ersatzteile auf www.gluesing.net... -
Seite 58: Prüfbericht Für Hochdruckreiniger
Prüfbericht für Hochdruckreiniger über jährliche Arbeitssichererheitsprüfung (UVV) gemäß Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren !) Kränzle-Prüfsiegelmarken: Best.-Nr. UVV200106 Typ therm: Eigentümer: Anschrift: Serien-Nr.: Reparatur-Auftrags-Nr.: Prüfumfang I.O. nein repariert Typenschild (vorhanden) Betriebsanleitung (vorhanden) Schutzverkleidung, -vorrichtung Druckleitung (Dichtheit) - Seite 59 Prüfbericht für Hochdruckreiniger über jährliche Arbeitssichererheitsprüfung (UVV) gemäß Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren !) Kränzle-Prüfsiegelmarken: Best.-Nr. UVV200106 Typ therm: Eigentümer: Anschrift: Serien-Nr.: Reparatur-Auftrags-Nr.: Prüfumfang I.O. nein repariert Typenschild (vorhanden) Betriebsanleitung (vorhanden) Schutzverkleidung, -vorrichtung Druckleitung (Dichtheit)
- Seite 60 Prüfbericht für Hochdruckreiniger über jährliche Arbeitssichererheitsprüfung (UVV) gemäß Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren !) Kränzle-Prüfsiegelmarken: Best.-Nr. UVV200106 Typ therm: Eigentümer: Anschrift: Serien-Nr.: Reparatur-Auftrags-Nr.: Prüfumfang I.O. nein repariert Typenschild (vorhanden) Betriebsanleitung (vorhanden) Schutzverkleidung, -vorrichtung Druckleitung (Dichtheit)
- Seite 61 Prüfbericht für Hochdruckreiniger über jährliche Arbeitssichererheitsprüfung (UVV) gemäß Richtlinien für Flüssigkeitsstrahler. (Dieses Prüfformular dient als Nachweis für die Durchführung der Wiederholungsprüfung und ist gut aufzubewahren !) Kränzle-Prüfsiegelmarken: Best.-Nr. UVV200106 Typ therm: Eigentümer: Anschrift: Serien-Nr.: Reparatur-Auftrags-Nr.: Prüfumfang I.O. nein repariert Typenschild (vorhanden) Betriebsanleitung (vorhanden) Schutzverkleidung, -vorrichtung Druckleitung (Dichtheit)
-
Seite 62: Eg-Konformitätserklärung
EG-Konformitätserklärung Hiermit erklären wir, Kränzle therm 600 E-ST 18, 600 E-ST 24, daß die Bauart der Hochdruckreiniger: 600 E-ST 36, 871 E-ST 48, 891 E-ST48 Manfred Bauer, Fa. Josef Kränzle techn. Unterlagen liegen bei: Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und deren Änderungen für Hochdruckreiniger Maschinenrichtlinie 89/392/EWG einhalten:... -
Seite 63: Garantieerklärung
Garantieerklärung Die Garantie gilt ausschliesslich für Material- und Herstellungsfehler, Verschleiss fällt nicht unter Garantie. Die Maschine muss gemäß dieser Betriebsanleitung betrieben werden. Die Betriebsanleitung ist Teil der Garantiebestimmungen. Die Garantiezeit beträgt 12 Monate ab Kaufdatum. In Garantiefällen wenden Sie sich bitte mit Zubehör und Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle, diese finden Sie www.kraenzle.com. - Seite 64 K r ä n z l e - w e l t w e i t : Te c h n i s c h e P e r f e k t i o n i n B e s t f o r m . I .
