GC 302
R
EN ISO
9001
@

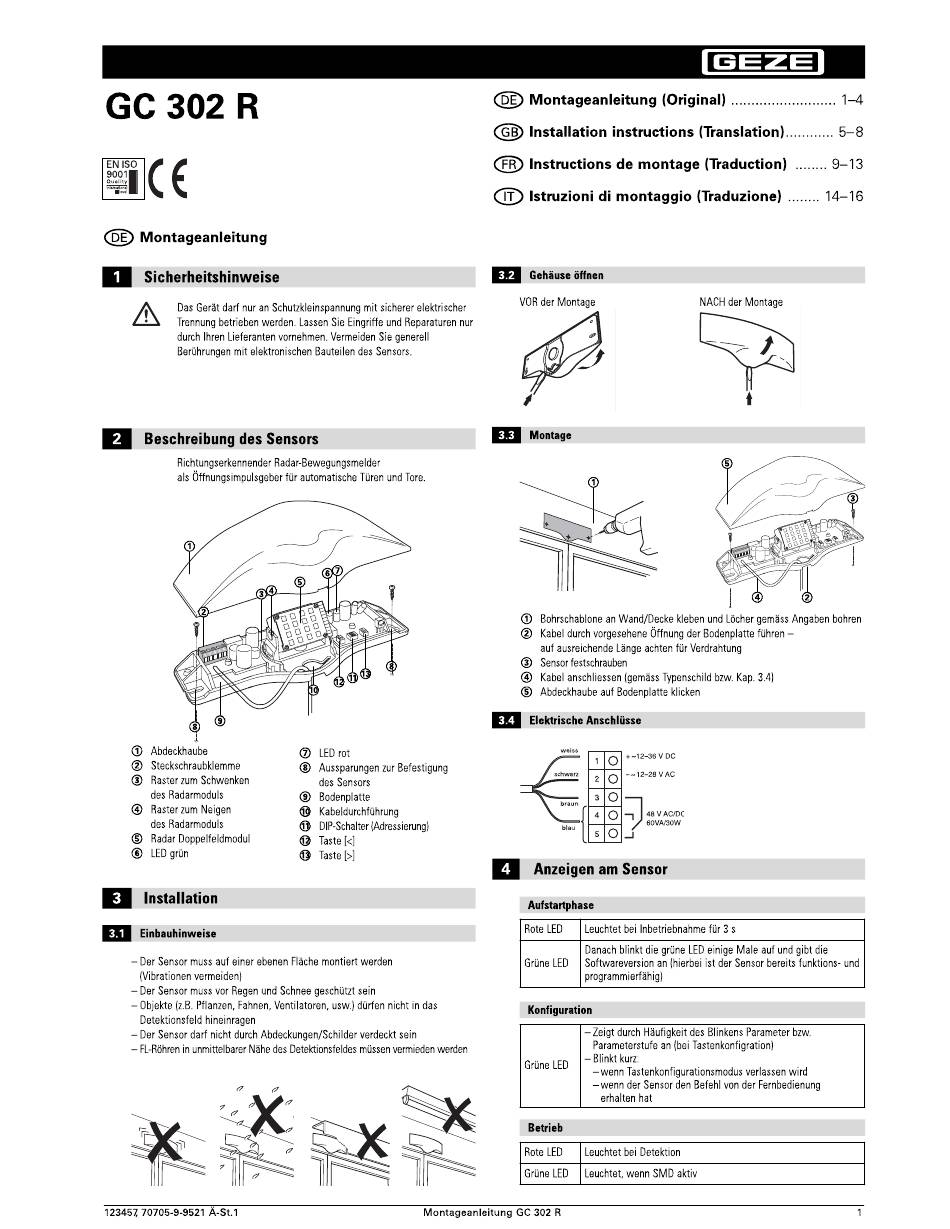

Montageanleitung
Sicherheitshinweise
DasGerätdarf nur an Schutzkleinspannung mit sichererelektrischer
Trennungbetriebenwerden. Lassen Sie Eingriffeund Reparaturen nur
durchIhrenLieferanten vornehmenVermeidenSie generell
Berührungen mit elektronischen BauteilendesSensors
Beschreibung des Sensors
Richtungserkennender Radar-Bewegungsmelder
a s Offnungsimpulsgeber für automatische TürenundTore.
4
3
9
8
Abdeckhaube
Steckschraubklemme
Raster zum Schwenken
des Radarmoduls
RasterzumNeigen
des Radarmoduls
Radar Doppelfe dmodul
LED
Installation
Einbauhinweise
Der Sensor muss auf einer ebenen Fläche montiert werden
(Vibrationenvermeiden)
DerSensormussvor Regenund Schneegeschütztsein
—Objekte(Z.B Pflanzen,Fahnen, V entilatoren,usw ) dürfen nicht Indas
Detektionsfeldhineinragen
DerSensordarf nicht durchAbdeckungen/Schi der verdecktsein
FL Röhren in unmittelbarer Nähe des Detektionsfeldes mijssen vermieden werden
123457 70705-9-9521 Ä-st.l
5
0
LED rot
Aussparungen zurBefestigung
des Sensors
Bodenplatte
Kabedurchführung
DIP-Scha ter (Adressierung)
Taste k]
Taste
Montageanleitung
@
Montageanleitung(Original)
@
Installationinstructions (Translation).
Instructions
de montage (Traduction)
Istruzioni di montaggio
Gehäuse
öffnen
VORder Montage
3.3
Montage
Bohrschablone an Wand/Deckeklebenund LöchergemässAngabenbohren
Kabel d urch vorgesehene Öffnung derBodenp a tteführen —
auf ausreichende Längeachtenfür Verdrahtung
Sensor festschrauben
Kabelanschllessen (gemäss Typenschild bzw Kap 3 4)
Abdeckhaube auf Bodenplatte klicken
I ktrische
Anschlüsse
weiss
*-12-36
V DC
o
schwarz
-12-2B
VAC
o
2
o
3
bra
n
O
48VAC/DC
4
60VAf30W
blau
5
Anzeigen am Sensor
Aufstartphase
Rote LED
Leuchtet bei Inbetriebnahme
Danachblinkt die gruneLEDeinige Ma e auf undgibt die
Grone LED
Softwareversion an (hierbei ist der Sensor bereits funktions und
programmierfäh g)
Konfiguration
—Zeigt durchHäufigkeitdesBlinkensParameter b zw
Parameterstufe an (bei Tastenkonfigration)
Blinkt kurz:
Grüne LED
—wennTastenkonfigurationsmodus verlassenWird
wenn der Sensorden Befehlvon der Fernbedienung
erhalten hat
Betrieb
Rote LED
Leuchtet bei Detektion
LED
Leuchtet, wenn SMD aktiv
GC 302 R
GEZE
. 5-8
.9
13
(Traduzione)
14—16
NACHder Montage
5
3
0 00
4
für 3 s
