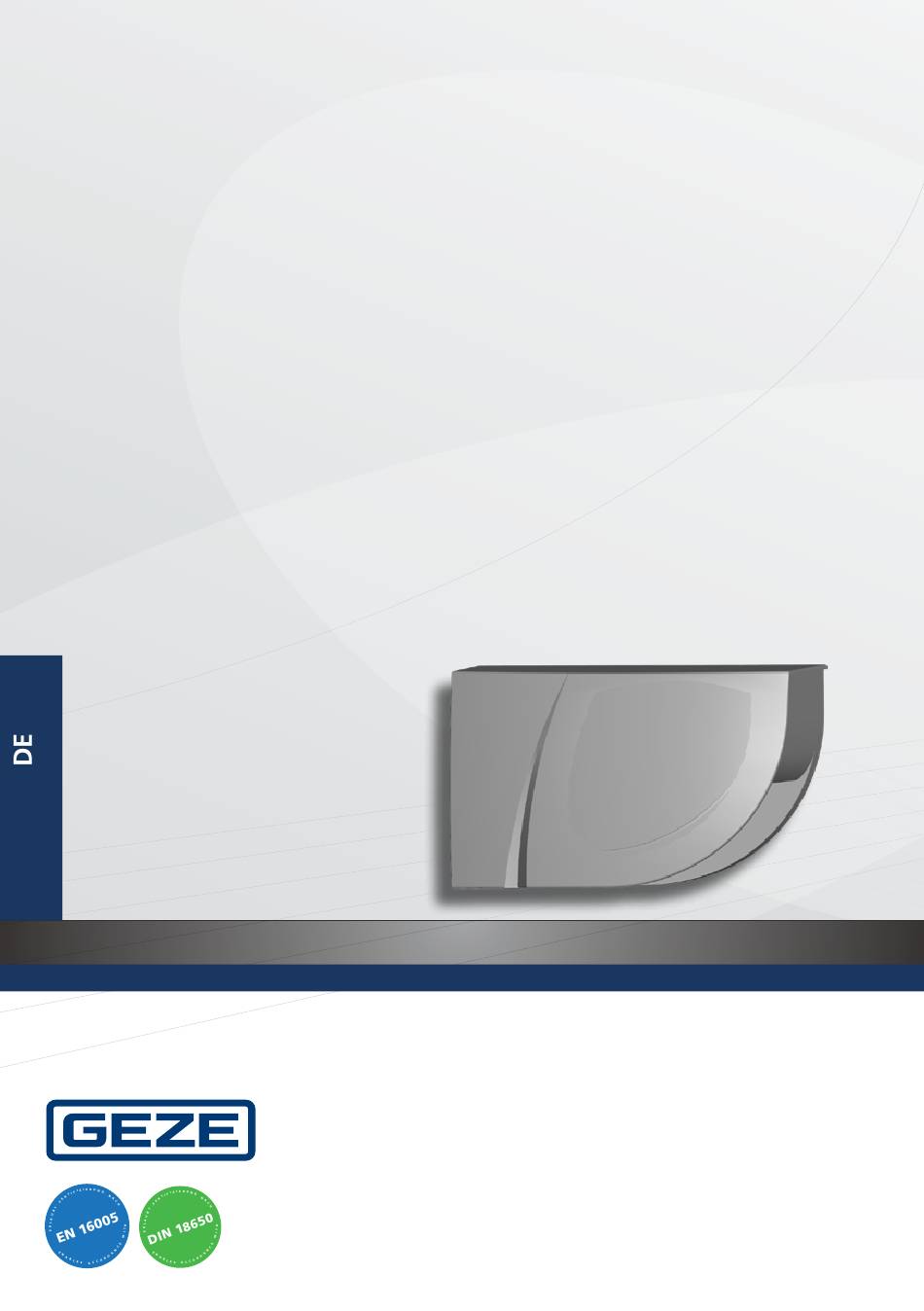

- Seite 1 GC 342+ ABSICHERUNGSSENSOR FÜR AUTOMATISCHE DREHFLÜGELTÜREN Bedienungsanleitung für Produktversion ab SW 0100 und höher Siehe Produktetikett für Seriennummer 198708-00...
-
Seite 2: Wartung
MONTAGEHINWEISE Bewegliche Objekte Vibrationen vermeiden. Das Laserfenster und Lichtquellen im nicht abdecken. Erfassungsbereich vermeiden. In Umgebungen, in denen die Kondensation Rauch, Nebel und Plötzliche oder extreme Temperatur unter -10°C fallen vermeiden. Staub im Erfassungsfeld Temperaturschwankungen kann, sollte der Sensor vermeiden. vermeiden. -
Seite 3: Led-Signale

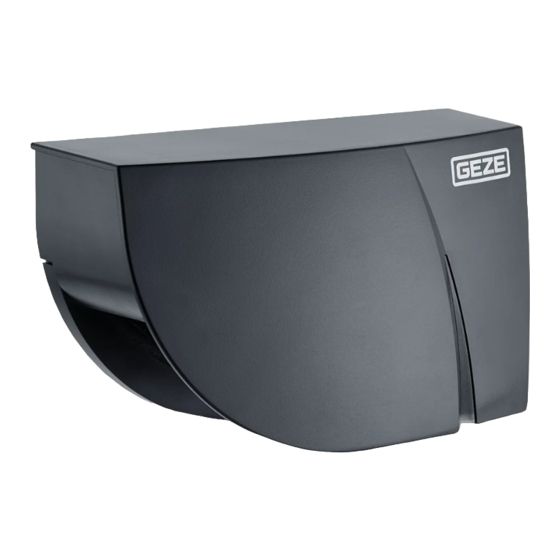

BESCHREIBUNG GEZE GC 342+ sind Absicherungssensoren für automatische Drehflügeltüren basierend auf Lasertechnologie. Um sowohl das drehende Türblatt als auch den Fingerschutzbereich abzusichern, muss ein Modul in der oberen Ecke auf beiden Seiten des Türblatts montiert werden. Abdeckung Verschlusskappe 13. Laserfenster... -
Seite 4: Montage Auf Der Tür
VORWORT Der GC 342+ kann sowohl in Verbindung mit einem anderen GC 342+ als auch mit einem GC 342 eingesetzt werden. Die Installationsschritte sind für beide Produktversionen identisch. Für eine optimale Absicherung und um auf alle Funktionen zuzugreifen (z. B. Öffnungsfunktionen) muss der GC 342+ an den Türantrieb angeschloßen werden. MONTAGE AUF DER TÜR Bitte halten Sie einen minimalen Abstand von 15 cm zwischen GC 342+ und Radarmelder. - Seite 5 Entfernen Sie die Abstandshalter von der Montageplatte. Befestigen Sie die 3 Schrauben mit einem PZ2- Schraubendreher. Die Montageplatte muss fest angeschraubt werden! Ø 10 mm Bohren Sie mit einem 10-mm-Bohrer durch die Führen Sie das Haupt-Neben-Kabel durch die Bohrung. Montageplatten und die Tür, um das Haupt-Neben- Legen Sie das Kabel in die Aussparung auf der Kabel durchführen zu können.
-
Seite 6: Anschluss Am Türantrieb
ANSCHLUSS AM TÜRANTRIEB Wir empfehlen, den GC 342+ mit dem Türantrieb zu verbinden. Nehmen Sie den Wellschlauch und ermitteln Sie die Kürzen Sie den Wellschlauch, um unerwünschte notwendige Länge. Fehlerfassungen zu vermeiden. Führen Sie das Türübergangskabel durch den Wellschlauch. Stecken Sie den Stecker in die weiße Legen Sie die freiliegenden Adern des Anschlussbuchse. -
Seite 7: Dip-Schalter
ANSCHLUSS : KABEL GC 342 60 mA 24 V 24 V Test YE/BK WH/BK - Kontaktart KI bzw. KA auf "Schließer" stellen* - Die Kontaktart bei SIS 1 bzw. SIS 2 auf „Öffner“ 24 V 24 V GC 342+ stellen - Der Sensor wird mit GND getestet. -
Seite 8: Test Und Einstellungen
EINLERNEN Vor dem Einlernen sicherstellen, daß: - Glasflächen in der Nähe der Tür bedeckt wurden - die Türsteuerung vollständig konfiguriert wurde - die Tür geschlossen ist (den Service-Modus einschalten falls notwendig, siehe oben). - die Türsteuerung mit beiden Relais verkabelt sind und auf diese reagiert - das Haupt-Neben-Kabel zwischen beiden Modulen verkabelt sind - das Erfassungsfeld frei von starkem Regen, Nebel, Schneefall und sonstigen beweglichen Objekten oder Personen ist. -
Seite 9: Virtuelle Öffnungstaster
VIRTUELLE ÖFFNUNGSTASTER Falls gewünscht, können bis max. 2 virtuelle Öffnungstaster zugefügt werden. Diese können zur Aktivierung der Automatiktür dienen, und auch außerhalb des Erfassungsbereiches platziert werden. Dabei muss der GC 342+ mit dem entsprechenden Kabel (10 Stränge) an den Antrieb angeschlossen werden. Wenn die grüne LED blinkt, die Hand an die gewünschte Stelle halten, damit der virtuelle Taster dort eingelernt wird. - Seite 10 EINSTELLUNGEN MITTELS DIP-SCHALTER (OPTIONAL) Um diese Parameter per Fernbedienung anzupassen, stellen Sie den entsprechenden DIP-Schalter auf ON. 1 2 3 4 Auf SCHWIERIG schalten, wenn die Umgebung unerwünschte DIP 2 UMGEBUNG standard schwierig* Erfassungen verursacht (min. Objektgröße, Immunität und Grauzone werden erhöht). Auf AUS schalten, wenn es keinen DIP 3 HINTERGRUND...
- Seite 11 AUSGANGS- Geben Sie für die Ausgabeparameter immer 3 Nummer ein: - Die erste Nummer bezieht sich auf den Ausgang 1 (R1). KONFIGURATION - Die 2. Nummer bezieht sich auf den Ausgang 2 (R2). - Die 3. Nummer bezieht sich auf den Ausgang 3 (R3). KEIN STROM (Schließer) KEINE ERFASSUNG...
- Seite 12 WIE BENUTZT MAN DIE FERNBEDIENUNG? Am Ende der Einstellungen, Nach dem Entriegeln blinkt Falls nach dem Entriegeln die rote LED schnell blinkt, den Sensor verriegeln. die rote LED und der Sensor geben Sie bitte den Zugangscode ein. ist zugänglich. Sollten Sie den Zugangscode nicht kennen, schalten Sie die Stromversorgung ab.
- Seite 13 ERFASSUNGSFELDER ABSICHERUNG TÜRBLATT FINGERSCHUTZBEREICH GRAUZONE Einstellbar anhand der Fernbedienung Werkseinstellung: 10 cm...
-
Seite 14: Störungsbehebung
SERVICE MODUS Der Service Modus deaktiviert die Absicherungserfassung des Sensors während 15 Minuten und kann während der Installation, dem mechanischen Einlernen des Antriebes oder bei Wartungsarbeiten nützlich sein. Um den Service Modus zu aktivieren, halten Sie den roten Knopf > 3 Sekunden lang gedrückt. - Seite 15 Türöffnung auslösen (Schritt 3 des Einlernprozesses). Dauerhafte fehlerhafte Einlernen starten (bei geschlossener Tür). Messwerte der Türposition. Leuchtet die orange LED wieder auf, bitte GEZE kontaktieren. Orange LED blinkt Vereinzelte fehlerhafte Aus dem Erfassungsfeld treten und warten, bis sich Messwerte der Türposition.
-
Seite 16: Technische Daten
Alle Werte werden unter bestimmten Bedingungen und mit einer bestimmten Temperatur von 25 ° C gemessen GEZE GmbH / Reinhold-Vöster-Straße 21-29 / 71229 Leonberg / Germany / Tel. +49(0) 7152-203-0 / Fax +49(0)7152-203-310 / www.geze.com Dieses Produkt muss getrennt vom allgemeinen Hausmüll entsorgt werden.
