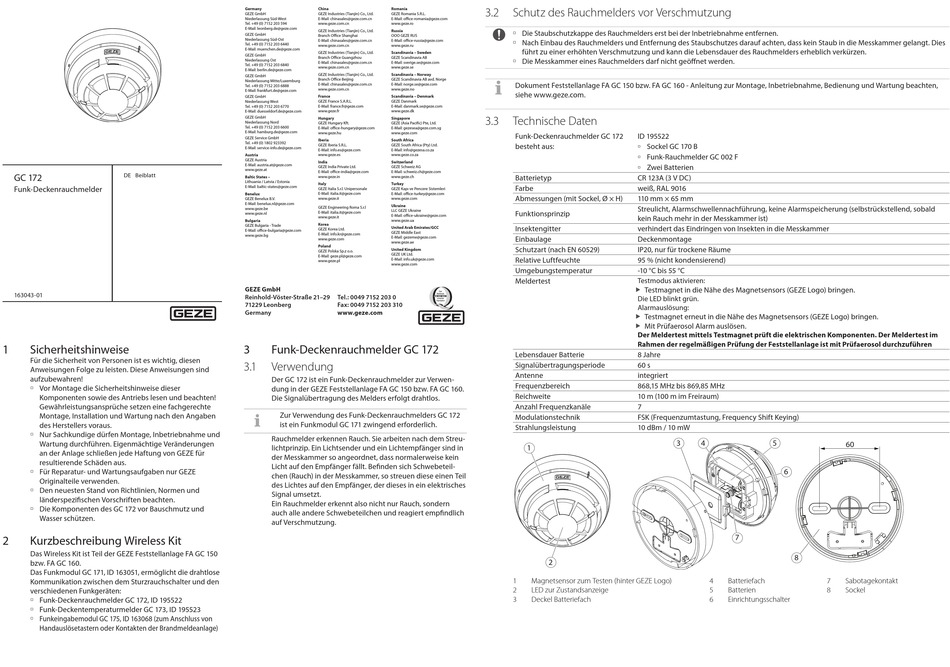

GEZE GC 172 Beiblatt

GC 172 DE Beiblatt
Funk-Deckenrauchmelder
163043-01
1 Sicherheitshinweise
Für die Sicherheit von Personen ist es wichtig, diesen
Anweisungen Folge zu leisten. Diese Anweisungen sind
aufzubewahren!
à Vor Montage die Sicherheitshinweise dieser
Komponenten sowie des Antriebs lesen und beachten!
Gewährleistungsansprüche setzen eine fachgerechte
Montage, Installation und Wartung nach den Angaben
des Herstellers voraus.
à Nur Sachkundige dürfen Montage, Inbetriebnahme und
Wartung durchführen. Eigenmächtige Veränderungen
an der Anlage schließen jede Haftung von GEZE für
resultierende Schäden aus.
à Für Reparatur- und Wartungsaufgaben nur GEZE
Originalteile verwenden.
à Den neuesten Stand von Richtlinien, Normen und
länderspezifischen Vorschriften beachten.
à Die Komponenten des GC 172 vor Bauschmutz und
Wasser schützen.
2 Kurzbeschreibung Wireless Kit
Das Wireless Kit ist Teil der GEZE Feststellanlage FA GC 150
bzw. FA GC 160.
Das Funkmodul GC 171, ID 163051, ermöglicht die drahtlose
Kommunikation zwischen dem Sturzrauchschalter und den
verschiedenen Funkgeräten:
à Funk-Deckenrauchmelder GC 172, ID 195522
à Funk-Deckentemperaturmelder GC 173, ID 195523
à Funkeingabemodul GC 175, ID 163068 (zum Anschluss von
Handauslösetastern oder Kontakten der Brandmeldeanlage)
Germany China Romania
GEZE GmbH GEZE Industries (Tianjin) Co., Ltd. GEZE Romania S.R.L.
Niederlassung Süd-West E-Mail: chinasales@geze.com.cn E-Mail: office-romania@geze.com
Tel. +49 (0) 7152 203 594 www.geze.com.cn www.geze.ro
E-Mail: leonberg.de@geze.com
GEZE Industries (Tianjin) Co., Ltd. Russia
GEZE GmbH
Branch Office Shanghai OOO GEZE RUS
Niederlassung Süd-Ost
E-Mail: chinasales@geze.com.cn E-Mail: office-russia@geze.com
Tel. +49 (0) 7152 203 6440
www.geze.com.cn www.geze.ru
E-Mail: muenchen.de@geze.com
GEZE Industries (Tianjin) Co., Ltd. Scandinavia – Sweden
GEZE GmbH
Branch Office Guangzhou GEZE Scandinavia AB
Niederlassung Ost
E-Mail: chinasales@geze.com.cn E-Mail: sverige.se@geze.com
Tel. +49 (0) 7152 203 6840
www.geze.com.cn www.geze.se
E-Mail: berlin.de@geze.com
Scandinavia – Norway
GEZE Industries (Tianjin) Co., Ltd.
GEZE GmbH
Branch Office Beijing GEZE Scandinavia AB avd. Norge
Niederlassung Mitte/Luxemburg
E-Mail: chinasales@geze.com.cn E-Mail: norge.se@geze.com
Tel. +49 (0) 7152 203 6888
www.geze.com.cn www.geze.no
E-Mail: frankfurt.de@geze.com
France Scandinavia – Denmark
GEZE GmbH
GEZE France S.A.R.L. GEZE Danmark
Niederlassung West
Tel. +49 (0) 7152 203 6770 E-Mail: france.fr@geze.com E-Mail: danmark.se@geze.com
E-Mail: duesseldorf.de@geze.com www.geze.fr www.geze.dk
GEZE GmbH
Hungary Singapore
Niederlassung Nord
GEZE Hungary Kft. GEZE (Asia Pacific) Pte, Ltd.
Tel. +49 (0) 7152 203 6600
E-Mail: office-hungary@geze.com E-Mail: gezesea@geze.com.sg
E-Mail: hamburg.de@geze.com
www.geze.hu www.geze.com
GEZE Service GmbH
Iberia South Africa
Tel. +49 (0) 1802 923392
GEZE Iberia S.R.L. GEZE South Africa (Pty) Ltd.
E-Mail: service-info.de@geze.com
E-Mail: info.es@geze.com E-Mail: info@gezesa.co.za
Austria www.geze.es www.geze.co.za
GEZE Austria
India Switzerland
E-Mail: austria.at@geze.com
GEZE India Private Ltd. GEZE Schweiz AG
www.geze.at
E-Mail: office-india@geze.com E-Mail: schweiz.ch@geze.com
Baltic States – www.geze.in www.geze.ch
Lithuania / Latvia / Estonia
Italy Turkey
E-Mail: baltic-states@geze.com
GEZE Italia S.r.l. Unipersonale GEZE Kapı ve Pencere Sistemleri
Benelux E-Mail: italia.it@geze.com E-Mail: office-turkey@geze.com
www.geze.it www.geze.com
GEZE Benelux B.V.
E-Mail: benelux.nl@geze.com
Ukraine
GEZE Engineering Roma S.r.l
www.geze.be
LLC GEZE Ukraine
E-Mail: italia.it@geze.com
www.geze.nl
E-Mail: office-ukraine@geze.com
www.geze.it
Bulgaria www.geze.ua
Korea
GEZE Bulgaria - Trade
United Arab Emirates/GCC
GEZE Korea Ltd.
E-Mail: office-bulgaria@geze.com
GEZE Middle East
E-Mail: info.kr@geze.com
www.geze.bg
E-Mail: gezeme@geze.com
www.geze.com
www.geze.ae
Poland
United Kingdom
GEZE Polska Sp.z o.o.
GEZE UK Ltd.
E-Mail: geze.pl@geze.com
E-Mail: info.uk@geze.com
www.geze.pl
www.geze.com
GEZE GmbH
Reinhold-Vöster-Straße 21–29 Tel.: 0049 7152 203 0
71229 Leonberg Fax: 0049 7152 203 310
Germany www.geze.com
3 Funk-Deckenrauchmelder GC 172
3. 1 Verwendung
Der GC 172 ist ein Funk-Deckenrauchmelder zur Verwen-
dung in der GEZE Feststellanlage FA GC 150 bzw. FA GC 160.
Die Signalübertragung des Melders erfolgt drahtlos.
Zur Verwendung des Funk-Deckenrauchmelders GC 172
ist ein Funkmodul GC 171 zwingend erforderlich.
Rauchmelder erkennen Rauch. Sie arbeiten nach dem Streu-
lichtprinzip. Ein Lichtsender und ein Lichtempfänger sind in
der Messkammer so angeordnet, dass normalerweise kein
Licht auf den Empfänger fällt. Befinden sich Schwebeteil-
chen (Rauch) in der Messkammer, so streuen diese einen Teil
des Lichtes auf den Empfänger, der dieses in ein elektrisches
Signal umsetzt.
Ein Rauchmelder erkennt also nicht nur Rauch, sondern
auch alle andere Schwebeteilchen und reagiert empfindlich
auf Verschmutzung.
3.2 Schutz des Rauchmelders vor Verschmutzung
à Die Staubschutzkappe des Rauchmelders erst bei der Inbetriebnahme entfernen.
à Nach Einbau des Rauchmelders und Entfernung des Staubschutzes darauf achten, dass kein Staub in die Messkammer gelangt. Dies
führt zu einer erhöhten Verschmutzung und kann die Lebensdauer des Rauchmelders erheblich verkürzen.
à Die Messkammer eines Rauchmelders darf nicht geöffnet werden.
Dokument Feststellanlage FA GC 150 bzw. FA GC 160 - Anleitung zur Montage, Inbetriebnahme, Bedienung und Wartung beachten,
siehe www.geze.com.
3.3 Technische Daten
Funk-Deckenrauchmelder GC 172 ID 195522
besteht aus: Sockel GC 170 B
à
à Funk-Rauchmelder GC 002 F
Zwei Batterien
à
Batterietyp CR 123A (3 V DC)
Farbe weiß, RAL 9016
Abmessungen (mit Sockel, Ø × H) 110 mm × 65 mm
Streulicht, Alarmschwellennachführung, keine Alarmspeicherung (selbstrückstellend, sobald
Funktionsprinzip
kein Rauch mehr in der Messkammer ist)
Insektengitter verhindert das Eindringen von Insekten in die Messkammer
Einbaulage Deckenmontage
Schutzart (nach EN 60529) IP20, nur für trockene Räume
Relative Luftfeuchte 95 % (nicht kondensierend)
Umgebungstemperatur -10 °C bis 55 °C
Meldertest Testmodus aktivieren:
Testmagnet in die Nähe des Magnetsensors (GEZE Logo) bringen.
X
Die LED blinkt grün.
Alarmauslösung:
Testmagnet erneut in die Nähe des Magnetsensors (GEZE Logo) bringen.
X
Mit Prüfaerosol Alarm auslösen.
X
Der Meldertest mittels Testmagnet prüft die elektrischen Komponenten. Der Meldertest im
Rahmen der regelmäßigen Prüfung der Feststellanlage ist mit Prüfaerosol durchzuführen
Lebensdauer Batterie 8 Jahre
Signalübertragungsperiode 60 s
Antenne integriert
Frequenzbereich 868,15 MHz bis 869,85 MHz
Reichweite 10 m (100 m im Freiraum)
Anzahl Frequenzkanäle 7
Modulationstechnik FSK (Frequenzumtastung, Frequency Shift Keying)
Strahlungsleistung 10 dBm / 10 mW
1
2
1 Magnetsensor zum Testen (hinter GEZE Logo)
2 LED zur Zustandsanzeige
3 Deckel Batteriefach
3 4 5
60
6
7
8
4 Batteriefach 7 Sabotagekontakt
5 Batterien 8 Sockel
6 Einrichtungsschalter
