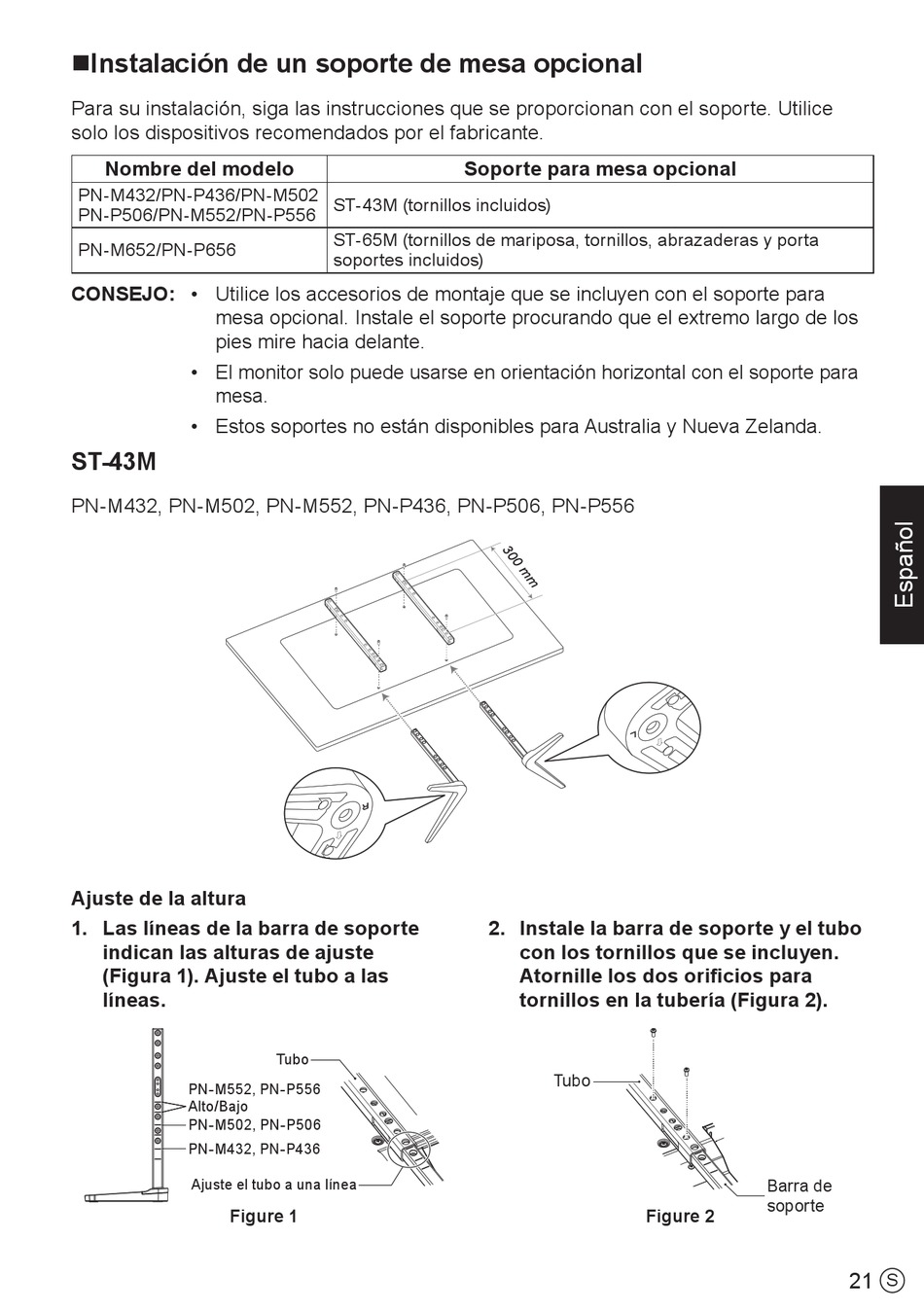

nInstalación de un soporte de mesa opcional
Para su instalación, siga las instrucciones que se proporcionan con el soporte. Utilice
solo los dispositivos recomendados por el fabricante.
Nombre del modelo
PN-M432/PN-P436/PN-M502
PN-P506/PN-M552/PN-P556
PN-M652/PN-P656
CONSEJO:
• Utilice los accesorios de montaje que se incluyen con el soporte para
mesa opcional. Instale el soporte procurando que el extremo largo de los
pies mire hacia delante.

• El monitor solo puede usarse en orientación horizontal con el soporte para
mesa.

• Estos soportes no están disponibles para Australia y Nueva Zelanda.
ST-43M
PN-M432, PN-M502, PN-M552, PN-P436, PN-P506, PN-P556
Ajuste de la altura
1. Las líneas de la barra de soporte
indican las alturas de ajuste
(Figura 1). Ajuste el tubo a las
líneas.
PN-M552, PN-P556
Alto/Bajo
PN-M502, PN-P506
PN-M432, PN-P436
Ajuste el tubo a una línea
Figure 1
ST-43M (tornillos incluidos)
ST-65M (tornillos de mariposa, tornillos, abrazaderas y porta
soportes incluidos)
Tubo
Soporte para mesa opcional
2. Instale la barra de soporte y el tubo
con los tornillos que se incluyen.
Atornille los dos orificios para
tornillos en la tubería (Figura 2).
Tubo
Barra de
soporte
Figure 2
21
S
