4.3 Nullpunkt-Korrektur
Die Differenzdruckmessgeräte werden werksseitig justiert ausgeliefert, so dass
sich Justierarbeiten am Montageort im Regelfall erübrigen. Sollte dies dennoch
notwendig sein, so gehen Sie wie folgt vor:
• Messkammer (+) und (-) -Seite drucklos schalten oder nur mit dem vorhan-
denen statischen Anlagendruck beidseitig belasten.
• Entfernen Sie die Verschlussschraube. Dahinter befindet sich die Nullpunkt-
Korrekturschraube.
• Mit Nullpunkt-Korrekturschraube können Sie nun den Messwertzeiger auf
den Skalennullpunkt einstellen.
• Montieren Sie die Verschlussschraube.
1,2 x 7
ohne Flüssigkeitsfüllung

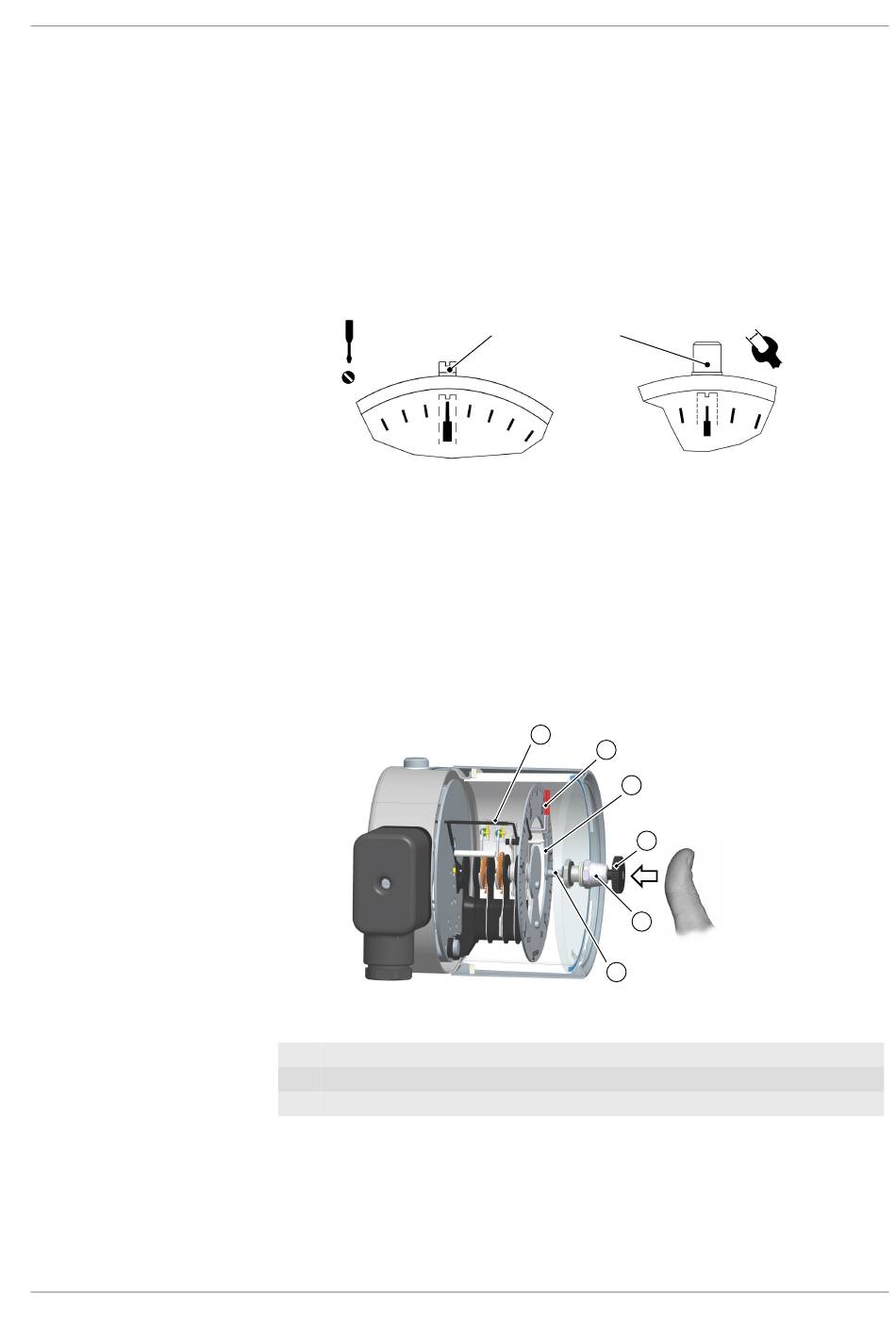

Abb. 20: Nullpunkt Korrekturschraube
4.4 Schaltpunkteinstellung
Bei Geräten mit Kontaktvorrichtungen ist in der Frontscheibe des Messgerätes
ein Verstellschloss angebracht. Damit können die an den Sollwertzeigern ange-
brachten Kontakte auf jeden Punkt des Skalenbereiches eingestellt werden.
Aus Gründen der Schaltgenauigkeit und der Lebensdauer der mechanischen
Messsysteme sollten die Schaltpunkte zwischen 10% und 90% der Messspan-
ne liegen.
Abb. 21: Schaltpunkteinstellung
1 Verstellschlüssel
3 Achse
5 Sollwertzeiger
Verschlussschraube
mit Flüssigkeitsfüllung
6
5
4
1
2
3
2 Verstellschloss
4 Mitnehmerarm
6 Istwertzeiger
