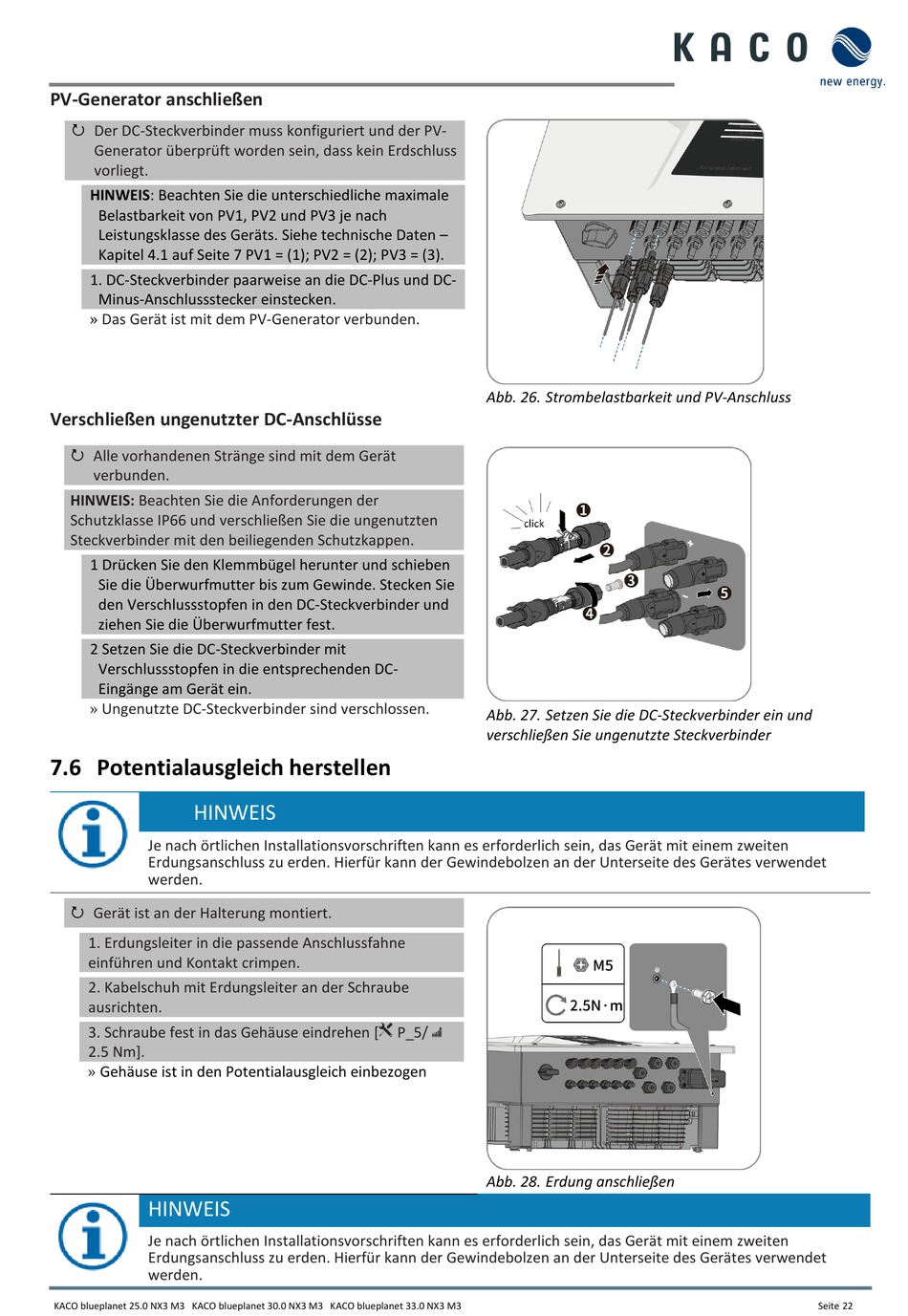

Kaco blueplanet 25.0 NX3 M3 WM OD IIG0 Handbuch Seite 25

PV-Generator anschließen
Der DC-Steckverbinder muss konfiguriert und der PV-

Generator überprüft worden sein, dass kein Erdschluss
vorliegt.
HINWEIS: Beachten Sie die unterschiedliche maximale
Belastbarkeit von PV1, PV2 und PV3 je nach
Leistungsklasse des Geräts. Siehe technische Daten –
Kapitel 4.1 auf Seite 7 PV1 = (1); PV2 = (2); PV3 = (3).
1. DC-Steckverbinder paarweise an die DC-Plus und DC-
»
Minus-Anschlussstecker einstecken.
Das Gerät ist mit dem PV-Generator verbunden.
Verschließen ungenutzter DC-Anschlüsse
Alle vorhandenen Stränge sind mit dem Gerät

verbunden.
HINWEIS: Beachten Sie die Anforderungen der
Schutzklasse IP66 und verschließen Sie die ungenutzten
Steckverbinder mit den beiliegenden Schutzkappen.
1 Drücken Sie den Klemmbügel herunter und schieben
Sie die Überwurfmutter bis zum Gewinde. Stecken Sie
den Verschlussstopfen in den DC-Steckverbinder und
ziehen Sie die Überwurfmutter fest.
2 Setzen Sie die DC-Steckverbinder mit
Verschlussstopfen in die entsprechenden DC-
»
Eingänge am Gerät ein.
Ungenutzte DC-Steckverbinder sind verschlossen.
7.6 Potentialausgleich herstellen
HINWEIS
Je nach örtlichen Installationsvorschriften kann es erforderlich sein, das Gerät mit einem zweiten
Erdungsanschluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet
werden.
Gerät ist an der Halterung montiert.

1. Erdungsleiter in die passende Anschlussfahne
einführen und Kontakt crimpen.
2. Kabelschuh mit Erdungsleiter an der Schraube
ausrichten.
3. Schraube fest in das Gehäuse eindrehen [
»
2.5 Nm].
Gehäuse ist in den Potentialausgleich einbezogen
HINWEIS
Je nach örtlichen Installationsvorschriften kann es erforderlich sein, das Gerät mit einem zweiten
Erdungsanschluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet
werden.
KACO blueplanet 25.0 NX3 M3 KACO blueplanet 30.0 NX3 M3 KACO blueplanet 33.0 NX3 M3
Abb. 26. Strombelastbarkeit und PV-Anschluss
Abb. 27. Setzen Sie die DC-Steckverbinder ein und
verschließen Sie ungenutzte Steckverbinder
P_5/
Abb. 28. Erdung anschließen
