Betriebsanweisungen
8.4.2. AUSTAUSCH/SCHALTGETRIEBE DES AUTOMATISCHEN SENKVOR-
GANGS DER SPINDEL.
A --- Die Spindeleinheit gemäß Anweisungen unter Absatz 8.4.1. abnehmen.
B --- Den Federhalter einschließlich Kreuzfeder gemäß Absatz 8.4.1. abneh-
men,
C --- Den Unfallschutz von der Spindel nehmen. (Siehe Punkt 4.2. ).
D --- Das Blechteil des Schlitzes A abnehmen. (Abbildung 23)
E --- Die Befestigungsschrauben B des Kopfgehäuses C abnehmen.

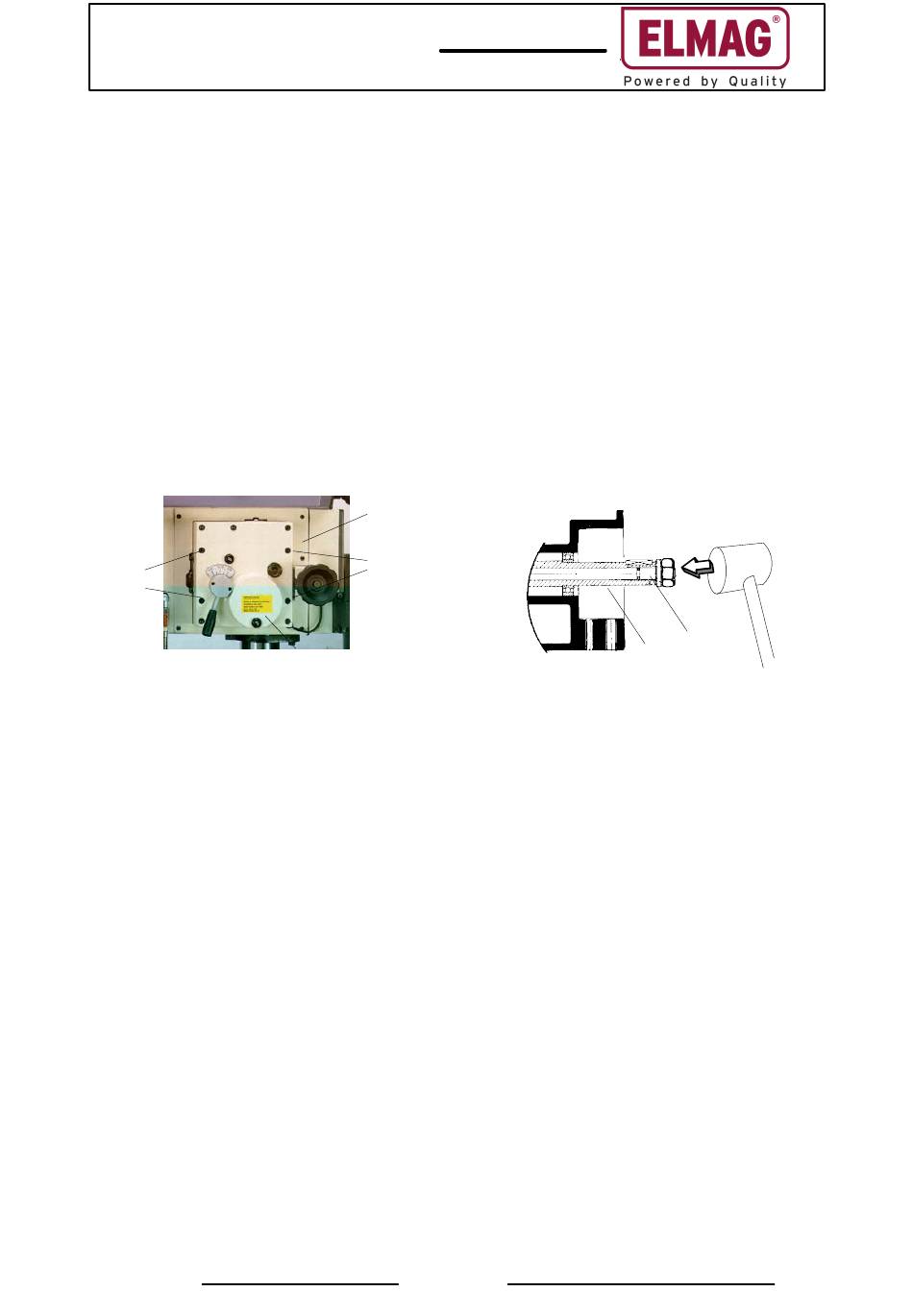

Abbildung 23
1) Austausch des Schaltgetriebes des automatischen Senkvorgangs der Spindel.
B
F --- Nachdem die Mutter M10 an die Stange E zur Zapfenhalterung festgeschraubt
wurde, wird die Kreuzachse D mit einer Hand gedreht und die Stange E einge-
legt, indem sie gegen die Innenseite der Einheit verstellt wird (Pfeil).
G --- Mit einem Gummihammer auf die Mutter der Stange E klopfen, bis das
Gehäuse aus seinem Sitz tritt.
