Decken Sie die Öﬀnung mit einer quadratischen Endkappe ab.

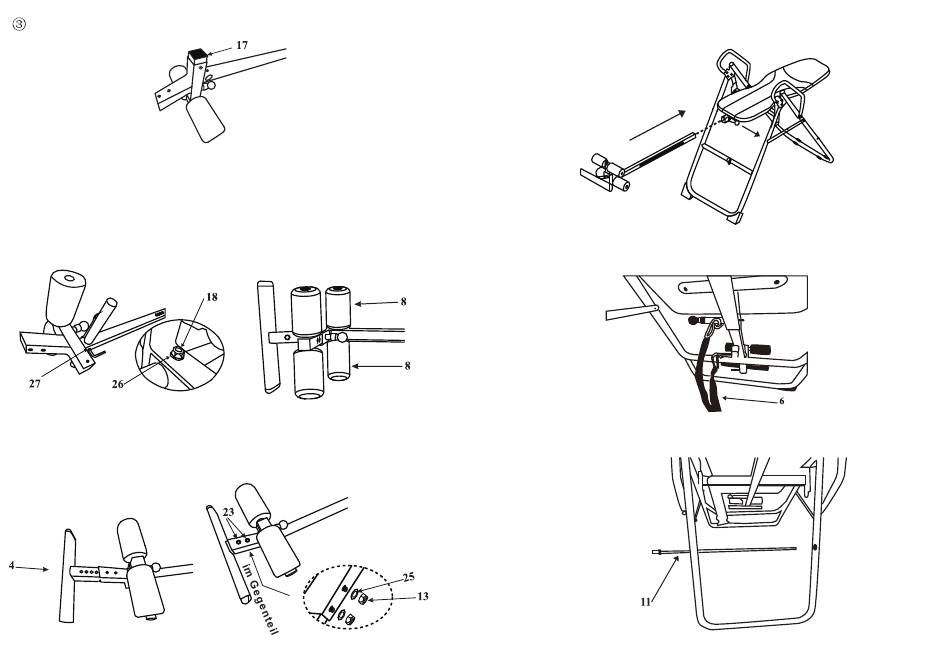

Schritt 6: Montieren Sie die Knöchelhaltestange

Setzen Sie die Knöchelhaltestange so ein, dass sie in das große Loch des

Höhenverstellrohrs (Nr. 3) eindringt.

Schrauben Sie eine Innensechskantschraube M6*40 (Nr. 27), eine

Unterlegscheibe Φ6 (Nr. 26) und eine Mutter M6 (Nr. 18) mit dem

geschlossenen Schlüssel (Nr. 21) und dem Sechskantschlüssel L (Nr. 12) fest.

Decken Sie die Knöchelhaltestange (Nr.7) mit zwei Schwammhülsen (Nr.8) ab.

Schritt 7: Montieren Sie die Fußleiste

Setzen Sie die Fußstange (Nr. 4) in die Unterseite des Höhenverstellrohrs (Nr.

3) ein. Befestigen Sie sie mit zwei Sechskantschrauben M8*50 (Nr. 23), zwei

Unterlegscheiben T8 (Nr. 25) und zwei Muttern M8 (Nr. 13) mit dem

Maulschlüssel (Nr. 20) und dem geschlossenen Schlüssel (Nr. 21).

Schritt 8: Ziehen Sie am runden Knopf an der Unterseite der Rückenlehne

und stecken Sie das Höhenverstellrohr (Nr. 3) in das Vierkantrohr.

Schritt 9 : Verbinden Sie den Sicherheitsgurt (Nr. 6) mit der Rückenlehne

(Nr. 5) und dem Stützrahmen (Nr. 1).

Schritt 10: Führen Sie die Winkelsteuerstange (Nr. 11) in das

Begrenzungsloch ein, um die Montage abzuschließen.
