HOMCOM A91-053 Montageanleitung Seite 3

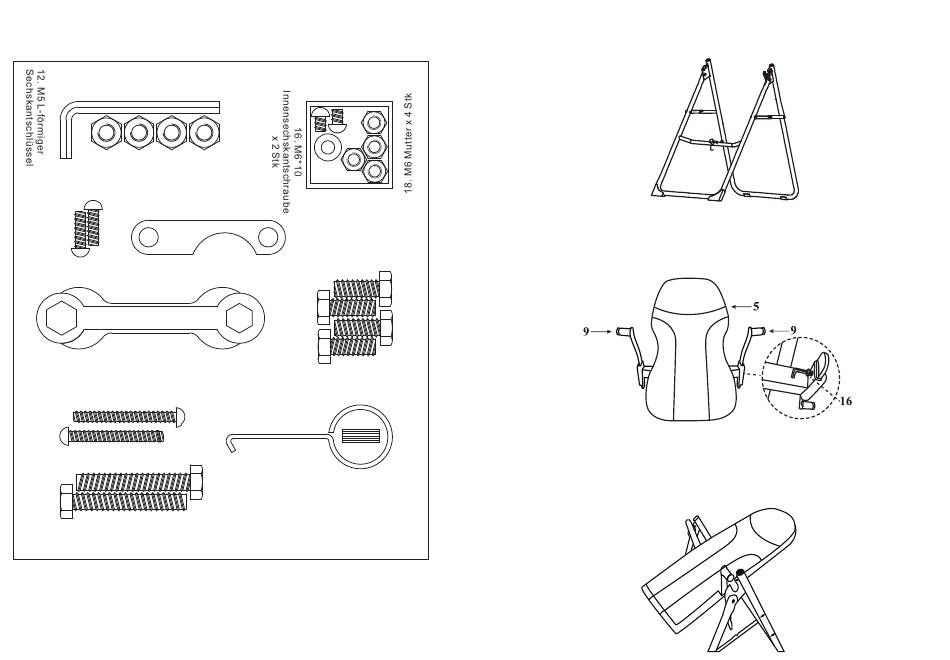

**Hardware-Werkzeuge
13. M8 Mutter x 4 Stk
14. M6*14
Innensechskantschraube
x 2 Stk
15. Sicherheitsblech x 2 Stk
20. M10-14 Maulschlüssel
21. M10-13 Ringschlüssel
22. M6*45
Innensechskantschraube (lang)
27. M6*40
Innensechskantschraube (kurz)
23. M8*50
Sechskantschraube x 2 Stk
17. 38*38 Quadrat-
Endkappe
26. Ф6 Unterlegscheibe
x 4 Stk
19. M8*20
Sechskantschraube x 4 Stk
24. Haken
25. Ф8 Unterlegscheibe
x 6 Stk
3
3. MONTAGE-METHODE:
Schritt 1: Klappen Sie den Stützrahmen auf und stellen Sie ihn auf
Schritt 2: Zwei Kurbelarme montieren
Montieren Sie die Kurbelarme (Nr. 9) auf beiden Seiten der Rückenlehne (Nr.
5) und befestigen Sie dann jeden Kurbelarm mit einer
Innensechskantschraube M6*10 (Nr. 16).
Schritt 3: Rückenlehne montieren
Setzen Sie die Rückenlehne auf die Rahmenstütze. Achten Sie darauf, dass
die Kurbelarme in den Rillen auf beiden Seiten des Stützrahmens stecken. Um
die Stabilität der Rückenlehne zu erhöhen, sind die Kurbelarme breiter als der
Stützrahmen ausgeführt. Bitte drücken Sie beim Zusammenbau beide
Kurbelarme nach innen.
4
