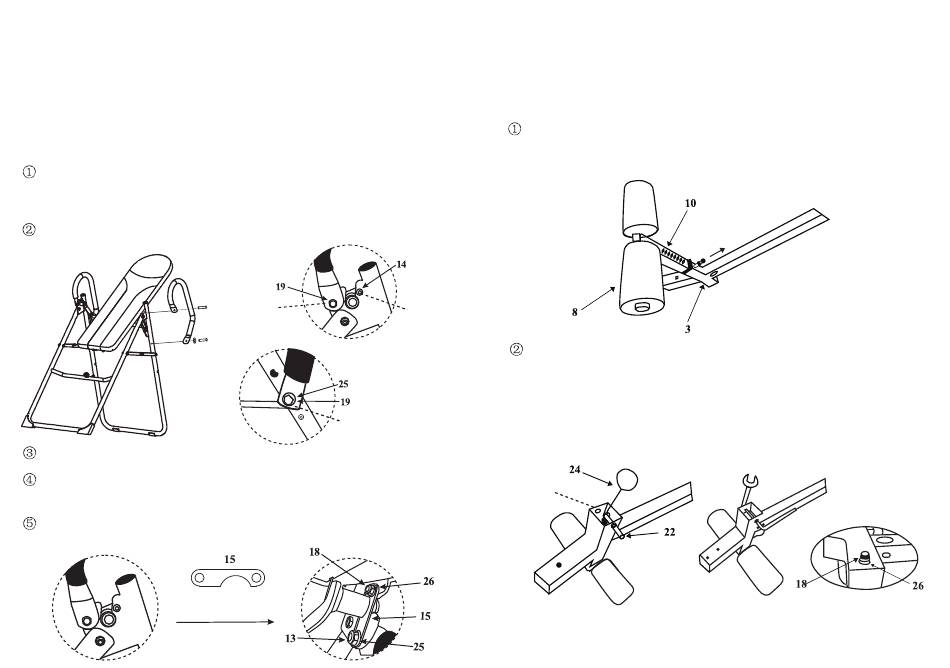

Schritt 4: Montieren Sie zwei Griffstangen
Um diesen Schritt zu starten, bereiten Sie bitte zwei Griffstangen (Nr. 2),
einen Sechskantschlüssel in L-Form (Nr. 12), vier Muttern M8 (Nr. 13), zwei
Innensechskantschrauben M6*14 (Nr. 14), zwei Sicherheitseisenbleche
(Nr. 15), zwei Sechskantschrauben M8*20 (Nr. 19), einen Maulschlüssel
(Nr. 20), einen geschlossenen Schlüssel (Nr. 21), vier Unterlegscheiben Φ8
(Nr. 25) und zwei Unterlegscheiben T6 (Nr. 26) vor.
Nehmen Sie die rechte Seite als Beispiel. Die Montage der linken Seite
erfolgt auf die gleiche Weise.
Montieren Sie einen Lenker am Stützrahmen. Schrauben Sie einen M8-
Sechskant
Schraube und eine Unterlegscheibe T8 in Bohrloch A mit dem
Maulschlüssel befestigen.
Setzen Sie eine M8-Sechskantschraube in Bohrung B und eine M6-
Innensechskantschraube in Bohrung C ein.
Montieren Sie ein Sicherheitseisenblech an Loch B und Loch C, um die
Kurbelarme zu verriegeln.
Schrauben Sie eine Unterlegscheibe T8 und eine Mutter M8 mit dem
Maulschlüssel und dem
Geschlossener Schlüssel.
Schrauben Sie eine Unterlegscheibe T6 und eine Mutter M6 mit dem
geschlossenen Schlüssel und den L-förmigen Sechskantschlüssel.
im Gegenteil
Loch B
Loch C
Loch A
5
Schritt 5: Montieren Sie den verstellbaren Knöchelhalteschlauch
Um diesen Schritt zu starten, bereiten Sie bitte ein Höhenverstellrohr (Nr. 3),
zwei Schwammhülsen (Nr. 8), ein verstellbares Knöchelhalterohr (Nr. 10),
einen L-förmigen Sechskantschlüssel (Nr. 12), eine quadratische Endkappe
(Nr. 17), eine M6-Mutter (Nr. 18), einen geschlossenen Schlüssel (Nr. 21), eine
Innensechskantschraube M6*45 (Nr. 22), einen kleinen Haken (Nr. 24) und
eine Φ6-Unterlegscheibe (Nr. 26) vor.
Montieren Sie zwei Schwammmanschetten an dem verstellbaren
Knöchelhalterohr.
Ziehen Sie am runden Knopf und führen Sie das verstellbare Knöchelhalterohr
in das Höhenverstellrohr ein, wie das Bild zeigt.
Ziehen Sie die Feder mit dem kleinen Haken aus dem Höhenverstellrohr
heraus und verwenden Sie eine Innensechskantschraube M6*45, um die
Feder und das Loch D nacheinander zu durchdringen, und befestigen Sie sie
dann mit einer M6-Mutter und einer D6-Unterlegscheibe mit dem
geschlossenen Schlüssel und dem L-förmigen Sechskantschlüssel.
Hinweis: Die Innensechskantschraube M6*45 (Nr. 22) ist länger als die
Innensechskantschraube M6*40 (Nr. 27).
Loch D
6
