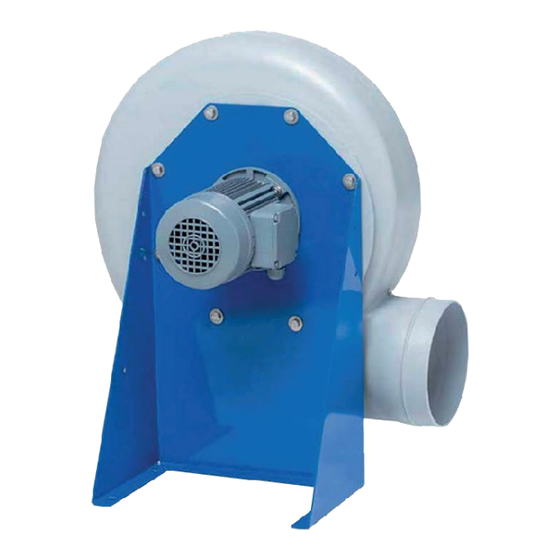

SystemAir PRF 125 Einbau-, Betriebs- Und Wartungsanleitung
Kunststoffventilatoren – industrieventilatoren für aggressive gase/dämpfe
Verwandte Anleitungen für SystemAir PRF 125
Inhaltszusammenfassung für SystemAir PRF 125

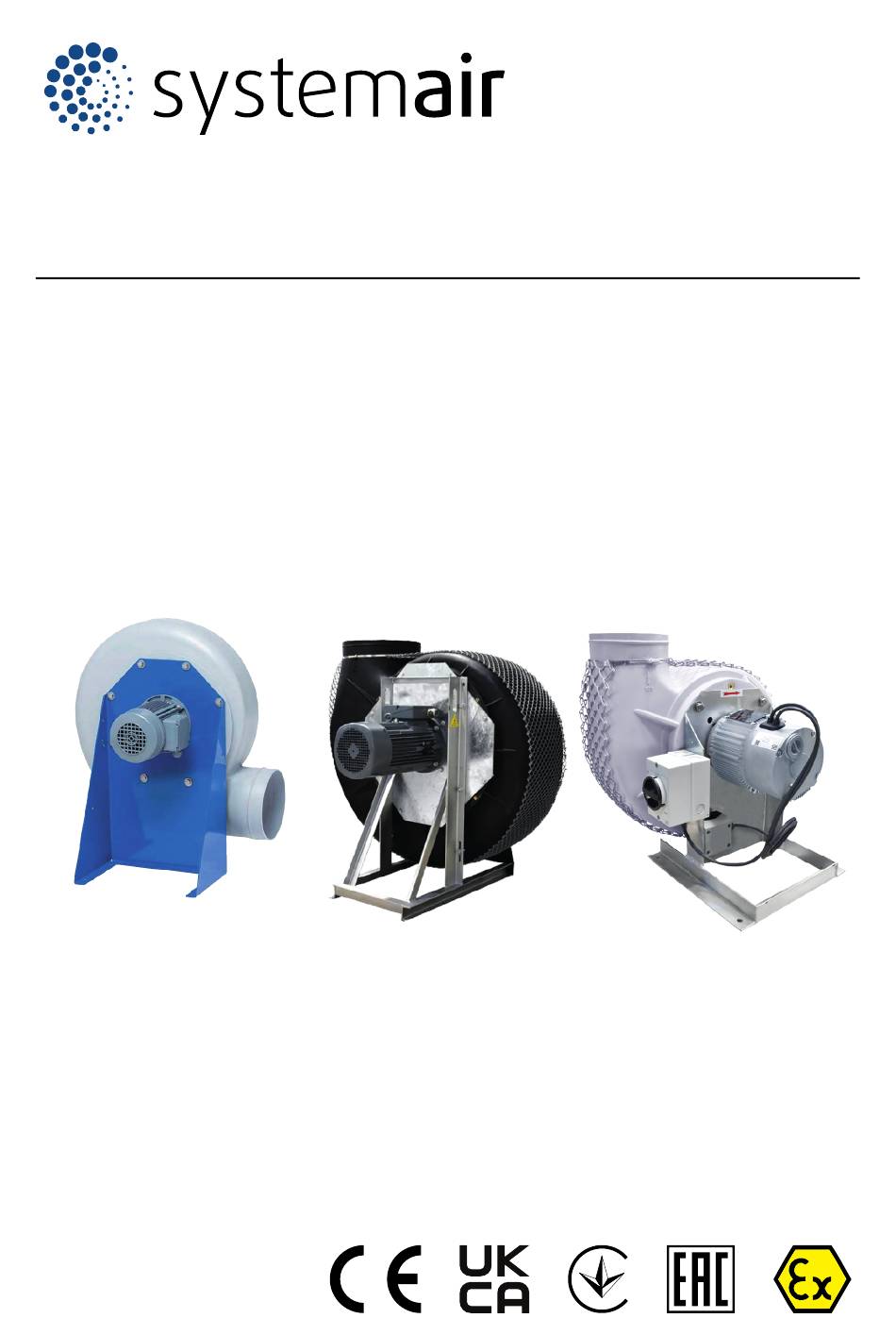

- Seite 1 Einbau-, Betriebs- und Wartungsanleitung Kunststoffventilatoren – Industrieventilatoren für „Aggressive Gase/Dämpfe“ PRF, PRF EX...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einleitung............. 1 Gewährleistung......... 20 Übersicht über das Zubehör......20 Verwendungszweck ........1 Technische Daten ........21 Dokumentbeschreibung ........ 1 9.8.1 Übersicht über die technischen Produktübersicht ......... 1 Daten.......... 21 Typenschild..........2 9.8.2 Mindestluftspalt......21 Typenschlüssel ........... 4 9.8.3 Chemische Komponenten .... -
Seite 3: Einleitung
Fachkraft ausgeführt werden. • Bei den EX-Ventilatoren handelt es sich nicht um ge- brauchsfertige Produkte. Sie wurden jedoch als Kompo- Wenden Sie sich an, Systemair um weitere Informationen nenten für Ventilatorausrüstung, Maschinen darüber erhalten, wie das Produkt an verschiedenen Monta- georten installiert werden kann. -
Seite 4: Typenschild
PRF 355–500; PRF EX; PRF EC Gehäuseabdeckung mit Ansaugstutzen Motor Laufrad Rahmen Gehäuse Schwingungsdämpfer Auslass Ablaufstutzen Typenschild Systemair GmgH Seehöfer Strasse 45 97944 Boxberg Germany Fan type: PRF-EX 180D2 EX d U (V) / F (Hz) :400Y / 50 Date :22.07.2020 I (A) :2,35 isol. - Seite 5 Typenbezeichnung Isolierstoffklasse Spannung, Stromstärke, Frequenz Artikelnummer/Produktionsnummer/Herstellungsdatum Leistung Zertifizierungen Schutzklasse/ Drehzahl/Gewicht des Ventilatorlaufrads...
-
Seite 6: Typenschlüssel
Typenschlüssel Tabelle 1 Beispiel Typenschlüssel PRF\ 200 \ DV\ EX db Tabelle 2 Typenschlüssel Erläuterung Typenschlüssel Ventilatortyp Kunststoffventilatoren – Industrieventilatoren für „aggressive Gase/Dämpfe“ Flanschdurchmesser Motortyp • D2 — 2-polig/regelbar über Frequenzumformer/3-phasig • D4 4-polig/regelbar über Frequenzumformer/3-phasig • DV 4-polig/spannungsregelbar/3-phasig • E4 — 4-polig/regelbar über Frequenzumformer/1-phasig •... -
Seite 7: Produkthaftung
EPL Geräteschutzniveau TPS 19 ATEX 085751 0001 ATEX-Registrierungsnummer Produkthaftung Systemair haftet nicht für Schäden, die durch das Produkt unter den folgenden Bedingungen verursacht werden: • Das Produkt wurde fehlerhaft montiert, betrieben oder gewartet. • Das Produkt wird mit Ersatzteilen repariert, die keine Ori- ginalteile von Systemair sind. -
Seite 8: Sicherheit
Falls Sie diese Anweisung nicht befolgen, sind. besteht das Risiko von Schäden am Pro- dukt, sonstigem Material oder im umlie- • Verwenden Sie stets Ersatzteile von Systemair. genden Bereich. • Je nach Modell und Baugröße können Schallpegel von über 70 db(A) auftreten. Rufen Sie www.systemair.com Hinweis! auf, um ausführlichere Informationen über Ihr Produkt zu... -
Seite 9: Wichtige Sicherheitshinweise
Warnung Warnung In potenziell explosionsgefährdeten Be- Die Folgen von Blitzeinschlägen müssen reichen muss Schutzbekleidung getra- eingegrenzt werden, um Risiken auszu- gen werden, um die Risiken für die schließen. Neben dem Schutz vor den Gesundheit von Mitarbeitern zu Auswirkungen von „direkten“ Blitzein- reduzieren. -
Seite 10: Persönliche Schutzausrüstung
• Sorgen Sie dafür, dass alle Warnschilder auf dem Ventila- Transport und Lagerung tor vollständig und lesbar sind. • Dieses Gerät ist nicht für den Gebrauch durch Personen Warnung (einschließlich Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder ohne Erfahrung und Vor- Stellen Sie sicher, dass das Produkt kenntnisse bestimmt, es sei denn, diese Personen wurden während des Transports nicht beschädigt... -
Seite 11: Kennzeichnung
Kennzeichnung Tabelle 4 Tabelle 10 „Kennzeichnung“ Bezeichnung Kennzeichnung Gerätegruppe II Klassifizierung Alle Bereiche mit explosionsfähigen Atmosphären, abgesehen von Bergbau, Untergrund und über der Erdoberfläche im Fall von Grubendampf. Kategorie/Klasse des Geräts Kategorie 2/Zone 1/mit hoher Sicherheit/Geräte dieser Kategorie sind zur Verwendung in Bereichen vorgesehen, in denen gelegentlich explosionsfähige Atmosphären aufgrund von Gasen, Dämpfen... -
Seite 12: Montage
Wetterschutzdach montiert werden. rechteckigen Kanälen ist (B) der hydraulische Durchmesser. – Um die vom Produkt ausgehenden Schwingungen im Kanalsystem zu verringern, empfiehlt Systemair Schwingungsdämpfer, Verbindungsmanschetten und elastische Verbinder zu montieren. – Falls Sie das Produkt mit freiliegender Ansaugung oder freiliegendem Auslass installieren, ist es erforderlich, ein Schutzgitter anzubringen. -
Seite 13: Testen Sie Die Motorwicklungen
Elektrischer Anschluss Warnung Entzündungsrisiko durch potenziell ex- Sicherheitshinweise plosionsgefährdete Atmosphäre Warnung • Verschließen Sie die Anlage vorsichtig. Gefährdung durch elektrische Spannung! • Montieren Sie die Zubehörteile auf korrekte Weise. • Das Gehäuse muss bei Bedarf vor Stoßeinwirkungen mithilfe eines Split- •... -
Seite 14: Inbetriebnahme
• Stellen Sie sicher, das der Lufteinlass und -auslass nicht frequenz in einzelnen Fällen überschritten wird, setzen blockiert ist. Sie sich vorab mit Systemair in Verbindung. • Stellen Sie sicher, dass das Montagematerial und nicht er- • Startzeit: Min. 60 Sek. -
Seite 15: Betrieb
Stoppen des Produkts über die Stellen Sie sicher, dass keine der Drehzahlstufen Stromzufuhr verringert sich die unerwünschte Geräusche im Produkt erzeugen. Lebensdauer des Motors. Systemair Systemair empfiehlt, einen externen Tragen Sie das Ergebnis im Inbetriebnahmeproto- Drehzahlregler für einen mühelosen koll ein. -
Seite 16: Starten Eines Produkts Mit Einem Ec-Motor
Starten eines Produkts mit einem EC-Motor Stellen Sie sicher, dass das Signal von 0–10 V mit dem Drehzahlregler auf „0“ gesetzt wird. Stellen Sie den installierten Sicherheitsschalter in die Position ON (Ein) und warten Sie 5 Sekunden. Stellen Sie die Ventilatordrehzahl mit dem 0–10-V-Signal des Drehzahlreglers ein. -
Seite 17: Wartung
Wartung Warnung Stellen Sie den Sicherheitsschalter in die Position OFF, bevor Sie Wartungsarbeiten ausführen, es sei denn, in den Anweisungen sind andere Schritte aufgeführt. Stellen Sie sicher, dass der Sicherheitsschalter nicht versehentlich in die Position ON gestellt werden kann. Wartungsplan Garantieansprüche können nur geltend gemacht werden, Arbeiten dokumentiert werden. -
Seite 18: Reinigen Des Produkts
Gesetzen unterzogen werden (in Deutschland: §14 Abs 6 der BetrSichV Betriebssicherheits- verordnung). Dies gilt nicht für Reparaturen, die vom Hersteller ausgeführt werden. Hinweis! Falls Sie in diesem Abschnitt keine Lösung zu Ihrem Problem finden, wenden Sie sich an Systemair den technischen Kundendienst. - Seite 19 Störung Ursache Lösung Das Ventilatorlaufrad ist nicht korrekt Wenden Sie sich an Systemair den ausgewuchtet. technischen Kundendienst. Auf dem Ventiltorlaufrad befindet sich Reinigen Sie das Ventilatorlaufrad sorg- Schmutz. fältig Siehe 9.2 Reinigen des Produkts. Das Ventilatorlaufrad weist Schäden Wenden Sie sich an Systemair den oder Verformungen auf, weil die beför-...
- Seite 20 Hinweis! Dies gilt nicht für EC- oder 3-Phasen- AC-Motoren. Im Motor liegt eine Blockierung vor. Wenden Sie sich an Systemair den technischen Kundendienst. Defekte Motorwicklung Falls möglich, messen Sie die Wider- stände der Motorwicklungen, um diese zu überprüfen.
- Seite 21 Störung Ursache Lösung Der Motor ist überlastet oder die Umge- Lassen Sie den Motor abkühlen. Set- bungstemperatur ist zu hoch. zen Sie den Motorschutz zurück. Fin- den Sie die Ursache für die Überhitzung des Motors. Der Motor ist überlastet. Stellen Sie sicher, dass das Produkt für Bei den elektrischen Komponenten den Montageort nicht geeignet ist.
-
Seite 22: Entsorgung
Hinweis! Die dargestellten Zubehörteile sind nicht im Lieferumfang des Produkts enthalten. Weitere Informationen und sonstiges er- hältliches Zubehör finden Sie unter www.systemair.com oder wenden Sie sich an den technischen Support von Systemair . PRF: Ventilator Ablaufstutzen bei den BaugrößenPRF355–500; PRF EC;... -
Seite 23: Technische Daten
Technische Daten 9.8.1 Übersicht über die technischen Daten Max. Umgebungstemperatur [°C] siehe Datenblatt, das in unserem Onlinekatalog verfügbar ist. Max. Temperatur der geförderten Luft [°C] siehe Datenblatt, das in unserem Onlinekatalog verfügbar ist. Schalldruck [dB] siehe Datenblatt, das in unserem Onlinekatalog verfügbar ist. Spannung, Strom, Frequenz, IP-Schutzart des Gehäuses, siehe Typenschild des Ventilators Gewicht... -
Seite 24: Chemische Komponenten
9.8.3 Chemische Komponenten Bei den verwendeten Standard-Kunststoffarten handelt es sich um Polyethylen (PE) und Polypropylen (PP). Grundsätzlich ist bei der Auswahl des Kunststoffs das Laufradmaterial ausschlaggebend. Hinweis! Die Liste „KOMPATIBILITÄT MIT CHEMISCHEN STOFFEN“ ist in unserem Onlinekatalog ersichtlich. Diese Liste wurde nach bestem Wissen erstellt. -
Seite 25: Produktabmessungen
9.8.4 Produktabmessungen Hinweis! Wird die Maßeinheit nicht genannt, werden die Abmessungen in Millimetern angegeben. PRF 125-250 Tabelle 7 PRF [mm] PRF 125 PRF 160 PRF 180 PRF 200 PRF 250... - Seite 26 PRF AC 355-500, PRF EC, PRF EX ØJ Tabelle 8 PRF AC [mm] PRF AC 355 PRF AC 450 PRF AC 500 PRF AC 500 60Hz 1025 12774 1435 1435 1036 1267 1403 1403...
- Seite 27 Tabelle 8 PRF AC (Forts.) [mm] PRF AC 355 PRF AC 450 PRF AC 500 PRF AC 500 60Hz 1042 1116 M und R 1057 1054 Je nach Motorenmarke Tabelle 9 PRF EC [mm] PRF EC 125 PRF EC 160 PRF EC 180 PRF EC 200 PRF EC 250...
-
Seite 28: Schaltplan
Tabelle 10 PRF EX (Forts.) [mm] PRF EX PRF EX PRF EX PRF EX PRF EX PRF EX PRF EX PRF EX PRF EX 1132 1403 1032 M und R 1054 Je nach Motorenmarke Schaltplan Wichtig Ein falscher Anschluss kann zur Beschädigung oder Zerstö- rung des Motors führen. -
Seite 29: Eu-Konformitätserklärung - Prf
97944 Boxberg Deutschland erklären in alleiniger Verantwortung, dass das Produkt Produktbezeichnung Kunststoffventilatoren – Industrieventilatoren für „Aggressive Gase/Dämpfe“ Typ/Modell PRF 125– 500; PRF 125– 250 EC Identifizierung Seriennummern aus dem Jahr 2024 und neuer den folgenden geltenden Richtlinien entspricht: Maschinenrichtlinie 2006/42 EC DIN EN ISO 12100:2011–03 + AC 2013–08... -
Seite 30: Eu-Konformitätserklärung - Prf-Ex
EU-Konformitätserklärung – PRF-EX Wir, der Hersteller Firma Systemair GmbH Adresse Seehöfer Straße 45 97944 Boxberg Germany erklären in alleiniger Verantwortung, dass das Produkt Produktbezeichnung PRF-EX, Ventilatoren für explosionsgefährdete Bereiche Identifizierung Seriennummern aus dem Jahr 2023 und neuer Der Hersteller erklärt, dass die oben genannten Produkte in ihrer Bauweise und Konstruktion sowie der von uns vermarkteten Ausführung den nachstehend aufgeführten Harmonisierungsvorschriften entsprechen:... -
Seite 32: Ukca-Konformitätserklärung
Deutschland erklären in alleiniger Verantwortung, dass das Produkt Produktbezeichnung Kunststoffventilatoren – Industrieventilatoren für „Aggressive Gase/Dämpfe“ Typ/Modell PRF 125– 500; PRF 125– 250 EC Identifizierung Seriennummern aus dem Jahr 2024 und neuer den folgenden geltenden Richtlinien entspricht: Richtlinien zur 2006/42 EC Bereitstellung von DIN EN ISO 12100:2011–03 + AC 2013–08... - Seite 34 © Copyright Systemair AB Alle Recht vorbehalten Systemair AB behält sich das Recht vor, seine Produkte ohne vorherige Benachrichtigung zu ändern. Dies gilt auch für bereits bestellte Produkte, solange diese Änderung keinen Einfluss auf die zuvor vereinbarten Produktspezifikationen hat. Aus dem Englischen übersetztes Dokument...
