Die Abbildung unten zeigt, wie Sie die Halterungen zum Einbau in einen 300-mm-ETSI-Schrank am Cisco ASR 903-Router
befestigen.

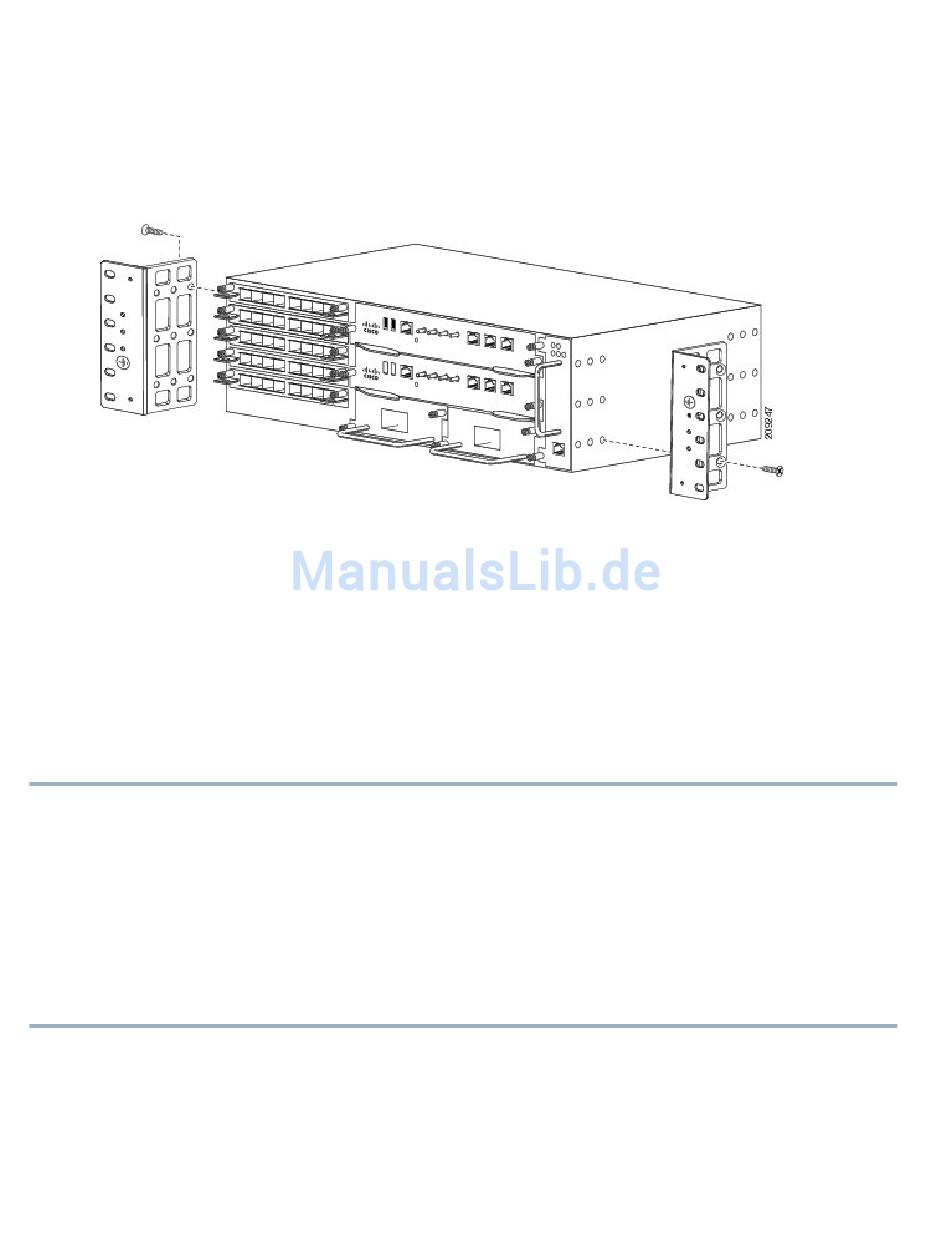

Abbildung 3: Befestigung von Halterungen für einen 300-mm-ETSI-Schrank
Schritt 2 Positionieren Sie eine der Halterungen an der Seite des Chassis und richten Sie die Schraubenlöcher aus.
Schritt 3 Befestigen Sie die Halterung mit den in Schritt 1 entfernten Schrauben am Chassis. Das empfohlene maximale Drehmoment
beträgt 3,16 Nm.
Der A903-FAN-E-Lüftereinschub mit Filter (A903-FAN-F) kann nicht mit den Befestigungsschrauben für den
A903-FAN-Lüftereinschub montiert werden. Bei Verwendung der Leerblende für den Lüftereinschubfilter (A903-FAN-F-B)
tritt dieses Problem nicht auf. Wir empfehlen die Verwendung der kurzen Schrauben aus folgenden Rackmount-Kits, um
eine Beeinträchtigung des Luftfilters während der Rackmontage und beim Austausch des Lüftereinschubs A903-FAN
gegen den Lüftereinschub A903-FAN-E zu vermeiden:
• 19" Rackmount-Kit (A903-RCKMT-19IN)
• ETSI-Rackmount-Kit (A903-RCKMT-ETSI)
Nächster Schritt
Wiederholen Sie Schritt 2 und Schritt 3 für die andere Halterung.
Installation des Router-Chassis im Rack
Gehen Sie folgendermaßen vor, um das Router-Chassis im Rack zu installieren:
Verfahren
Schritt 1 Positionieren Sie das Chassis wie folgt im Rack:
• Wenn die Vorderseite des Chassis (Bedienfeld) an der Vorderseite des Racks ist, setzen Sie die Rückseite des Chassis
zwischen den Montagestützen ein.
8
