Installation eines Schnittstellenmoduls
Verfahren
Schritt 1 Stellen Sie vor dem Einsetzen eines Schnittstellenmoduls sicher, dass das Chassis geerdet ist.
Schritt 2 Um das Schnittstellenmodul einzusetzen, richten Sie die Kanten des Schnittstellenmoduls sorgfältig zwischen der Ober-
und der Unterkante des Router-Steckplatzes aus.
Schritt 3 Schieben Sie das Schnittstellenmodul vorsichtig in den Router-Steckplatz, bis es die Backplane berührt. Die folgende
Abbildung zeigt die Installation des Schnittstellenmoduls.

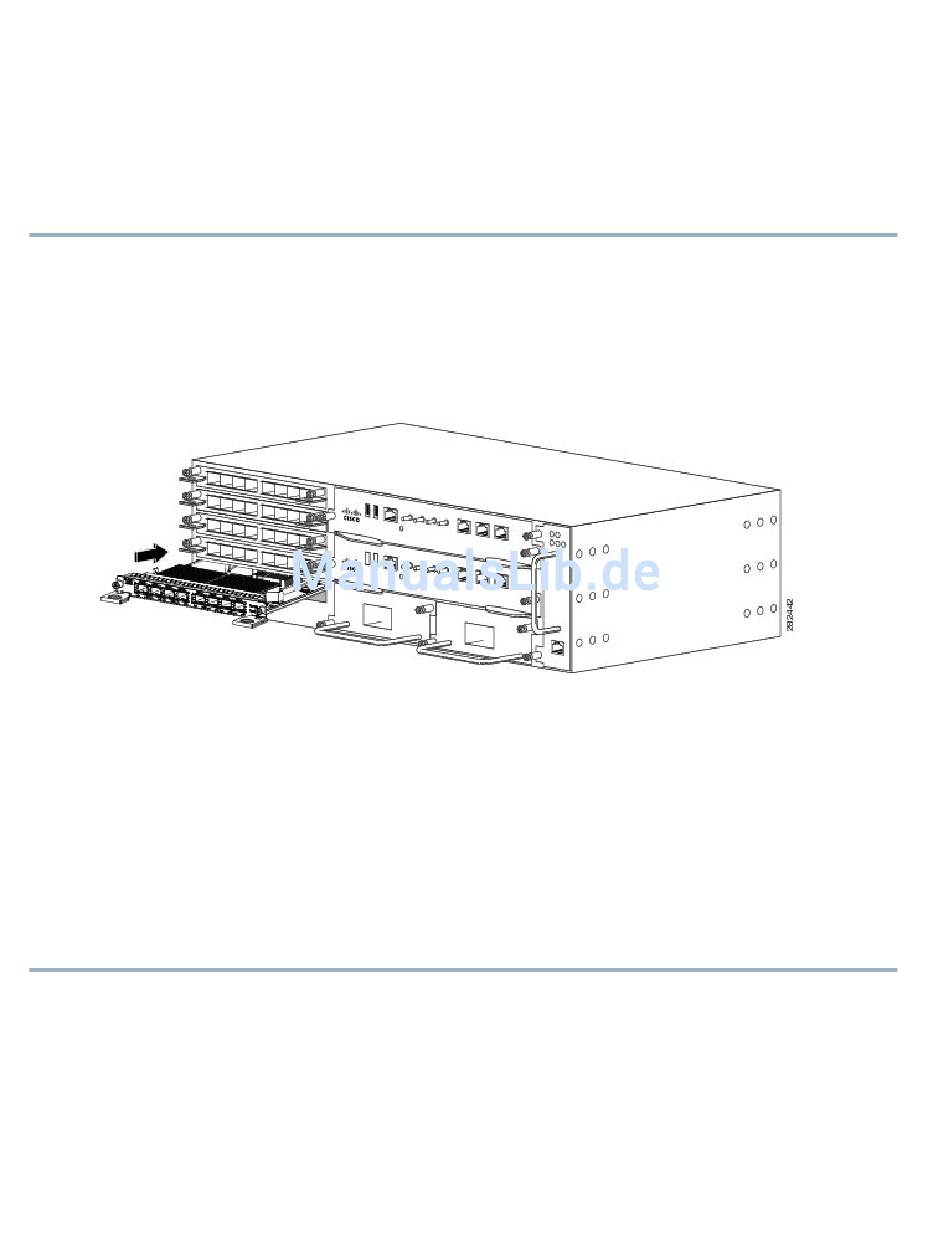

Abbildung 10: Einsetzen eines Schnittstellenmoduls
Schritt 4 Ziehen Sie die Verriegelungs-Rändelschrauben auf beiden Seiten des Schnittstellenmoduls fest. Das empfohlene maximale
Drehmoment beträgt 0,62 Nm.
Schritt 5 Schließen Sie alle Kabel an jedes Schnittstellenmodul an.
Schließen Sie alle nicht benutzten SFP-Ports mit SFP-Staubkappen, um zu verhindern, dass sich im Gehäuse
Hinweis
Staub ansammelt. Die Staubkappen (Cisco Teilenummer A900-DCAP-SFP-S= (24 Kappen pro Packung) oder
Cisco Teilenummer A900-DCAP-SFP-L= (240 Kappen pro Packung)) können bei Cisco bestellt werden.
10-Gigabit-Ethernet-Schnittstellenmodule auf den Modulen A900-RSP1 und A900-RSP2A-64 werden in den
Hinweis
Steckplätzen 4 und 5 nicht unterstützt.
Hinweis
Schließen Sie alle nicht benutzten RJ-45-, SFP, XFP- und QSFP-Ports am Schnittstellenmodul mit den
entsprechenden Staubkappen, um zu verhindern, dass sich im Gehäuse Staub ansammelt. Weitere Informationen
zu Staubkappen finden Sie im Abschnitt Installation von Staubkappen im Hardware-Installationshandbuch
der Aggregation Services Router Cisco ASR 903 und ASR 903U.
Verwenden Sie nicht die Aushebegriffe des Schnittstellenmoduls oder des Netzteils, um das Chassis anzuheben,
Vorsicht
da diese dadurch beschädigt werden können.
Installation des Netzteils
Der Cisco ASR 903-Router bietet folgende Stromversorgung:
• Gleichstrom
