Verfahren
Schritt 1 Richten Sie den Lüftereinschub so aus, dass sich die unverlierbaren Schrauben auf der linken Seite seiner Frontplatte
befinden. Die folgende Abbildung zeigt die Ausrichtung des Lüftereinschubs.

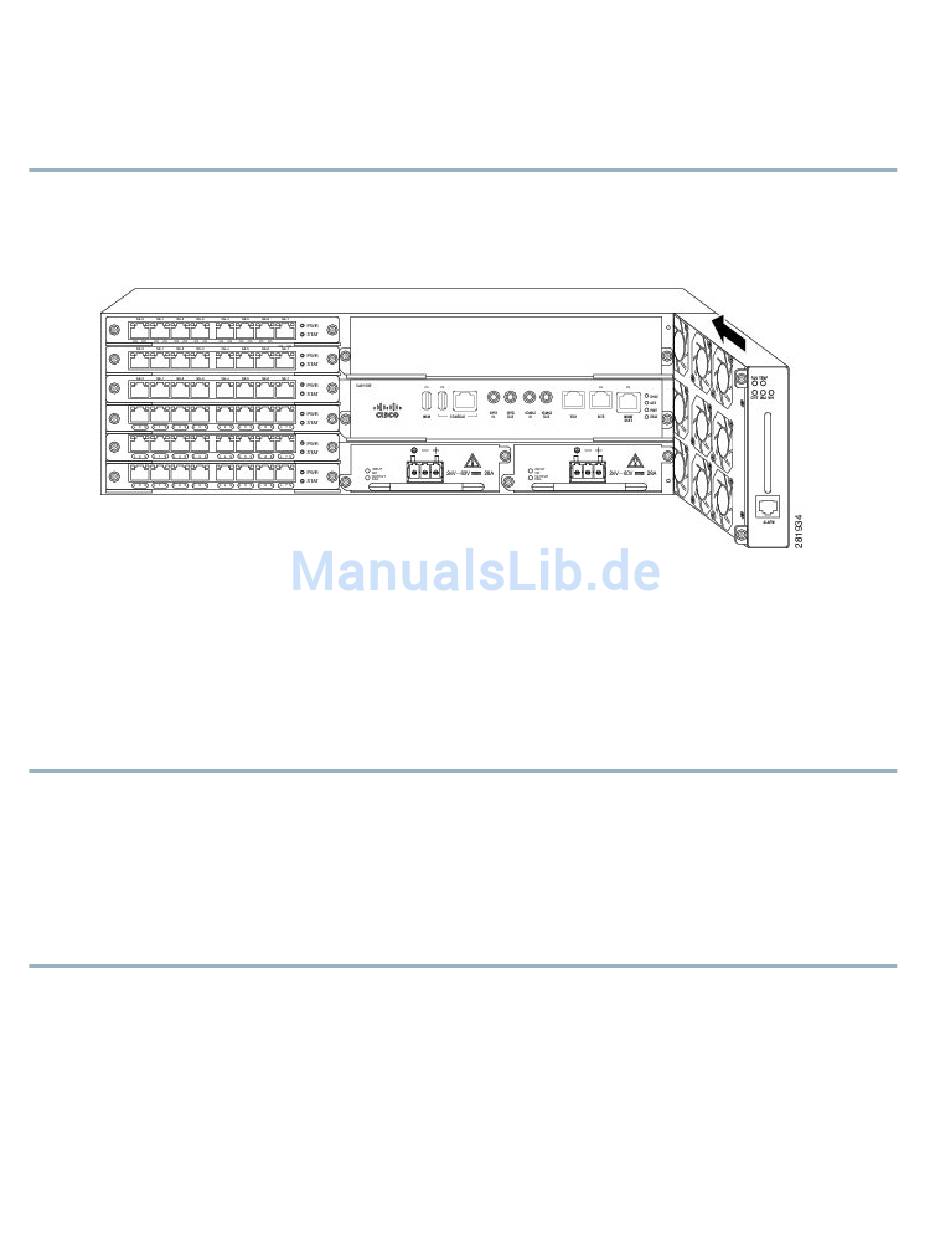

Abbildung 8: Installation des Lüftereinschubs
Schritt 2 Schieben Sie den Lüftereinschub in das Chassis, bis er vollständig eingesetzt ist.
Die Lüfter sind auf der linken Seite des Lüftereinschubs zugänglich. Halten Sie Ihre Finger, Kleidung und
Vorsicht
Schmuck von den Lüftern fern. Fassen Sie den Lüftereinschub ausschließlich am Griff an.
Hinweis
Bei der Installation der Verkabelung an den RSPs wird empfohlen, eine ausreichende Kabelreserve freizulassen,
um bei Bedarf den Lüftereinschub entfernen zu können.
Schritt 3 Befestigen Sie den Lüftereinschub mithilfe der unverlierbaren Schrauben am Chassis. Das empfohlene maximale
Drehmoment beträgt 0,62 Nm.
Damit ist das Verfahren für die Installation oder den Austausch des Lüftereinschubs in einem Cisco ASR 903-Router
abgeschlossen.
Installation eines RSP-Moduls
Gehen Sie folgendermaßen vor, um ein RSP-Modul im Router-Chassis zu installieren:
Verfahren
Schritt 1 Wählen Sie einen Steckplatz für das Modul. Stellen Sie sicher, dass genügend Platz für alle Geräte ist, die mit den Ports
am Modul verbunden werden. Wenn eine Modul-Füllplatte in den Steckplatz eingesetzt ist, in dem Sie das Modul installieren
möchten, entfernen Sie die Platte, indem Sie die 2 Phillips-Flachkopfschrauben entfernen.
Schritt 2 Öffnen Sie beide Auswerferhebel am neuen Modul vollständig, wie in der Abbildung unten gezeigt.
Um Schäden durch statische Entladung zu verhindern, berühren Sie die Module nur an den Tragevorrichtungen.
Vorsicht
12
