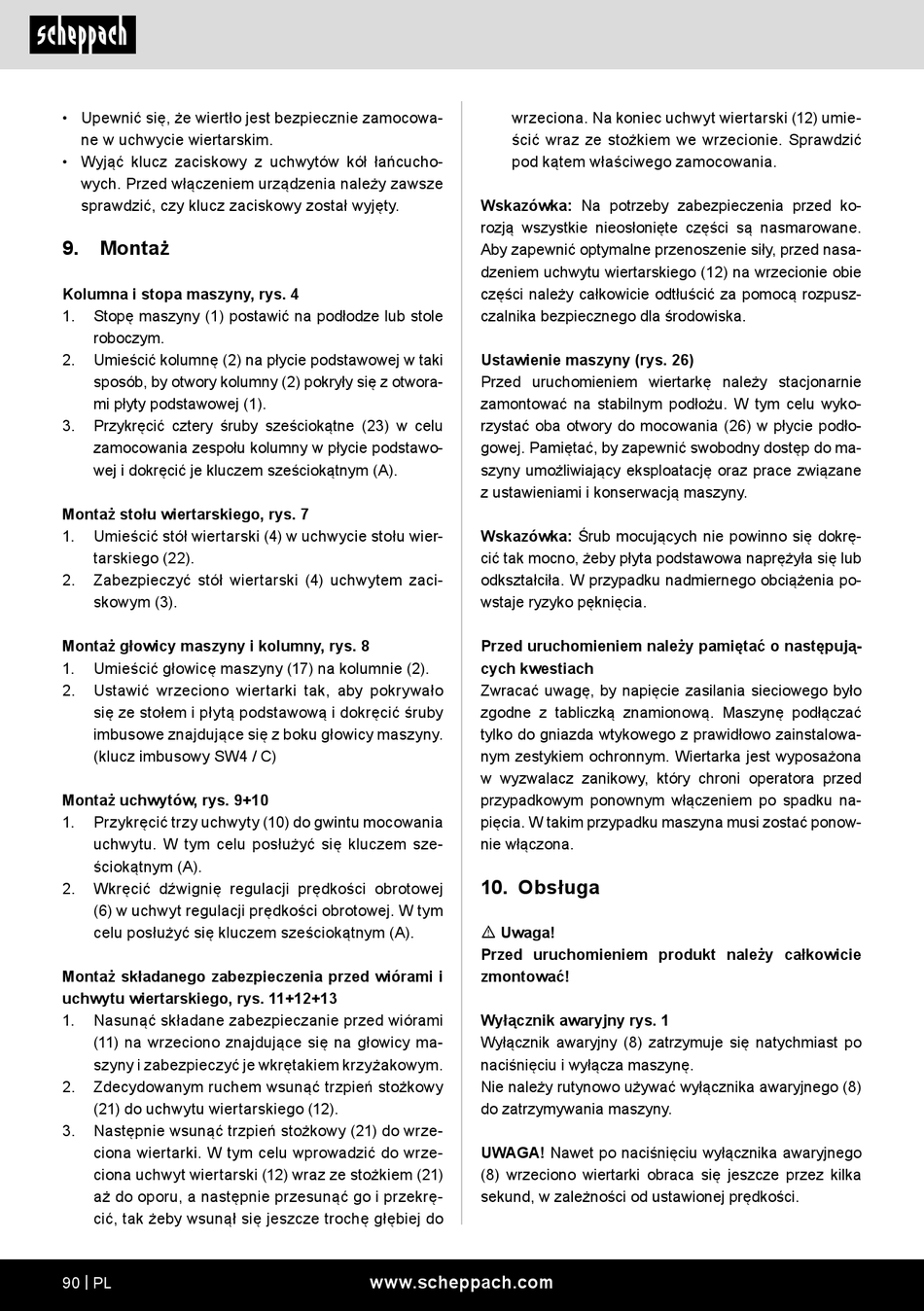

• Upewnić się, że wiertło jest bezpiecznie zamocowa-
ne w uchwycie wiertarskim.
• Wyjąć klucz zaciskowy z uchwytów kół łańcucho-
wych. Przed włączeniem urządzenia należy zawsze
sprawdzić, czy klucz zaciskowy został wyjęty.
9. Montaż
Kolumna i stopa maszyny, rys. 4
1. Stopę maszyny (1) postawić na podłodze lub stole
roboczym.
2. Umieścić kolumnę (2) na płycie podstawowej w taki
sposób, by otwory kolumny (2) pokryły się z otwora-
mi płyty podstawowej (1).
3. Przykręcić cztery śruby sześciokątne (23) w celu
zamocowania zespołu kolumny w płycie podstawo-
wej i dokręcić je kluczem sześciokątnym (A).
Montaż stołu wiertarskiego, rys. 7
1. Umieścić stół wiertarski (4) w uchwycie stołu wier-
tarskiego (22).
2. Zabezpieczyć stół wiertarski (4) uchwytem zaci-
skowym (3).
Montaż głowicy maszyny i kolumny, rys. 8
1. Umieścić głowicę maszyny (17) na kolumnie (2).
2. Ustawić wrzeciono wiertarki tak, aby pokrywało
się ze stołem i płytą podstawową i dokręcić śruby
imbusowe znajdujące się z boku głowicy maszyny.
(klucz imbusowy SW4 / C)
Montaż uchwytów, rys. 9+10
1. Przykręcić trzy uchwyty (10) do gwintu mocowania
uchwytu. W tym celu posłużyć się kluczem sze-
ściokątnym (A).
2. Wkręcić dźwignię regulacji prędkości obrotowej
(6) w uchwyt regulacji prędkości obrotowej. W tym
celu posłużyć się kluczem sześciokątnym (A).
Montaż składanego zabezpieczenia przed wiórami i
uchwytu wiertarskiego, rys. 11+12+13
1. Nasunąć składane zabezpieczanie przed wiórami
(11) na wrzeciono znajdujące się na głowicy ma-
szyny i zabezpieczyć je wkrętakiem krzyżakowym.
2. Zdecydowanym ruchem wsunąć trzpień stożkowy
(21) do uchwytu wiertarskiego (12).
3. Następnie wsunąć trzpień stożkowy (21) do wrze-
ciona wiertarki. W tym celu wprowadzić do wrze-
ciona uchwyt wiertarski (12) wraz ze stożkiem (21)
aż do oporu, a następnie przesunąć go i przekrę-
cić, tak żeby wsunął się jeszcze trochę głębiej do
90 | PL
wrzeciona. Na koniec uchwyt wiertarski (12) umie-
ścić wraz ze stożkiem we wrzecionie. Sprawdzić
pod kątem właściwego zamocowania.
Wskazówka: Na potrzeby zabezpieczenia przed ko-
rozją wszystkie nieosłonięte części są nasmarowane.
Aby zapewnić optymalne przenoszenie siły, przed nasa-
dzeniem uchwytu wiertarskiego (12) na wrzecionie obie
części należy całkowicie odtłuścić za pomocą rozpusz-
czalnika bezpiecznego dla środowiska.
Ustawienie maszyny (rys. 26)
Przed uruchomieniem wiertarkę należy stacjonarnie
zamontować na stabilnym podłożu. W tym celu wyko-
rzystać oba otwory do mocowania (26) w płycie podło-
gowej. Pamiętać, by zapewnić swobodny dostęp do ma-
szyny umożliwiający eksploatację oraz prace związane
z ustawieniami i konserwacją maszyny.
Wskazówka: Śrub mocujących nie powinno się dokrę-
cić tak mocno, żeby płyta podstawowa naprężyła się lub
odkształciła. W przypadku nadmiernego obciążenia po-
wstaje ryzyko pęknięcia.
Przed uruchomieniem należy pamiętać o następują-
cych kwestiach
Zwracać uwagę, by napięcie zasilania sieciowego było
zgodne z tabliczką znamionową. Maszynę podłączać
tylko do gniazda wtykowego z prawidłowo zainstalowa-
nym zestykiem ochronnym. Wiertarka jest wyposażona
w wyzwalacz zanikowy, który chroni operatora przed
przypadkowym ponownym włączeniem po spadku na-
pięcia. W takim przypadku maszyna musi zostać ponow-
nie włączona.
10. Obsługa
m Uwaga!
Przed uruchomieniem produkt należy całkowicie
zmontować!
Wyłącznik awaryjny rys. 1
Wyłącznik awaryjny (8) zatrzymuje się natychmiast po
naciśnięciu i wyłącza maszynę.
Nie należy rutynowo używać wyłącznika awaryjnego (8)
do zatrzymywania maszyny.
UWAGA! Nawet po naciśnięciu wyłącznika awaryjnego
(8) wrzeciono wiertarki obraca się jeszcze przez kilka
sekund, w zależności od ustawionej prędkości.
