5‐10 Wartung und Reparatur
Abdeckung von Lampenkopf mit internem Gebläse abnehmen
Untere Abdeckung anheben

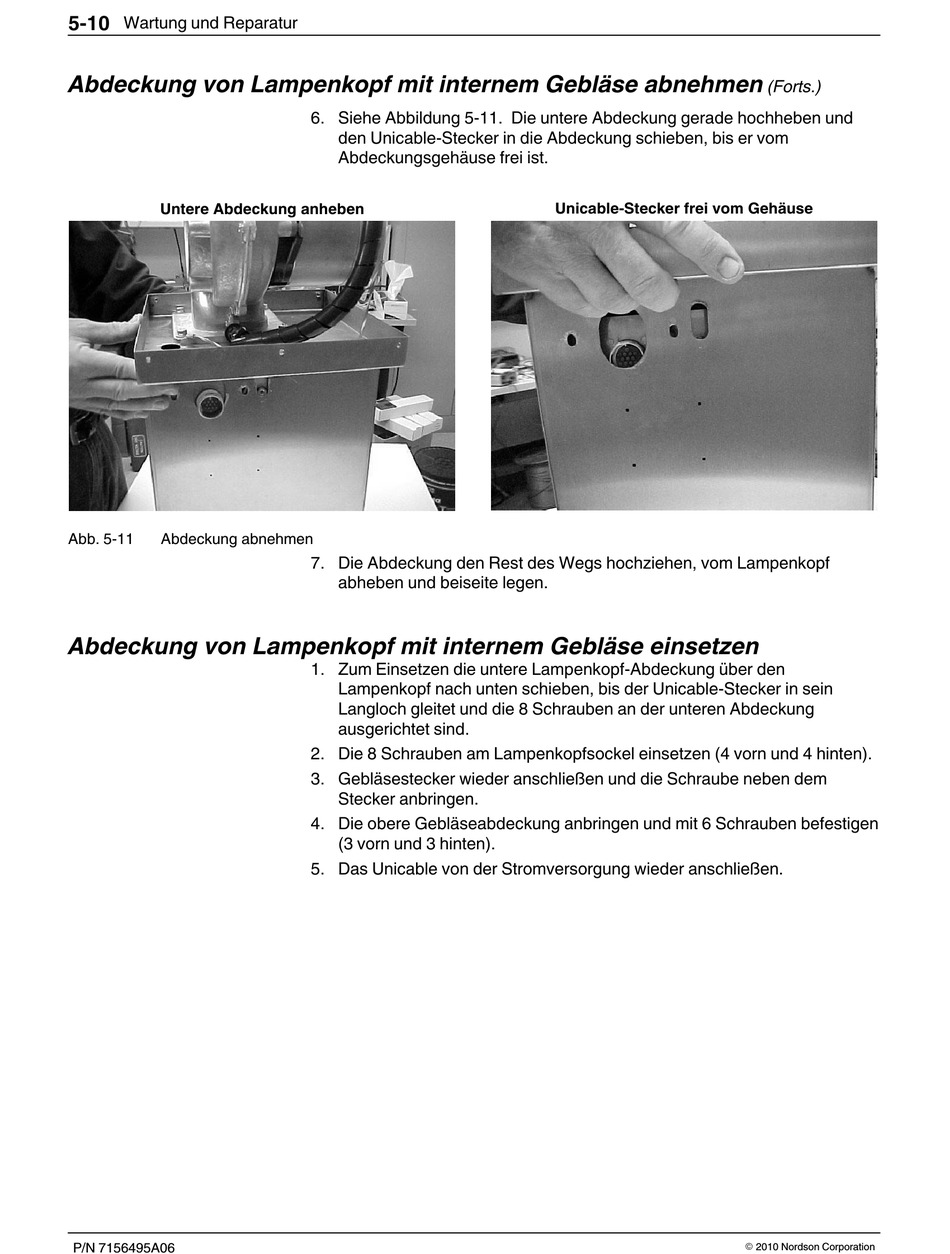

Abb. 5‐11 Abdeckung abnehmen
Abdeckung von Lampenkopf mit internem Gebläse einsetzen
P/N 7156495A06
6. Siehe Abbildung 5‐11. Die untere Abdeckung gerade hochheben und
den Unicable-Stecker in die Abdeckung schieben, bis er vom
Abdeckungsgehäuse frei ist.
7. Die Abdeckung den Rest des Wegs hochziehen, vom Lampenkopf
abheben und beiseite legen.
1. Zum Einsetzen die untere Lampenkopf-Abdeckung über den
Lampenkopf nach unten schieben, bis der Unicable-Stecker in sein
Langloch gleitet und die 8 Schrauben an der unteren Abdeckung
ausgerichtet sind.
2. Die 8 Schrauben am Lampenkopfsockel einsetzen (4 vorn und 4 hinten).
3. Gebläsestecker wieder anschließen und die Schraube neben dem
Stecker anbringen.
4. Die obere Gebläseabdeckung anbringen und mit 6 Schrauben befestigen
(3 vorn und 3 hinten).
5. Das Unicable von der Stromversorgung wieder anschließen.
Unicable-Stecker frei vom Gehäuse
(Forts.)
