Lampenkolben ersetzen
HINWEIS: Den aus Quarz bestehenden Teil des Kolbens nicht mit bloßen
Händen berühren. Schutzhandschuhe verwenden.
4. Siehe Abbildung 5‐4. Die Enden des Kolbens fassen und den Kolben
nach einer Seite hin drücken. Ein Ende des Kolbens aus der
Halteöffnung heben; das andere Ende sollte sich aus der anderen
Halteöffnung lösen.
5. Ein Ende des neuen Kolbens in die Halteöffnung einsetzen, nach einer
Seite hin drücken und den Kolben an seinen Platz absenken. Das
andere Ende des Kolbens in die andere Halteöffnung einführen.
6. Den alten Lampenkolben in die Verpackung des neuen Kolbens legen
und entsprechend den in Ihrem Unternehmen geltenden
Entsorgungsrichtlinien entsorgen. Hinweise zur Rückgabe alter
Lampenkolben siehe Sicherheitshinweise.
7. Den HF-Schirm mit Hilfe der acht M4 Schrauben wieder am
Lampenkopfsockel anbringen. Schrauben mit 1,18 bis 1,57 NSm
(0.87 bis 1.16 lb‐ft) festziehen.

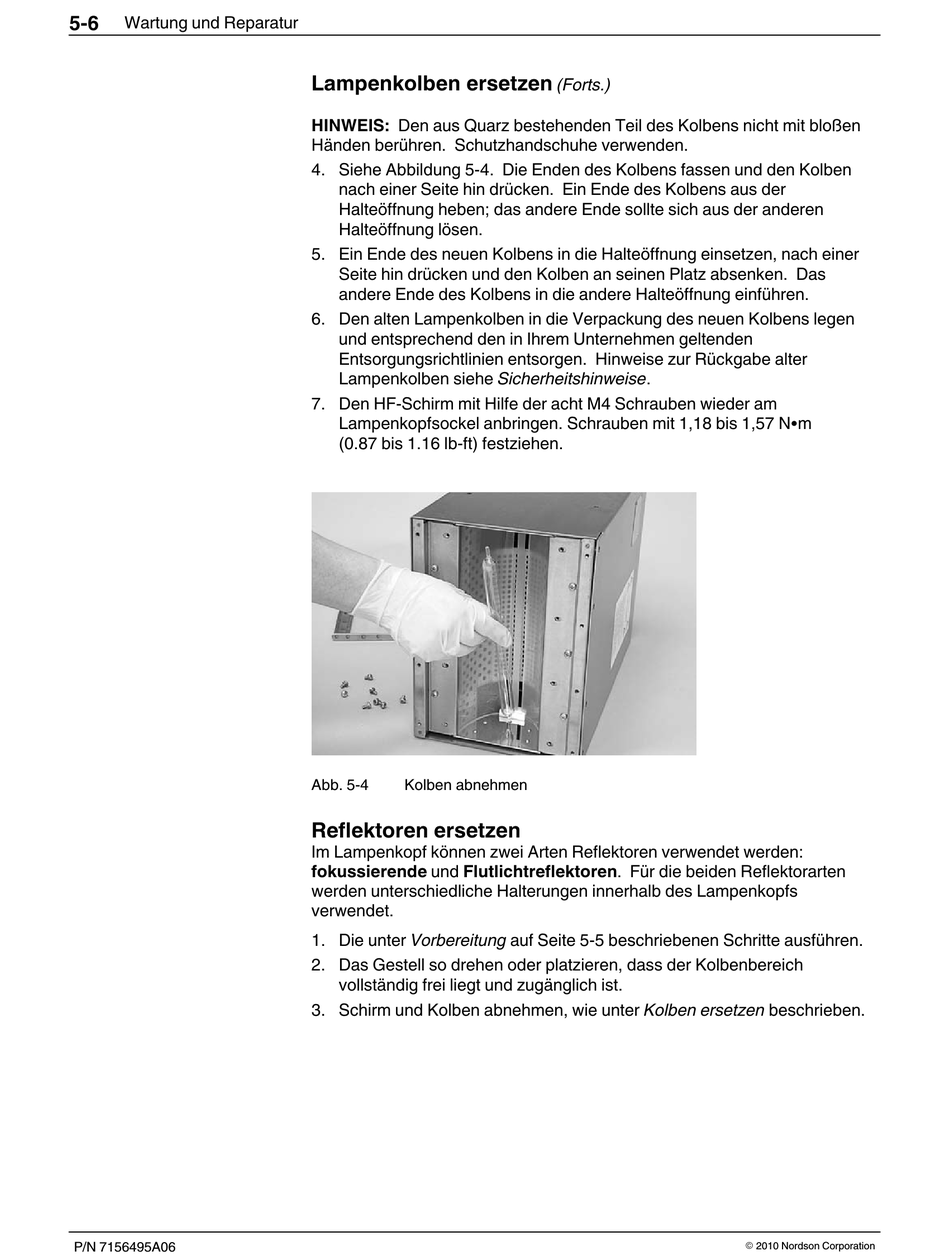

Abb. 5‐4 Kolben abnehmen

Reflektoren ersetzen

Im Lampenkopf können zwei Arten Reflektoren verwendet werden:
fokussierende und Flutlichtreflektoren. Für die beiden Reflektorarten
werden unterschiedliche Halterungen innerhalb des Lampenkopfs
verwendet.
1. Die unter Vorbereitung auf Seite 5‐5 beschriebenen Schritte ausführen.
2. Das Gestell so drehen oder platzieren, dass der Kolbenbereich
vollständig frei liegt und zugänglich ist.
3. Schirm und Kolben abnehmen, wie unter Kolben ersetzen beschrieben.
(Forts.)
