3‐16
Installation
oberer
Druck-
Anschluss
Externes Gebläse

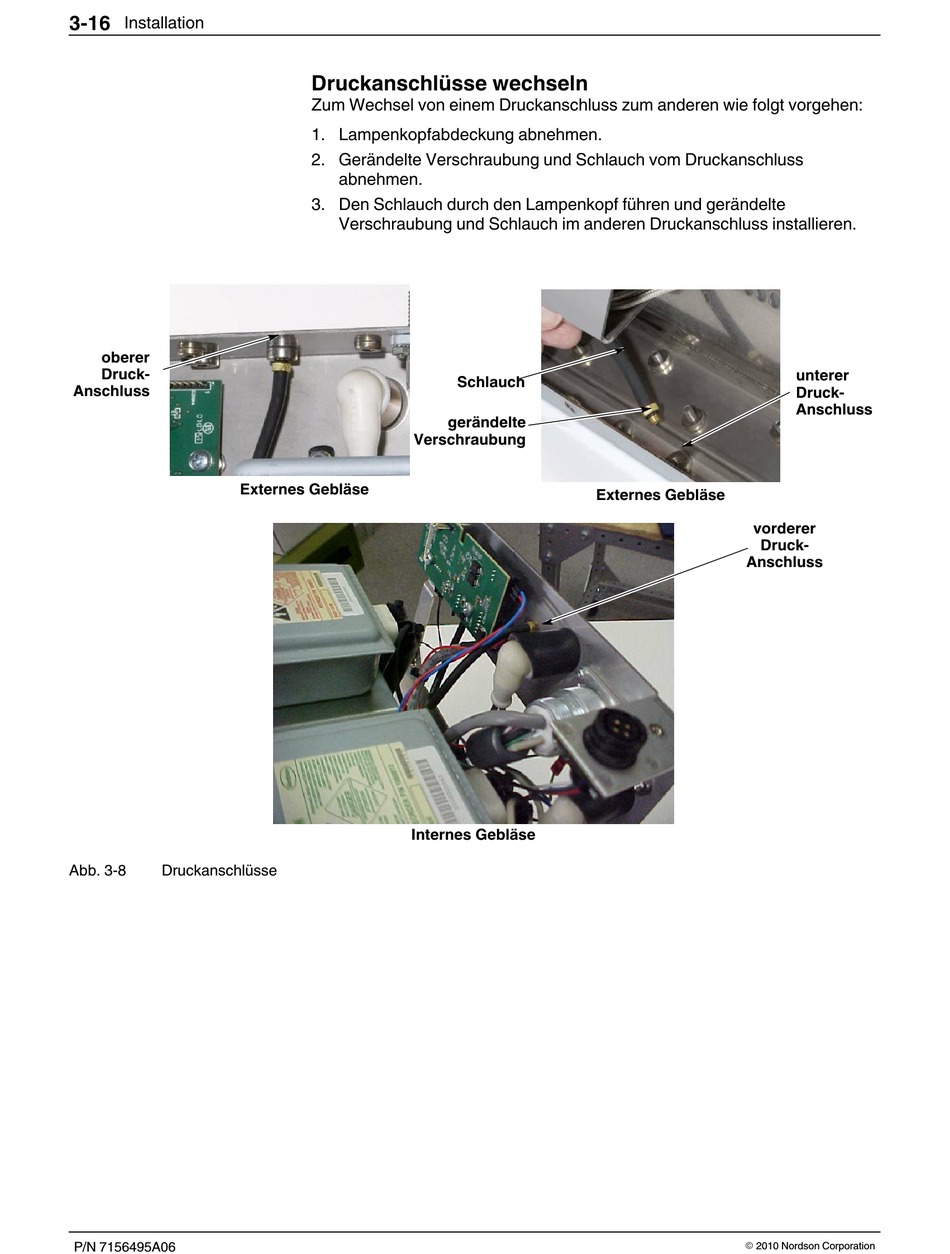

Abb. 3‐8
Druckanschlüsse
P/N 7156495A06
Druckanschlüsse wechseln
Zum Wechsel von einem Druckanschluss zum anderen wie folgt vorgehen:
1. Lampenkopfabdeckung abnehmen.
2. Gerändelte Verschraubung und Schlauch vom Druckanschluss
abnehmen.
3. Den Schlauch durch den Lampenkopf führen und gerändelte
Verschraubung und Schlauch im anderen Druckanschluss installieren.
Schlauch
gerändelte
Verschraubung
Internes Gebläse
Externes Gebläse
vorderer
Druck-
Anschluss
E 2010 Nordson Corporation
unterer
Druck-
Anschluss
