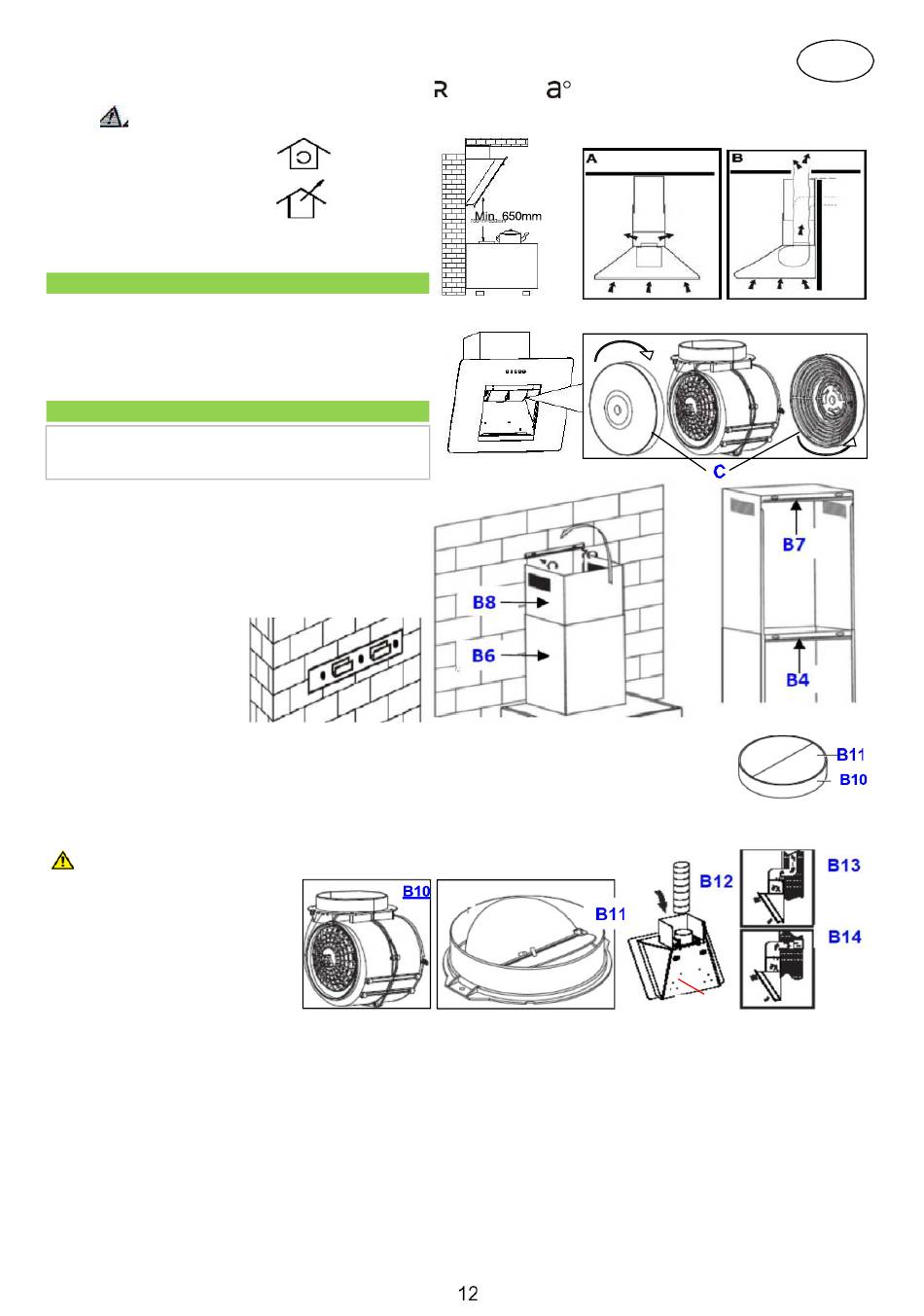

17. MONTAGEANLEITUNG
Sicherheitsabstand zwischen Kochfeld und Haube beachten.
(A) Umluft-Filterbetrieb
(B) Abluftbetrieb
Achtung! Kohlefilter C nur im Umluft Betrieb
einsetzen.
A Montage fur Umluft Filterbetrieb
Gleiches Vorgehen wie unter nachfolgendem Kapitel
B beschrieben. Der Schritt 12. entfalltjedoch.
Zudem setzen Sie var Montage der Metallfilter die
Kohlefilter C ein.
B Montage tor Abluftbetrieb
Var Beginn des Montage den Metallfilter entfernen
1.
Mit Hilfe der mitgelieferten Bohrschablone die
Bohrlocher an der Wand anzeichnen.
Anschliessend je ein 8 mm Loch an den
angezeichneten Stellen in die Wand bohren und die
Dubel setzen.
2.
Hauben-Halterung B3
mit 3 Schrauben an
der Wand befestigen.
3. Falls die Einweg-
Ventilklappen B11
nicht montier sind,
mussen Sie diese im
bereits integrierten
Abluftstutzen
B10 montieren.
Die mitge/ieferten Dubel sind fur Jestes Mauerwerk vorgesehen.
4. Die Haube an der Halterung
festschrauben, damit die Haube nicht versehentlich aushangen kann.
5.
Den Befestigungsbugel
6.
Den ausseren Kaminschacht
aufgehangten Haube aufsetzen.
7. Den fixierten Befestigungsbugel
Bohrlocher mit einem Stift an der Wand markieren.
8. Den Kaminschacht von der Haube entfernen, den fixierten Befestigungsbugel
legen.
9. An den markierten Stellen zwei Locher in die Wand bohren und 2 Dubel setzen.
