Zu diesem Dokument
Dieses Dokument richtet sich an Fachkräfte für Installation
und Instandhaltung (Administratoren, Instandhalter, Ser-
vice, Betreiber).
Es enthält Informationen zum sicheren und sachgerechten
Einbau.
Die Originalsprache dieses Dokuments ist Deutsch.
Weiterführende Dokumente
Nummer
Dokument
Bedienungsanleitung – CTBA & CTBP
P2543BA
Programmieranleitung – S169263
P2544PM
CTBA & CTBP
Montageanleitung – Werkzeughalter
P2614MA
Stay Alive
2
Softwareanforderungen
•
Bootloader: S169353-101 oder neuer
•
Steuerung: z. B. S168813-1.9 oder neuer
•
Messkarte: S169263-212 oder neuer
3
Produktbeschreibung
Werkzeug
Modul
Bestell-Nr.
Winkelkopf
ACA00-R2-G1-LD4
ACASA-R2-G1-LD4
ACA00-R3-G1-LD4
Pistole
ACP00-R2-G1-LD4
ACPSA-R2-G1-LD4
ACP00-R3-G1-LD4
TAG
Das TAG Modul ermöglicht das Orten von Werkzeugen in-
nerhalb eines Ortungssystems.
Gyroskop
In der Endphase (ab Schwellenmoment) eines win-
kelgesteuerten Schraubablaufs führt jede Win-
kelbewegung des Werkzeugs zu einer Abweichung des
Anzugswinkels vom gewünschten Winkel. Diese Win-
kelbewegung des Werkzeugs kann durch die Verwendung
einer Abstützung vermindert werden.
Das Gyroskop, welches in diesem Modul verwendet wird,
misst die Winkelbewegung in dieser Phase und korrigiert
den Abschaltwinkel, was wiederum eine Abstützung über-
flüssig macht.
Stay Alive
In Verbindung mit einem Werkzeughalter (wahlweise für
Winkel oder Pistole) verhindert der AdapterStay Alive,
dass das Werkzeug in den Standby-Modus fällt.
10

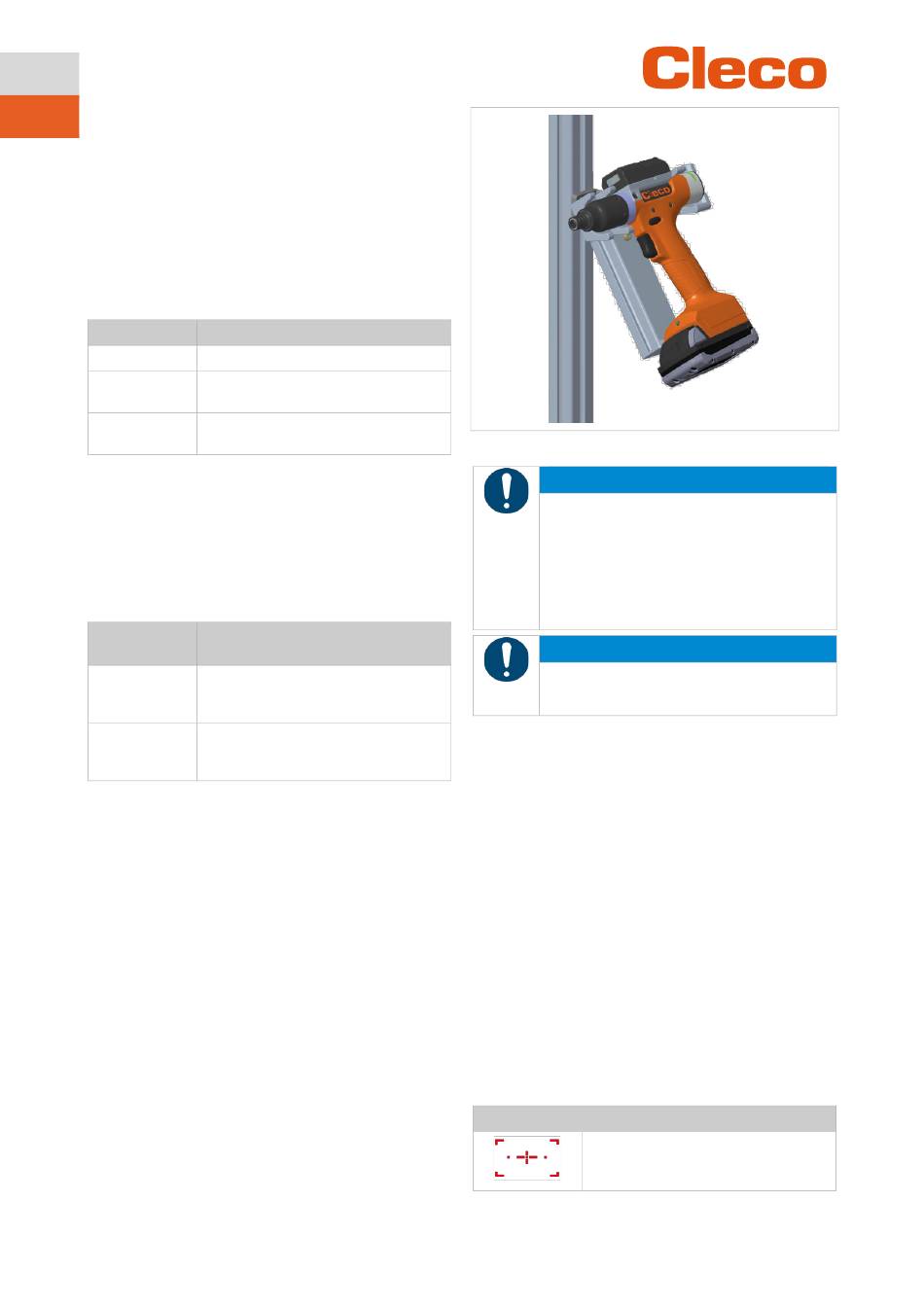

Abb. 3-1: Werkzeugablage + Werkzeug Pistole dargestellt
2D-Reader
Der 2D-Reader ermöglicht das Lesen folgender
(Bar)codes:
Codabar
CODE-11
CODE-128
CODE-39
CODE-93
EAN-13
EAN-8
Interleaved 2of5 UPC-E
Trioptic
CODE-39
2D Reader: R2
P2574MA | REV D l 2025-03
Hinweis
Funktionsstörung
Zubehör nur mit passender Werkzeugablage
inklusiv dem passenden Netzteil mit Span-
nung versorgen.
► Winkelschrauber – Werkzeugablage
Bestell-Nr. S600421
► Pistole – Werkzeugablage Bestell-Nr.
S600420
Hinweis
Funktionsstörung
An die Anschlusspins keine externe Span-
nung anlegen.
MSI
2D Chinese Sensi-
ble
RSS-14
2D Chinese Sensi-
ble
RSS-Expanded
2D Codablock A
RSS-Expanded
2D Codablock F
RSS Limited
2D Datamatrix
UCC/EAN-128
2D micro PDF417
UPC-A
2D PDF417
UPC-E1
Laser Fadenkreuz
Laserschutzklasse 2 nach IEC/EN
60825-1
