Digitus DA-73120 Kurzanleitung Zur Installation

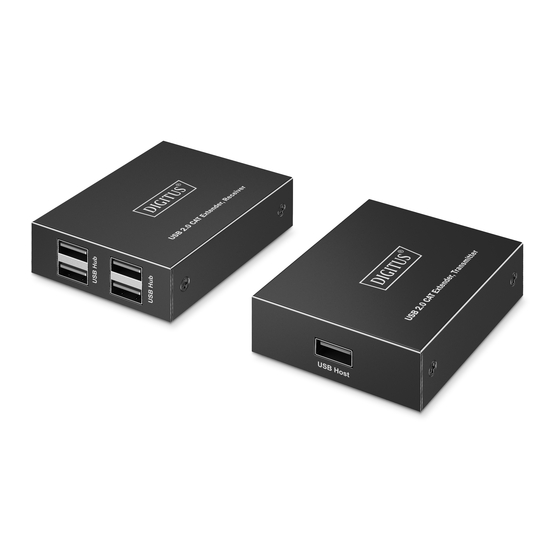

Usb 2.0 cat extender, 4 port usb-a, 150m
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DA-73120
Inhaltszusammenfassung für Digitus DA-73120
- Seite 1 USB 2.0 CAT Extender, 4 Port USB-A, 150m Kurzanleitung zur Installation DA-73120...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht Einführung ..............3 Technische Merkmale ..........4 Inhalt der Verpackung ..........5 Spezifikation .............. 5 Ports und Schnittstellen ..........7 Anschluss-Diagramm ..........8 Q&A ................9 Wichtige Sicherheitshinweise: Um einen elektrischen Schlag zu vermeiden, stellen Sie bitte • sicher, dass alle Geräte ordnungsgemäß geerdet sind. Stellen Sie das Gerät nicht in der Nähe oder über einem •... -
Seite 3: Einführung
1. Einführung Dieser USB Extender bietet eine zuverlässige Lösung, USB- Signale über Entfernungen von bis zu 150 Metern mit Hilfe eines CAT 6 (oder höheres) Netzwerkkabels (nicht im Lieferumfang enthalten) ohne Signalverlust zu übertragen. Ideal für den Einsatz in großflächigen Büros, Konferenzräumen, Überwachungsanlagen oder industriellen Umgebungen, in denen längere USB-Verbindungen erforderlich sind. -
Seite 4: Technische Merkmale
2. Technische Merkmale USB-Verlängerung über 150m: Erweitert USB-Signale auf • bis zu 150m Länge über ein CAT 6 (oder höheres) Patchkabel ohne Signalverlust Kaskadierung – Erweiterung auf bis zu 300m (2x 150m) • unter Verwendung eines Netzwerkswitches Sendereinheit wird über den Host PC mit Strom versorgt •... -
Seite 5: Inhalt Der Verpackung
3. Inhalt der Verpackung 1x Transmitter • 1x Receiver • 1x Kurzanleitung zur Installation • • 1x USB-A 2.0 Kabel 1,2m 1x Netzteil (DC 5V/1A) 1,5m • 4. Spezifikation Maximale 150m (über CAT 6 oder höher) Reichweite USB-Ports 4x USB 2.0 Eingänge Übertragungsrate Bis zu 480 Mbps (USB 2.0) ESD-Schutz (Elektrostatische... - Seite 6 1x RJ45 Eingang (Gigabit Ethernet) – Anschluss CAT Übertragungskabel 1x Netzteilanschluss (DC 5V/1A) – Anschluss externes Netzteil 1x Reset-Taste TX: Über Quellgerät Stromversorgung RX: DC5V/1A TX: ≤ 2W Stromversorgung RX: ≤ 2W Betriebstemperatur -20°C bis 60°C TX ca. 3,5 W, Stromverbrauch RX ca.
-
Seite 7: Ports Und Schnittstellen
5. Ports und Schnittstellen Sender Anschluss mit CAT 6 (oder RJ45-Anschluss höheres) Netzwerkkabel USB-A Anschluss Anschluss an einen Host PC Empfänger Drücken Sie , um das Gerät Reset-Taste neu zu starten Anschluss mit CAT 6 RJ45-Anschluss (oder höheres) Netzwerkkabel Anschluss mit Stromeingang DC5V/1A-Netzadapter... -
Seite 8: Anschluss-Diagramm
Anschluss von USB 2.0-Geräten USB-A- wie USB-Flash-Laufwerk, Anschlüsse Tastatur, Maus, Kamera 6. Anschluss-Diagramm Eins-zu-eins-Verbindung Kaskadierung über einen Netzwerkswitch... -
Seite 9: Q&A
Anweisungen zum Anschluss 1. Verbinden Sie den Sender über ein USB-Kabel mit dem Host-PC und schließen Sie die USB-Geräte ebenfalls über USB-Kabel an den Empfänger an. 2. Verbinden Sie den Sender und den Empfänger mit einem CAT 6 (oder höher) Netzwerkkabel. 3. - Seite 10 F: Der Empfänger ist instabil, wenn er an eine externe Webkamera angeschlossen ist? A： 1) Wenn Sie USB-Geräte mit hoher Leistung anschließen, müssen Sie die externen Geräte zusätzlich mit Strom versorgen. Hiermit erklärt die ASSMANN Electronic GmbH, dass die Konformitätserklärung Bestandteil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern.
