Digitus DA-70142 Benutzerhandbuch
Usb 2.0 über cat5/6
extender bis zu 100 m
Quicklinks
USB 2.0 über Cat5/6
Extender bis zu 100 m
Benutzerhandbuch
DA-70142

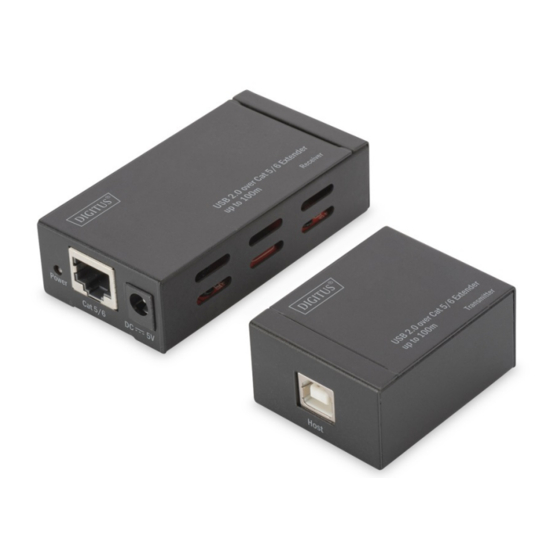

Dies ist ein USB 2.0 Extender. Er vergrößert die Entfernung des USB-Geräts
mit einem Cat5e/6-Kabel auf 100 m Entfernung vom Host (Computer). Bei
Anschluss am Ethernet-Switch kann das USB-Gerät mit zwei 100 m Cat5e/6-
Kabeln bis zu 200 m vom Host entfernt aufgestellt werden. Die maximale
Übertragungsgeschwindigkeit von USB 2.0 beträgt bis zu 480 Mbps und die
tatsächliche Übertragungsgeschwindigkeit dieses Produkts beträgt
150 Mbps. Es integriert 10/100 Mbps Fast Ethernet MAC/PHY und ist ein
Embedded Ethernet 802.3/3u Transceiver, sowie kompatibel mit
100Base-TX und 10Base-T PMD Level Standards. Es unterstützt Windows XP,
Vista 32-Bit und 64-Bit, Windows 7 32-Bit und 64-Bit.
Verwandte Anleitungen für Digitus DA-70142
Inhaltszusammenfassung für Digitus DA-70142
- Seite 1 USB 2.0 über Cat5/6 Extender bis zu 100 m Benutzerhandbuch DA-70142 Dies ist ein USB 2.0 Extender. Er vergrößert die Entfernung des USB-Geräts mit einem Cat5e/6-Kabel auf 100 m Entfernung vom Host (Computer). Bei Anschluss am Ethernet-Switch kann das USB-Gerät mit zwei 100 m Cat5e/6- Kabeln bis zu 200 m vom Host entfernt aufgestellt werden.
- Seite 2 Ausstattungsdetails Kompatible USB 2.0 Spezifikation; Unterstützt Hochgeschwindigkeits- (150 Mbps), Full-Speed- (12 Mbps) oder Low-Speed- (1,5 Mbps) USB-Geräte. USB-Geräte können mit Cat5e/6-Kabel bis zu 100 Meter arbeiten. Bei Anschluss am Ethernet-Switch kann das USB-Gerät mit zwei Cat5e/6-Kabeln bis zu 200 m vom Host entfernt aufgestellt werden. ...
- Seite 3 Beschreibung des Bedienfelds Sender: Empfänger: ２...
- Seite 4 Treiberinstallation und -vorbereitung Die Treiberinstallation besteht aus drei Schritten: Schritt 1: USB LAN Extender Treiberinstallation Dieser Treiber unterstützt 3 Sprachmenüs für Englisch, vereinfachtes Chinesisch und traditionelles Chinesisch. Wenn es in einer anderen Sprache ausgeführt wird, wird das Betriebssystem automatisch auf Englisch umgestellt.
- Seite 5 Schritt 3: Netzwerk USB Server Device XP Treiberinstallation für Empfänger ① Doppelklicken Sie auf das Symbol , bis es auf der Taskleiste des Desktops erscheint. ② Schließen Sie ein 5-V-Netzteil am Empfänger an und verbinden Sie Sender und Empfänger über ein Cat5/6-Kabel. Schließen Sie die Treiberinstallation ab, indem Sie den nachfolgenden Schritten folgen.
-
Seite 6: Anschlussdiagramm
erscheint in der rechten unteren Ecke des Displays das Symbol die Farbe ändert sich zu grün, was bedeutet, dass das USB-Gerät vom Computer über das Verlängerungskabel identifiziert wurde und das USB-Gerät normal verwendet werden kann. Anschlussdiagramm USB-Geräte Festplatte Empfänger Sender Scanner USB A-Stecker zu B-Stecker...
