Montage
HINWEIS
HINWEIS
5. Blindstopfen auf nicht benötigte Kabeldurchführung montieren
6. Kabel auf passende Länge (ca. 150mm) ablängen
(Kabel muss bis zur Steckerhalterung reichen) und abisolieren
7. Stecker auf Montagehilfe stecken
Kabel auf Stecker befestigen
3.4

Montage Deckel

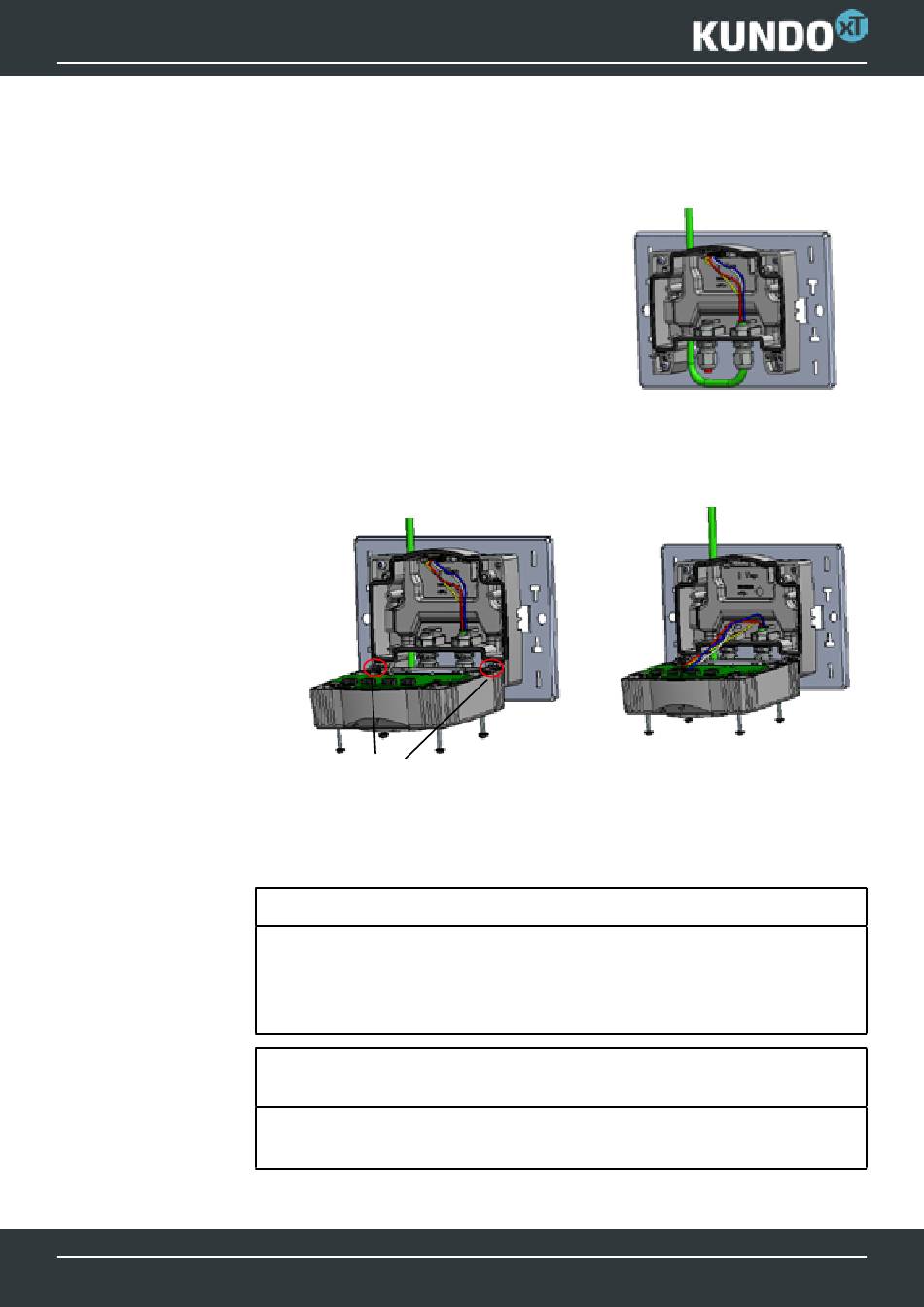

1. Deckel in Montagevorrichtung einhängen (siehe g)
2. Stecker in Kommunikationskarte stecken, siehe „2.2 Anschlussbeschrei-
bung" auf Seite 12
→ LED am Deckel leuchtet gelb
g
3.5 Deckel verschließen
1. Deckel wieder aushängen und Gehäuse schließen
2. Unverlierbare Schrauben im Deckel (4 x 42 Torx 20) mit 2Nm
überkreuzt anziehen
Kabel können durch Verklemmen beschädigt werden
○ Beim Verschließen des Deckels zwingend darauf achten, dass keine
Kabel mehr aus dem Gehäuse schauen.
○ Der Gehäusedeckel muss umlaufend gleichmäßig auf dem Unterbau
aufliegen
Deckel und Unterbau müssen dicht miteinander verschlossen
werden
○ Beim Verschließen des Deckels zwingend darauf achten, dass die
Schrauben überkreuzt angezogen werden.
