Produktbeschreibung
Anschluss
ModBus
2.2

Anschlussbeschreibung

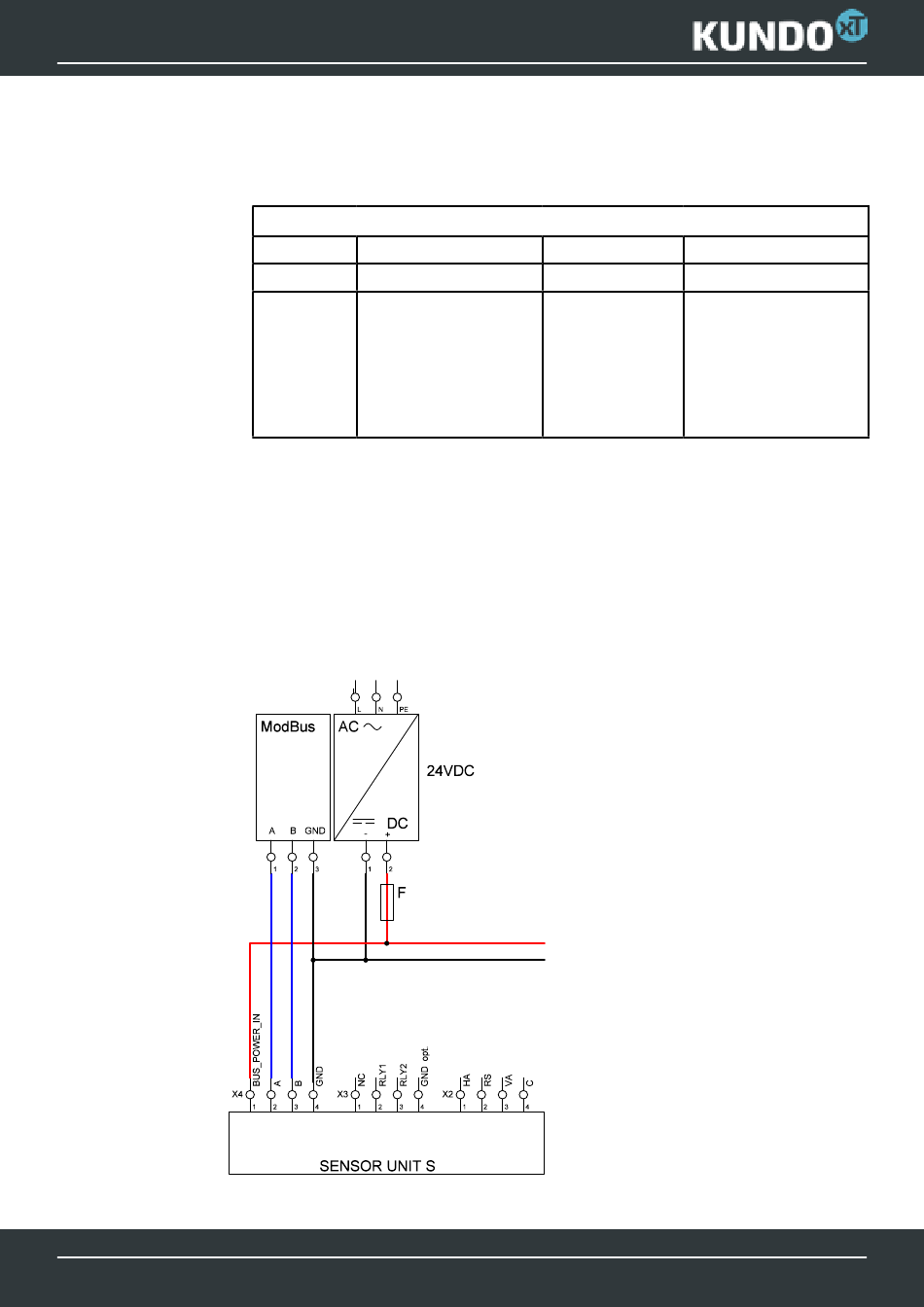

2.2.1 Übersicht Anschlüsse
Steckerbelegung
Stecker
X4
Belegung Eingang
Anschluss ► GND
► B IN (Data -)
► A IN (Data +)
► BUS-POWER IN
(19,2 - 28,8V)
2.2.2 Spannungsversorgung (X4)
Die Spannungsversorgung erfolgt über den Stecker X4 mittels den Kontakten
BUS Power In (+) und GND (-).
2.2.3 Modbus-Anschluss (X4)
Modbus-Verbindung zu übergeordneter Steuerung erfolgt über
Stecker X4 A (Data +) und B ( Data-).
X3 X2
Relais SIGNAL UNIT S
► GND ► HA (Hauptalarm)
► RLY2_EXT ► RS (Reset)
► RLY1_EXT ► VA (Vor-Alarm)
► N.C. ► C (24V)
12 von 54
