Produktbeschreibung
2.2.4 Externer Relais-Anschluss (X3)
Der Anschluss externer Relais erfolgt über die Schaltausgänge RLY 1 EXT und
RLY 2 EXT sowie GND.
Hierbei werden die externen Relais an eine Versorgungsspannung
angeschlossen, und der Massepfad wird über die Schaltausgänge RLY 1 & 2
EXT ausgeführt.
Die Relais werden nach dem Ruhestromprinzip betrieben.
Bei Hauptalarm fällt Relais 1 ab. Bei Voralarm und Störung fällt Relais 2 ab.

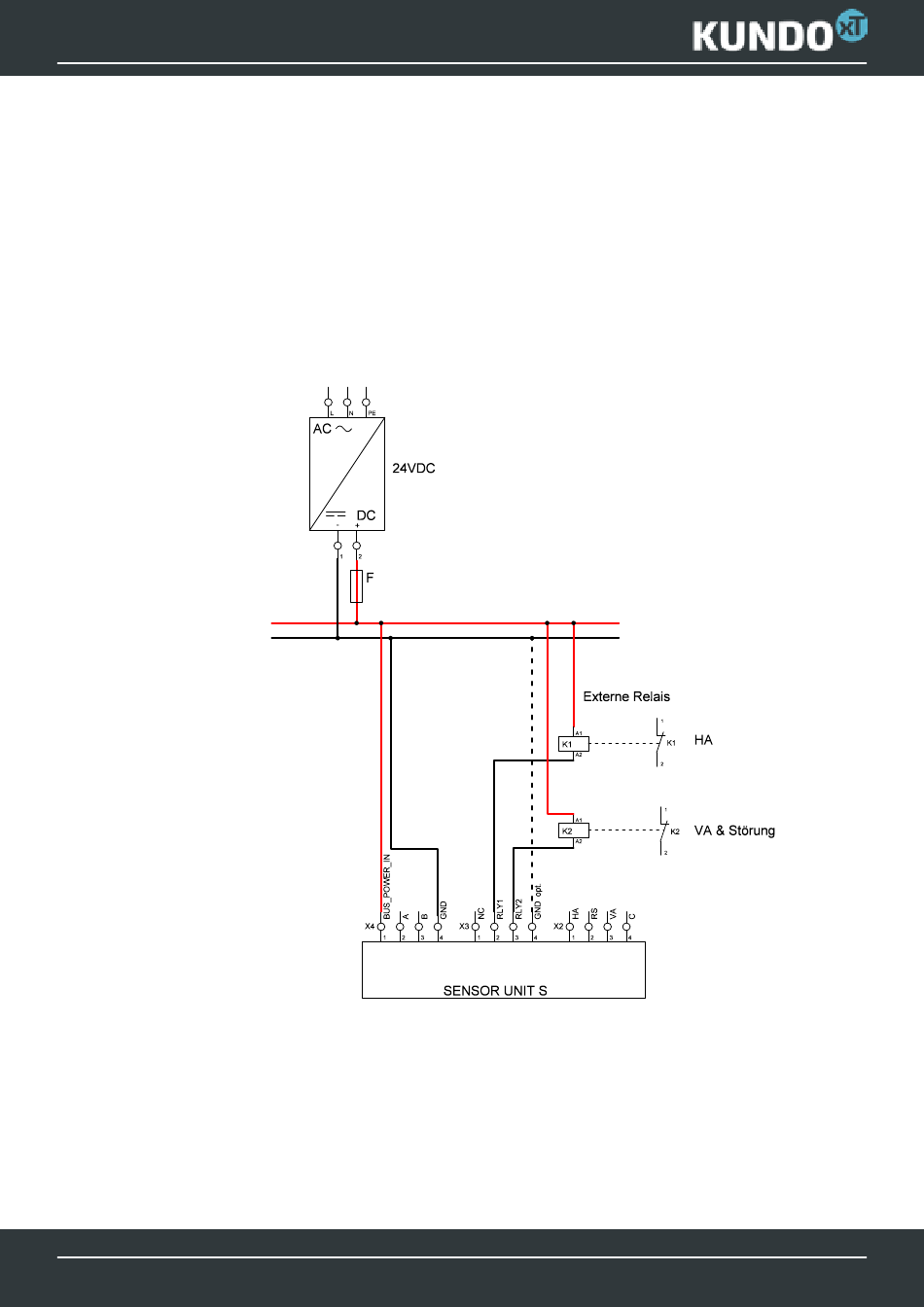

Anschluss
externe Relais
