3. Montage der SENSOR UNIT S

Wählen Sie den Montageort so aus, dass
○ Die SENSOR UNIT S keinem direkten Durchzug ausgesetzt ist
○ Die Anbringung der SENSOR UNIT S an der tiefstgelegenen Stelle im
Überwachungsbereich erfolgt
○ Die SENSOR UNIT S ca. 30cm über dem Boden platziert ist
○ Die SENSOR UNIT S in Kühlräumen mit Zwangszirkulation auf Sichthöhe
(1,80m) montiert ist
○ Die SENSOR UNIT S an einer senkrechten ebenen Wand montiert ist
○ Die SENSOR UNIT S vor mechanischen Einflüssen so weit wie
möglich geschützt ist
Beton, Ziegel, Putz, Metall,...?
○ Da es viele verschiedene Wandarten gibt, wird die SENSOR UNIT S ohne
Befestigungsmaterial geliefert
○ Für eine stabile Befestigung z.B. auf Beton empfehlen wir Schrauben mit
5x60 mit einem flachen Schraubenkopfansatz zu verwenden, keine Senk-
kopfschrauben
3.1

Grundplatte ausrichten

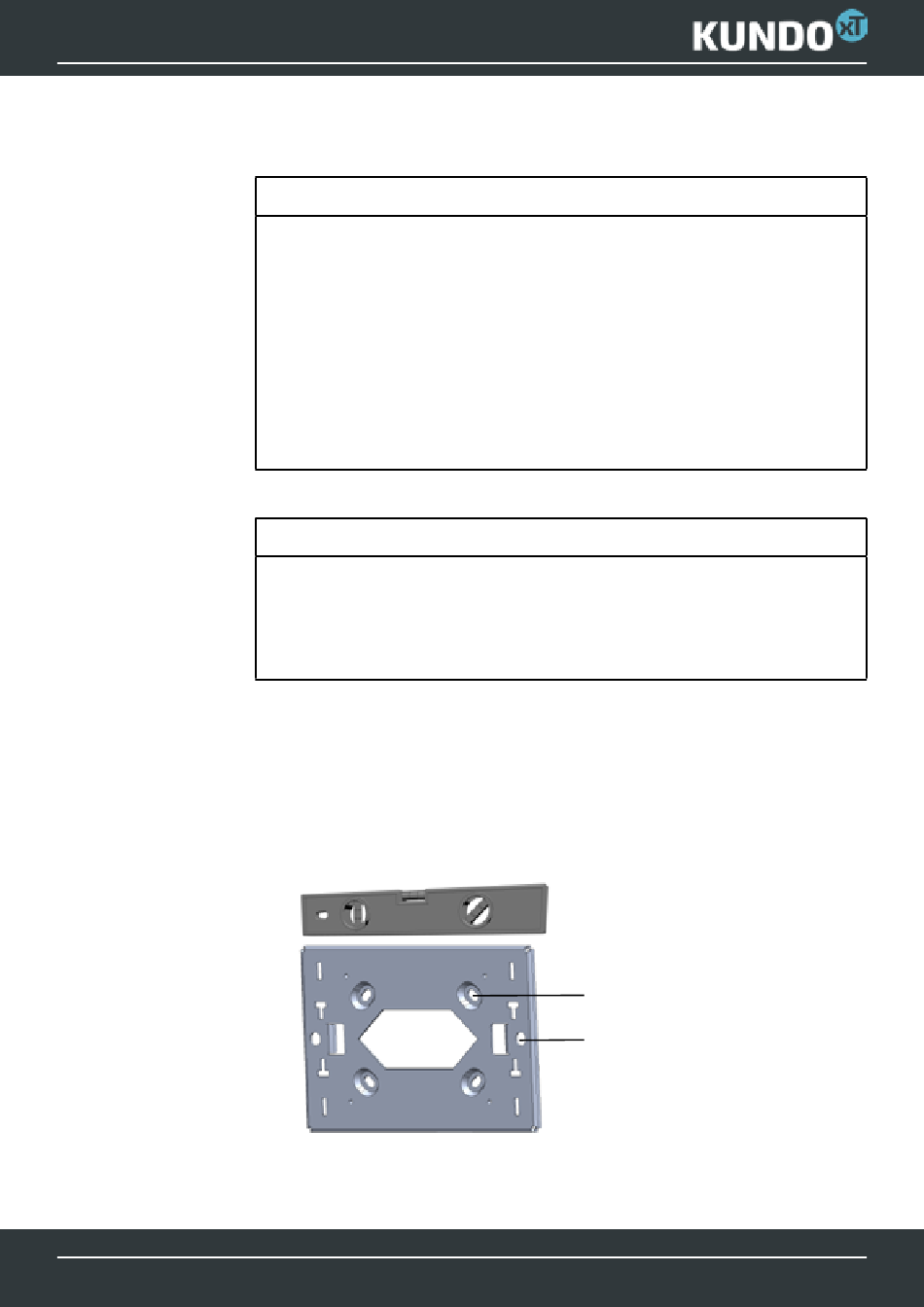

1. Mitte der Grundplatte 30cm über dem Boden platzieren
2. Grundplatte mit Wasserwaage ausrichten
3. Bohrbild (siehe a: 4 Langlöcher) an Wand anzeichnen
Alternativ kann auch bei Tausch des alten Sensors zum neuen Sensor das
Bohrbild des alten Schutzbügels (siehe b) verwendet werden
a
b
