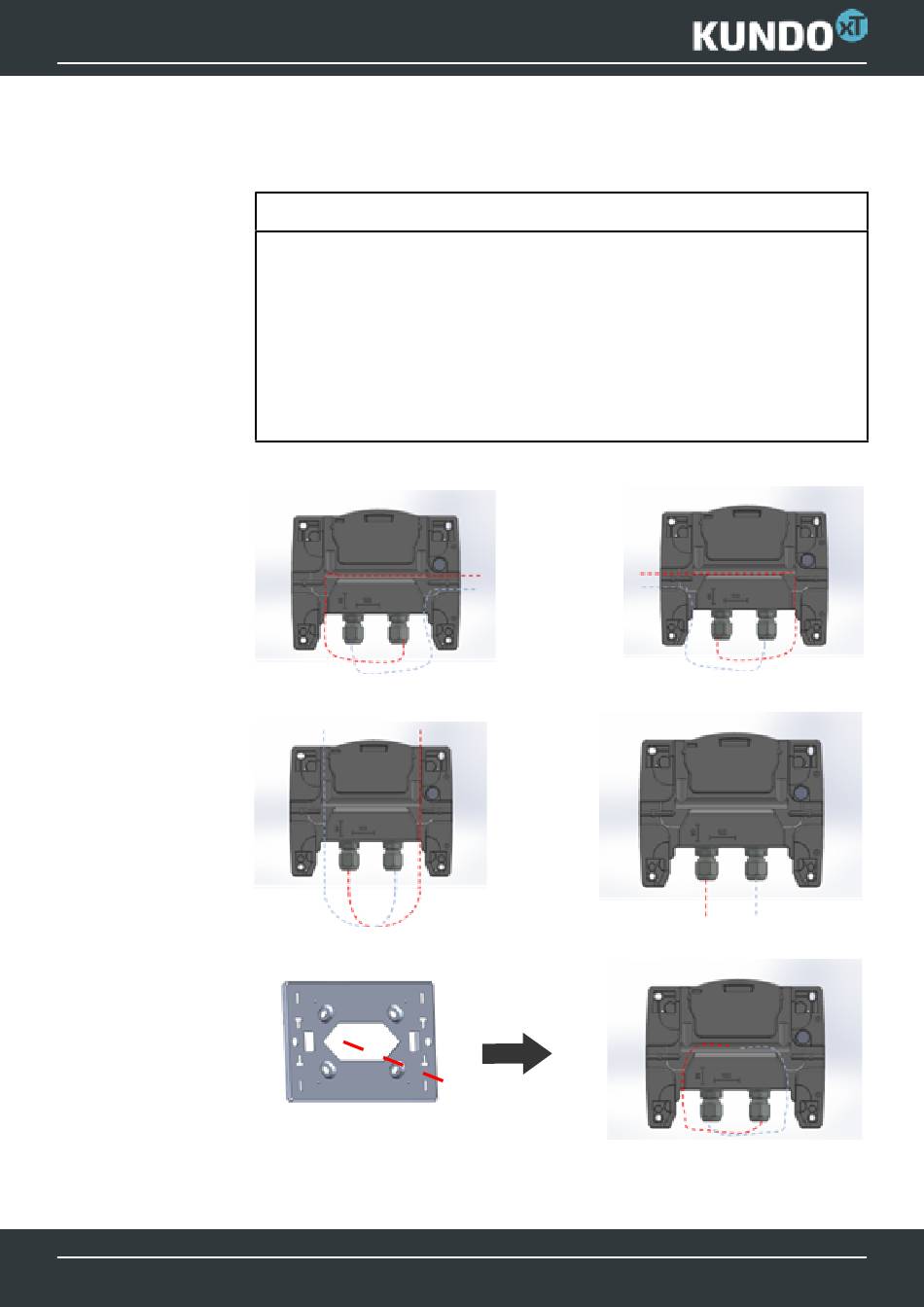

Montage Unterbau
1. Kabel durch Kabelkanal führen
Kabelführung im Kabelkanal
○ Zur Montage des Unterbaus kann das Anschlusskabel aus 5
verschiedenen Richtungen kommend durch den Kabelkanal geführt
werden (siehe Grafiken unten stehend)
○ Kabel nur wie auf den nachfolgenden Grafiken gezeigt durch den
Kabelkanal führen
○ Kabel nicht knicken
○ Bei Anschluss aus der Wand kommend, kann Wand nicht gegen Wasser
geschützt werden!
Anschluss seitlich rechts
Anschluss von oben
Anschluss aus der Wand kommend
Anschluss seitlich links
Anschluss von unten
