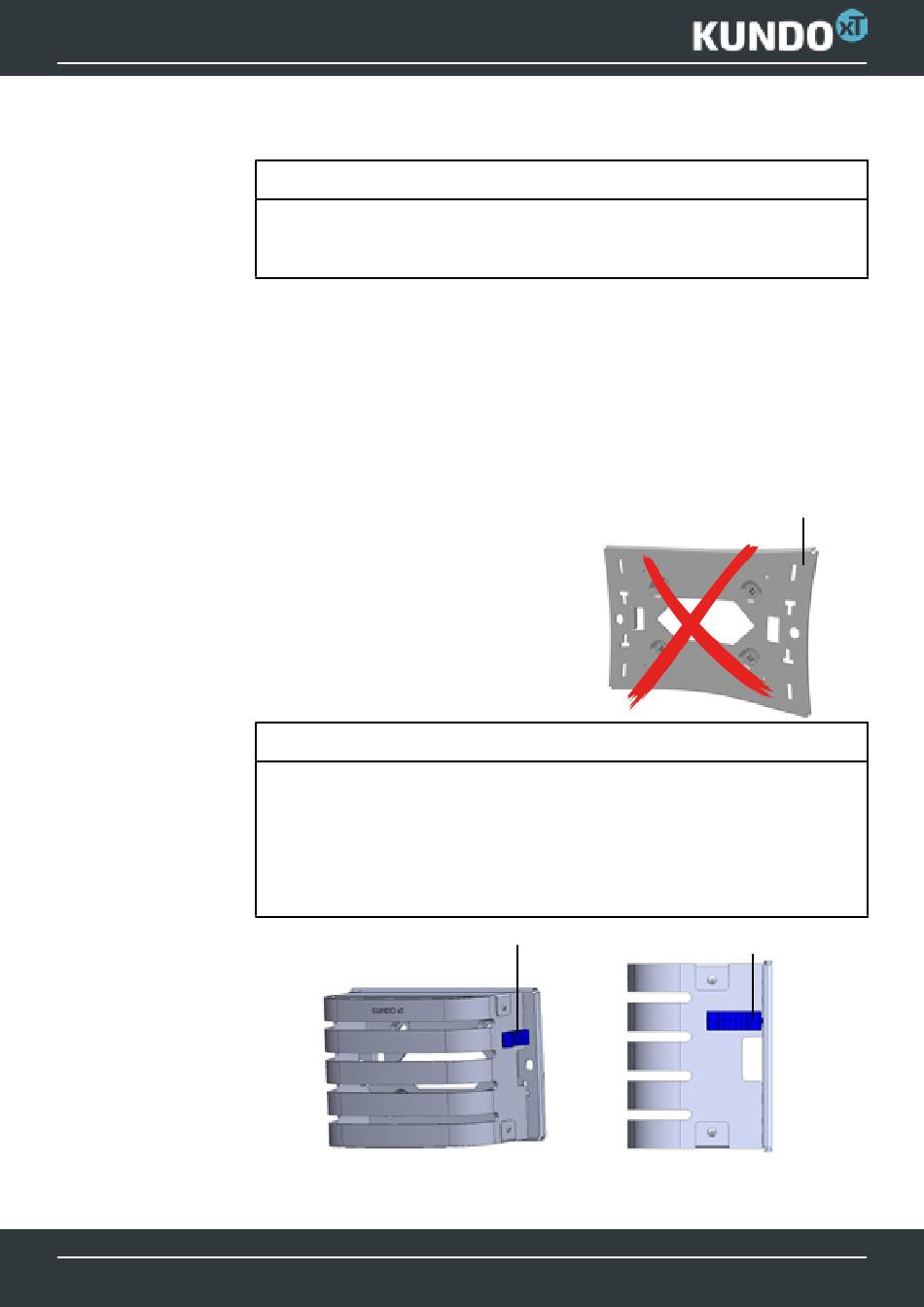

Montage Grundplatte

Verzug der Grundplatte
○ Wird die Grundplatte mit einem zu hohen Anzugsdrehmoment befestigt,
kann sich die Grundplatte verziehen und die Montage des Schutzbügels
ist nicht mehr möglich
4. Bohrbild abbohren
5. Dübel in Wand stecken
6. Grundplatte auf Bohrbild halten
(kann um 180 Grad gedreht waagrecht montiert werden)
7. Schrauben befestigen und nicht zu stark anziehen, da sich sonst bei
unebenen Wänden die Grundplatte verziehen kann (siehe c)
8. Grundplatte auf Verzug testen, in dem Schutzbügel eingehängt und
eingerastet wird, siehe, „9. Nach erfolgreichem Test, Schutzbügel wieder
abnehmen" auf Seite 19
9. Nach erfolgreichem Test, Schutzbügel wieder abnehmen
Schutzbügel ein- und wieder aushängen
○ Schutzbügel einhängen, seitliche blaue Schieber müssen sich dabei am
oberen Ende des Schutzbügels befinden (siehe d). Schutzbügel rastet
selbstständig ein, wenn Position erreicht ist
○ Zum Aushängen, seitliche blaue Schieber (siehe e) gleichzeitig zu sich her
ziehen und halten
○ Schutzbügel leicht anheben und abnehmen
d
c
e
