Produktbeschreibung
2.3

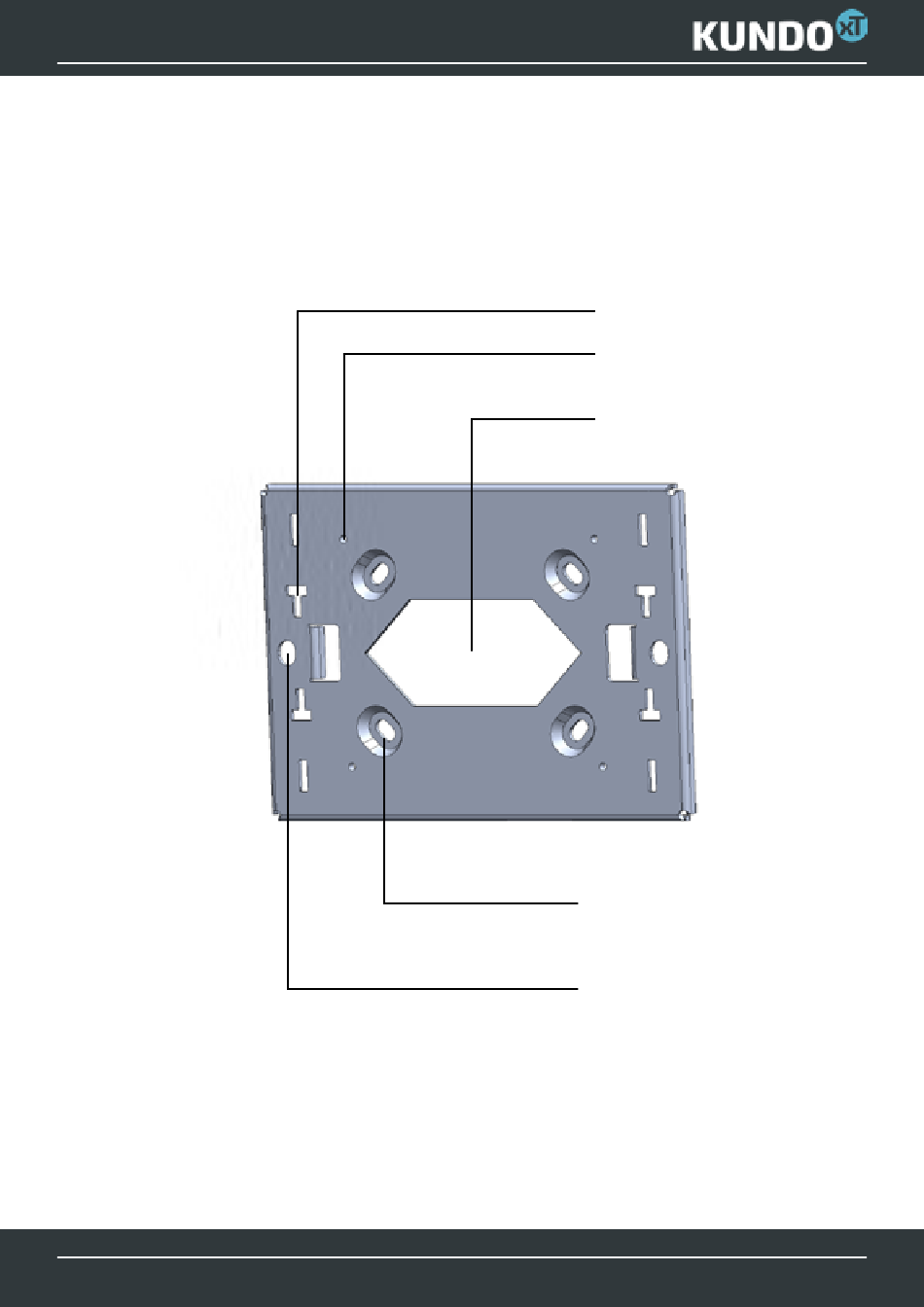

Grundplatte
Die Grundplatte dient der Aufnahme der SENSOR UNIT S und des
Schutzbügels. Sie kann um 180 ° Grad zur Längsseite waagrecht gedreht
montiert werden. Zur Befestigung an der Wand können außerdem die
Bohrungen des alten Schutzbügels verwendet werden.
Befestigung Schutzbügel
4x Bohrungen zur Befestigung des
Unterbaus
Freisparung für Kabelzuführung
von hinten (5. Zugang)
4 Langlöcher zur Befestigung
der Grundplatte
2x Bohrungen des alten Schutz-
bügels zur Befestigung der
Grundplatte
15 von 54
