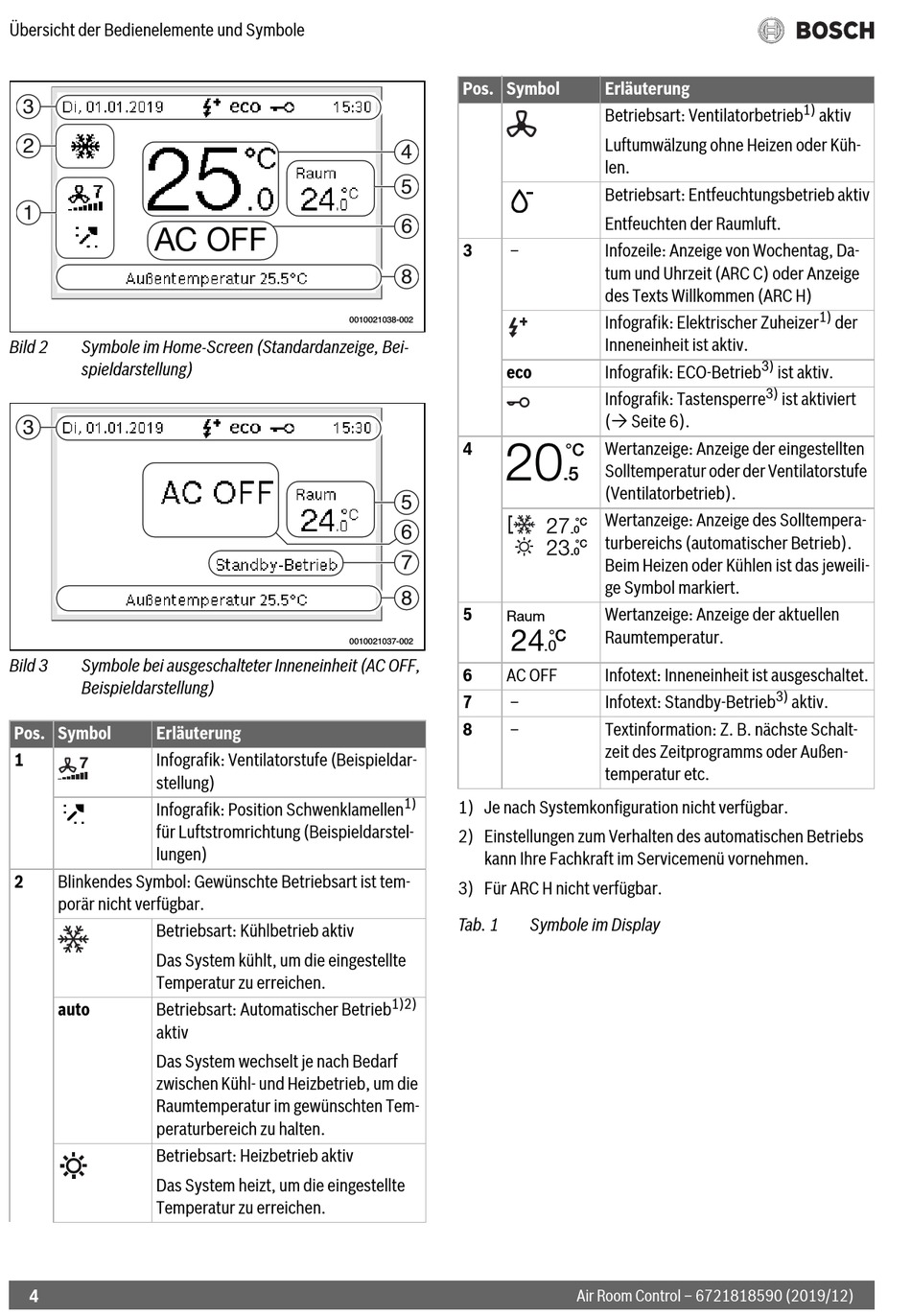

Übersicht der Bedienelemente und Symbole
3
2
1
AC OFF
Bild 2 Symbole im Home-Screen (Standardanzeige, Bei-
spieldarstellung)
3
Bild 3 Symbole bei ausgeschalteter Inneneinheit (AC OFF,
Beispieldarstellung)
Pos. Symbol Erläuterung
1 Infografik: Ventilatorstufe (Beispieldar-
7
stellung)
Infografik: Position Schwenklamellen
für Luftstromrichtung (Beispieldarstel-
lungen)
2 Blinkendes Symbol: Gewünschte Betriebsart ist tem-
porär nicht verfügbar.
Betriebsart: Kühlbetrieb aktiv
Das System kühlt, um die eingestellte
Temperatur zu erreichen.
auto Betriebsart: Automatischer Betrieb
aktiv
Das System wechselt je nach Bedarf
zwischen Kühl- und Heizbetrieb, um die
Raumtemperatur im gewünschten Tem-
peraturbereich zu halten.
Betriebsart: Heizbetrieb aktiv
Das System heizt, um die eingestellte
Temperatur zu erreichen.
4
Pos. Symbol
4
5
6
3 –
8
0010021038-002
eco
4
5
6
7
8
5
Raum
24
0010021037-002
6 AC OFF
7 –
8 –
1)
1) Je nach Systemkonfiguration nicht verfügbar.
2) Einstellungen zum Verhalten des automatischen Betriebs
kann Ihre Fachkraft im Servicemenü vornehmen.
3) Für ARC H nicht verfügbar.
Tab. 1
1)2)
Erläuterung
Betriebsart: Ventilatorbetrieb
Luftumwälzung ohne Heizen oder Küh-
len.
Betriebsart: Entfeuchtungsbetrieb aktiv
Entfeuchten der Raumluft.
Infozeile: Anzeige von Wochentag, Da-
tum und Uhrzeit (ARC C) oder Anzeige
des Texts Willkommen (ARC H)
Infografik: Elektrischer Zuheizer
Inneneinheit ist aktiv.
Infografik: ECO-Betrieb
Infografik: Tastensperre
( Seite 6).
Wertanzeige: Anzeige der eingestellten
Solltemperatur oder der Ventilatorstufe
(Ventilatorbetrieb).
Wertanzeige: Anzeige des Solltempera-
turbereichs (automatischer Betrieb).
Beim Heizen oder Kühlen ist das jeweili-
ge Symbol markiert.
Wertanzeige: Anzeige der aktuellen
Raumtemperatur.
.0
Infotext: Inneneinheit ist ausgeschaltet.
Infotext: Standby-Betrieb
Textinformation: Z. B. nächste Schalt-
zeit des Zeitprogramms oder Außen-
temperatur etc.
Symbole im Display
Air Room Control – 6721818590 (2019/12)
