Kontinuitätsprüfung
XW Warnung
Um beim Prüfen von Kontinuität in einem
Stromkreis Stromschlag zu vermeiden,
sicherstellen, dass der Strom des
Stromkreises ausgeschaltet ist und alle
Kondensatoren entladen sind.
Prüfen der Kontinuität:
1. Die schwarze Messleitung am Anschluss COM und
die rote Messleitung am Anschluss V anschließen.
2. Den Strom des zu prüfenden Stromkreises
ausschalten. Den Drehknopf auf R drehen.
3. Die Fühler über dem zu testenden Stromkreis bzw.
der zu testenden Komponente anlegen.
Wenn der Widerstand < 30 Ω ist, piepst das
4.
Messgerät kontinuierlich und zeigt einen Kurzschluss
(A) an. Wenn OL auf der Anzeige angezeigt wird, ist
der Stromkreis offen (B) oder oberhalb 399,9 Ω.
Siehe Abbildung 7.
Verwendung des Messgeräts

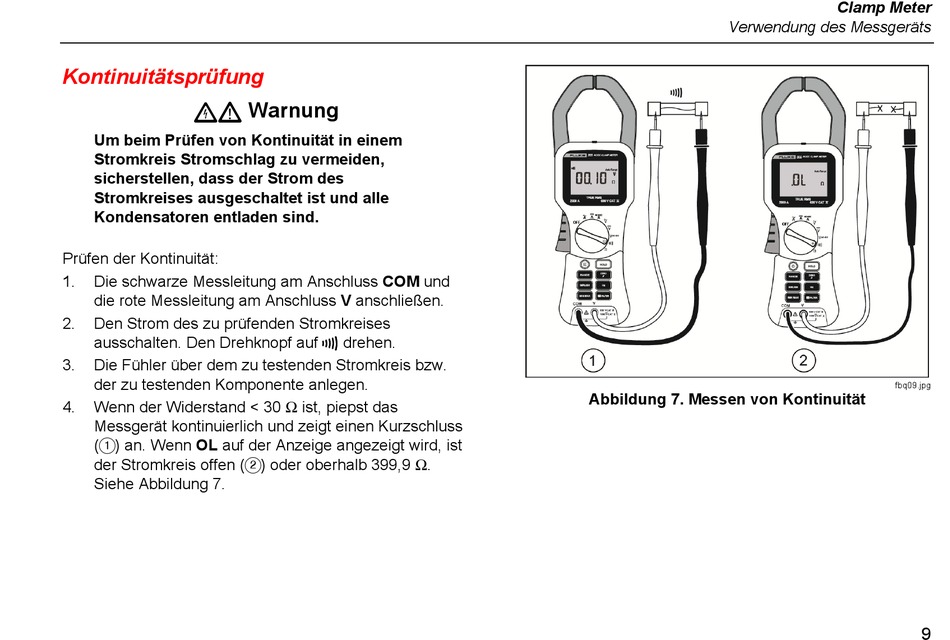

Abbildung 7. Messen von Kontinuität
