OPTISONIC 3400

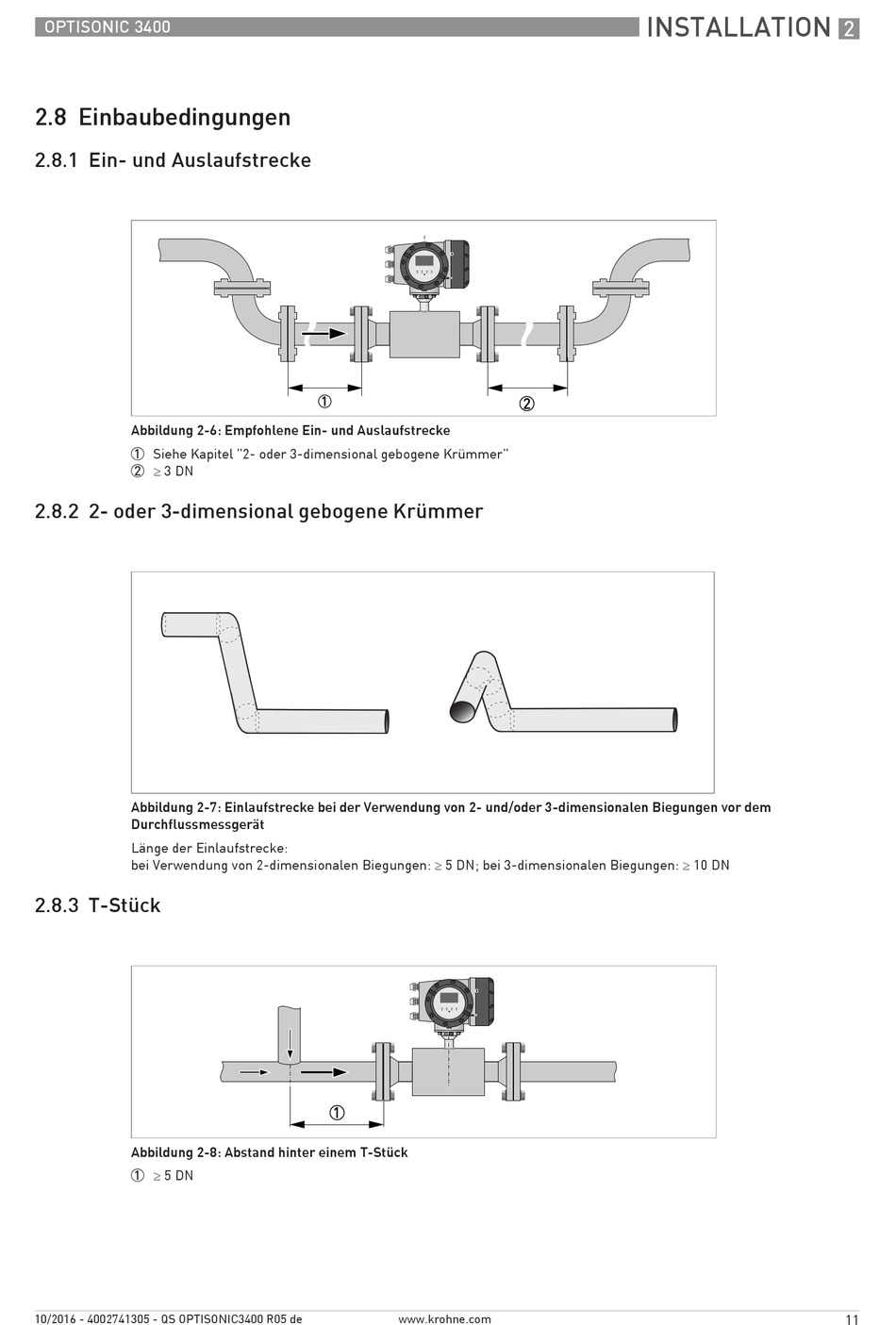

2.8 Einbaubedingungen

2.8.1 Ein- und Auslaufstrecke

Abbildung 2-6: Empfohlene Ein- und Auslaufstrecke

1 Siehe Kapitel "2- oder 3-dimensional gebogene Krümmer"

2 ≥ 3 DN

2.8.2 2- oder 3-dimensional gebogene Krümmer

Abbildung 2-7: Einlaufstrecke bei der Verwendung von 2- und/oder 3-dimensionalen Biegungen vor dem

Durchflussmessgerät

Länge der Einlaufstrecke:

bei Verwendung von 2-dimensionalen Biegungen: ≥ 5 DN; bei 3-dimensionalen Biegungen: ≥ 10 DN

2.8.3 T-Stück

Abbildung 2-8: Abstand hinter einem T-Stück

1 ≥ 5 DN

10/2016 - 4002741305 - QS OPTISONIC3400 R05 de

www.krohne.com

INSTALLATION
