MONTAGESCHEMA DES VISKOSIMETERS
(1) Nehmen Sie alle Teile aus der Verpackung.
(2) Die Öffnung des Sockels muss zum Benutzer hin ausgerichtet sein. Setzen Sie dann die Hubstange in den
Sockel ein und ziehen Sie die M12-Schraube mit dem Schlüssel fest. Schrauben Sie die beiden
Nivellierfüße jeweils an den beiden Enden der Basis auf die gleiche Höhe.
(3) Drehen Sie den Griff des Hebers und prüfen Sie seine Flexibilität und Selbstverriegelung. Wenn er nicht
richtig funktioniert, stellen Sie ihn mit der M4-Schraube ein. Um zu verhindern, dass der Viskosimeter
herunterfällt, ist es besser, den Griff etwas fester anzuziehen.
Hinweis: Der Griff wurde vor Verlassen des Werks eingestellt.
(4) Bitte setzen Sie den Metallstab des Viskosimeters in das Loch des Hebers ein und ziehen Sie ihn dann
durch Drehen des Knopfes fest. Stellen Sie ihn gleichzeitig unter Berücksichtigung der Wasserwaage ein.
Nehmen Sie den schwarzen Deckel des Viskosimeters ab und legen Sie ihn beiseite.
(Die Kappe muss während der Wartung und des Transports des Geräts angebracht werden.) Die schwarze
Kappe kann die Anschlussschraube schützen und sollte daher angebracht werden, wenn das Gerät für
längere Zeit nicht verwendet wird oder transportiert wird.
(5) Stellen Sie die beiden Stellfüße so ein, dass sich die Wasserwaage oben in der Mitte befindet.
(6) Schließen Sie den RTD-Temperatursensor an den RTD-Temperatursensoranschluss an. Schließen Sie
gebenenfalls den Drucker an die RS232-Schnittstelle und den USB-Stick an die USB-Schnittstelle an.
(7) Vergewissern Sie sich, dass der Netzschalter des Viskosimeters auf „OFF" steht. Schließen Sie das Netzteil
an die Gleichstrombuchse des Viskosimeters an. Stecken Sie das andere Ende in die
220-V-Wechselstromsteckdose. Wenn Sie das Wechselstromnetzteil abziehen möchten, ziehen Sie zuerst
den Netzstecker aus der Steckdose und trennen Sie es dann vom Viskosimeter.

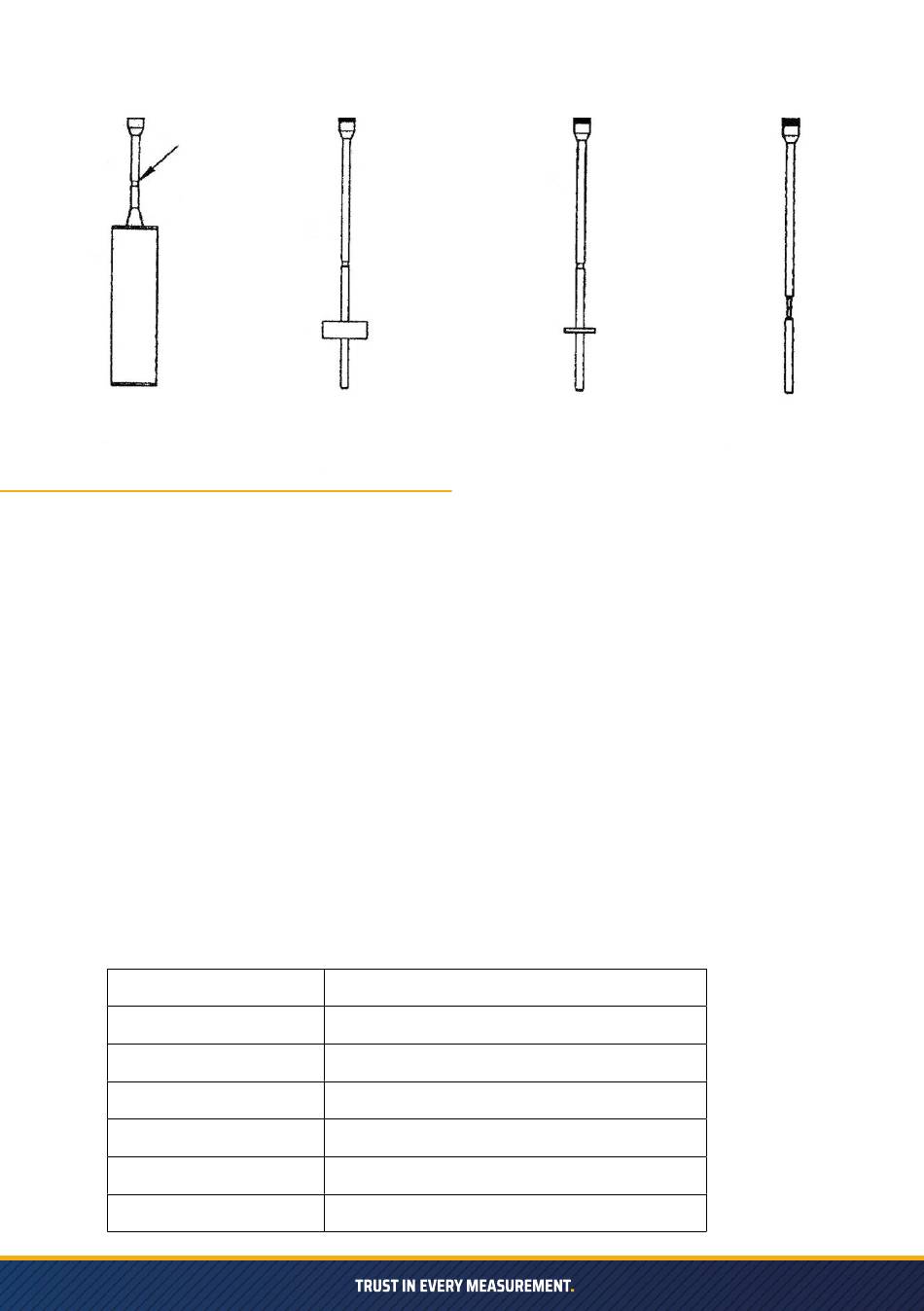

Modell
Messbereich (mPa.s)
Drehzahl (rpm)
Spindeln
Präzision
Wiederholbarkeit
Stromversorgung
No. 2
PCE-RVI 10
20 ... 2000 000
0.3, 0.6, 1.5, 3, 6, 12, 30, 60
No. 1, 2, 3, 4 (No. 0 es opcional)
±1.0% (del fondo escala ajustado)
±0.2% (del fondo escala ajustado)
AC100 ... 240V, 50Hz/60Hz Output: DC 12V 1.5A
No. 3
Hinweis:
Bei einer
Viskosität
unter 20 mPa.s
bitte Spindel
Nr. 0 wählen.
