SIEB & MEYER SD2S Hardware-Beschreibung Seite 118

Spezifikationen der Antriebsfunktionen

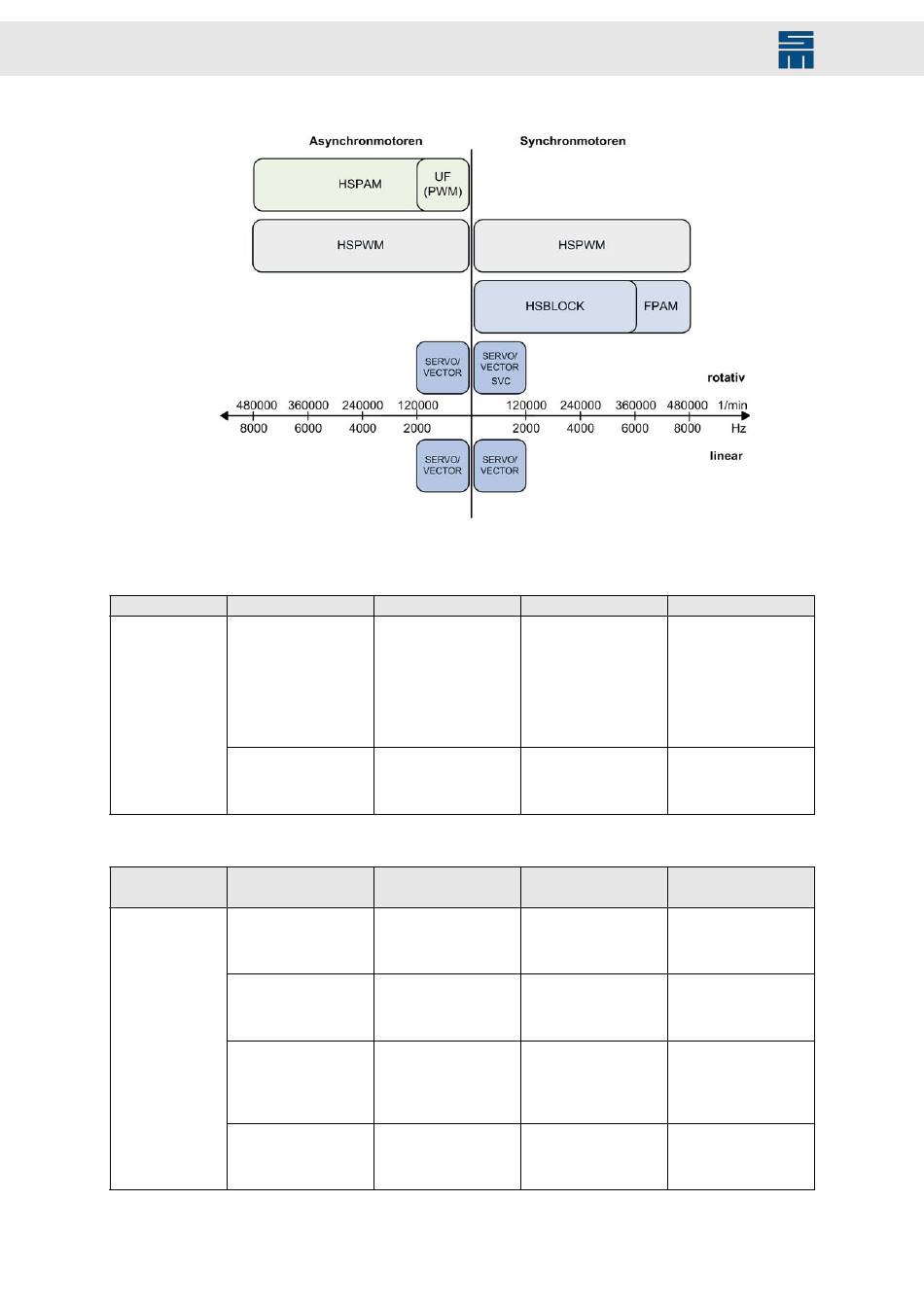

Die folgende Grafik zeigt die Drehzahlbereiche der einzelnen Antriebsfunktionen:
Abb. 63: Drehzahlbereiche der Antriebsfunktionen eines SD2S
Motor
Antriebsfunktion SERVO / VECTOR
▶ Synchron rotativ
Motoren
▶ Asynchron rotativ
▶ Synchron linear
▶ Voice Coil
▶ Bis 2000 Hz Dreh-
feldfrequenz
SVC:
▶ Synchron rotativ
▶ Bis 2000 Hz Dreh-
feldfrequenz
Software
Antriebsfunktion SERVO / VECTOR
L04001Vxxxxx &
(1)
Softwarepakete
F04001Vxxxxx
▶ Sonderfunktion: En-
Dat 2.1
L04001Vxxxxx &
F04003Vxxxxx
▶ Sonderfunktion: Hi-
perface
L04001Vxxxxx &
F04006Vxxxxx
▶ Sonderfunktion:
Elektronisches Ge-
triebe
L04002Vxxxxx &
F04012Vxxxxx
▶ Sonderfunktion: SVC
▶ (inklusive U/f)
118
HSPWM HSBLOCK / FPAM
▶ Synchron rotativ
HSBLOCK
▶ Asynchron rotativ ▶ Synchron rotativ
▶ Bis 8000 Hz Dreh- ▶ Bis 6000 Hz Dreh-
feldfrequenz bei feldfrequenz
320 V
DC
▶ Bis 5333 Hz Dreh-
feldfrequenz bei
560 V
DC
FPAM
▶ Synchron rotativ
▶ Bis 8000 Hz Dreh-
feldfrequenz
HSPWM HSBLOCK / FPAM
L04002Vxxxxx & L04003Vxxxxx &
F04004Vxxxxx F04007Vxxxxx
▶ Sonderfunktion: Hall-
Messsystem
L04002Vxxxxx & L09003Vxxxxx &
F04013Vxxxxx F09007Vxxxxx
▶ (inklusive U/f) ▶ Sonderfunktion: sen-
sorlos
Drive Controller SD2S - Hardwarebeschreibung, NRTL-zertifiziert
HSPAM / UF
U/f-PAM
▶ Asynchron rotativ
▶ Bis 8000 Hz Dreh-
feldfrequenz
U/f-PWM
▶ Asynchron rotativ
▶ Bis 2000 Hz Dreh-
feldfrequenz
HSPAM / UF
L09005Vxxxxx &
F09005Vxxxxx
L04002Vxxxxx &
F04013Vxxxxx
▶ (inklusive HSPWM)
L04002Vxxxxx &
F04012Vxxxxx
▶ (inklusive SVC)
