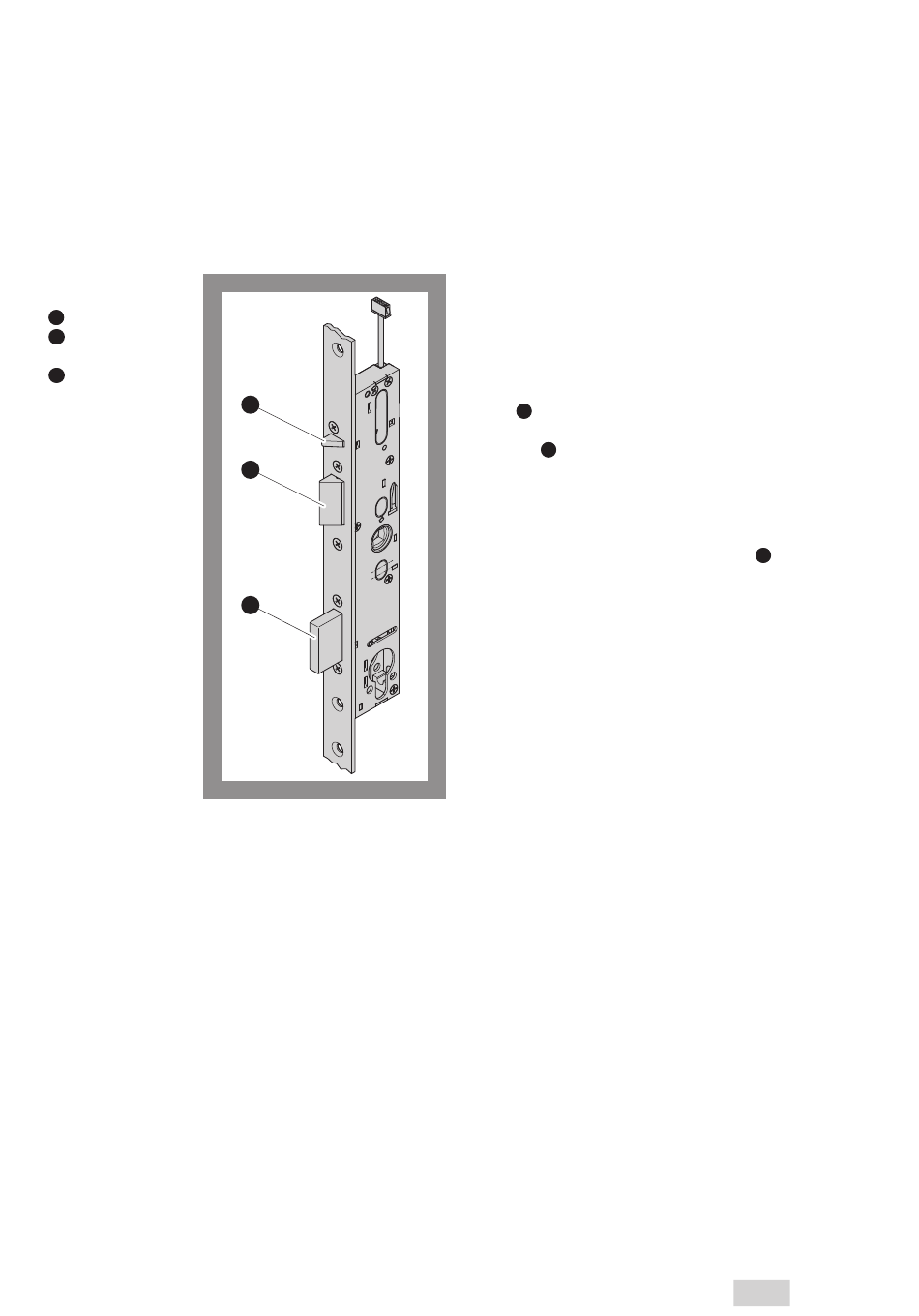

Fig. 5 :
1
Saliscendi
2
Scrocco
inclinabile
3
Chiavistello
Funzione antipanico
Il chiavistello è ritratto
fino a 5 mm
Funzioni e azionamento
Funzioni e azionamento
Autobloccaggio
1
2
3
Sbloccaggio
Sbloccare dall'interno
La serratura può essere sbloccata in ogni momento dall'interno mediante la funzione antipanico.
Modalità giornaliera (funzione di cambio, antipanico B)
Con la modalità giornaliera accesa (antipanico B) gli scrocchi inclinabili sono bloccati e i chiavistelli sono
ritratti fino a 5 mm. La porta non è bloccata, ma solo fermata.
Funzione giornaliera (aggiunta FG)
Con la funzione giornaliera attiva gli scrocchi inclinabili sono inseriti morbidamente e funzionano analoga-
mente agli scrocchi a rullo. Gli scrocchi inclinabili non sono bloccati.
Attivazione con porta aperta, 1 x giro di chiave nella direzione di chiusura.
L'attivazione è facilitata se si aziona contemporaneamente la maniglia della porta antipanico.
La serratura si autoblocca meccanicamente e la porta, se chiusa, si
trova dunque sempre bloccata. La serratura si blocca mediante un
azionamento meccanico.
Principio di funzionamento durante il bloccaggio
Durante la chiusura della porta gli scrocchi inclinabili estratti
(Fig. 5 –
2
) sono spinti verso l'interno sulla contropiastra. Se gli
scrocchi inclinabili sono premuti, anche il saliscendi può essere
premuto (–
1
). Quando la porta è completamente chiusa, gli
scrocchi inclinabili entrano nella contropiastra, nell'apposita
apertura. Gli scrocchi sono di nuovo nello stato avanzato e il
saliscendi rimane premuto.
Durante l'uscita degli scrocchi inclinabili e la contemporanea
compressione del saliscendi, il chiavistello (–
esce per intervento di un meccanismo a molla.
La chiusura è terminata.
3
) si disimpegna ed
IT
109
