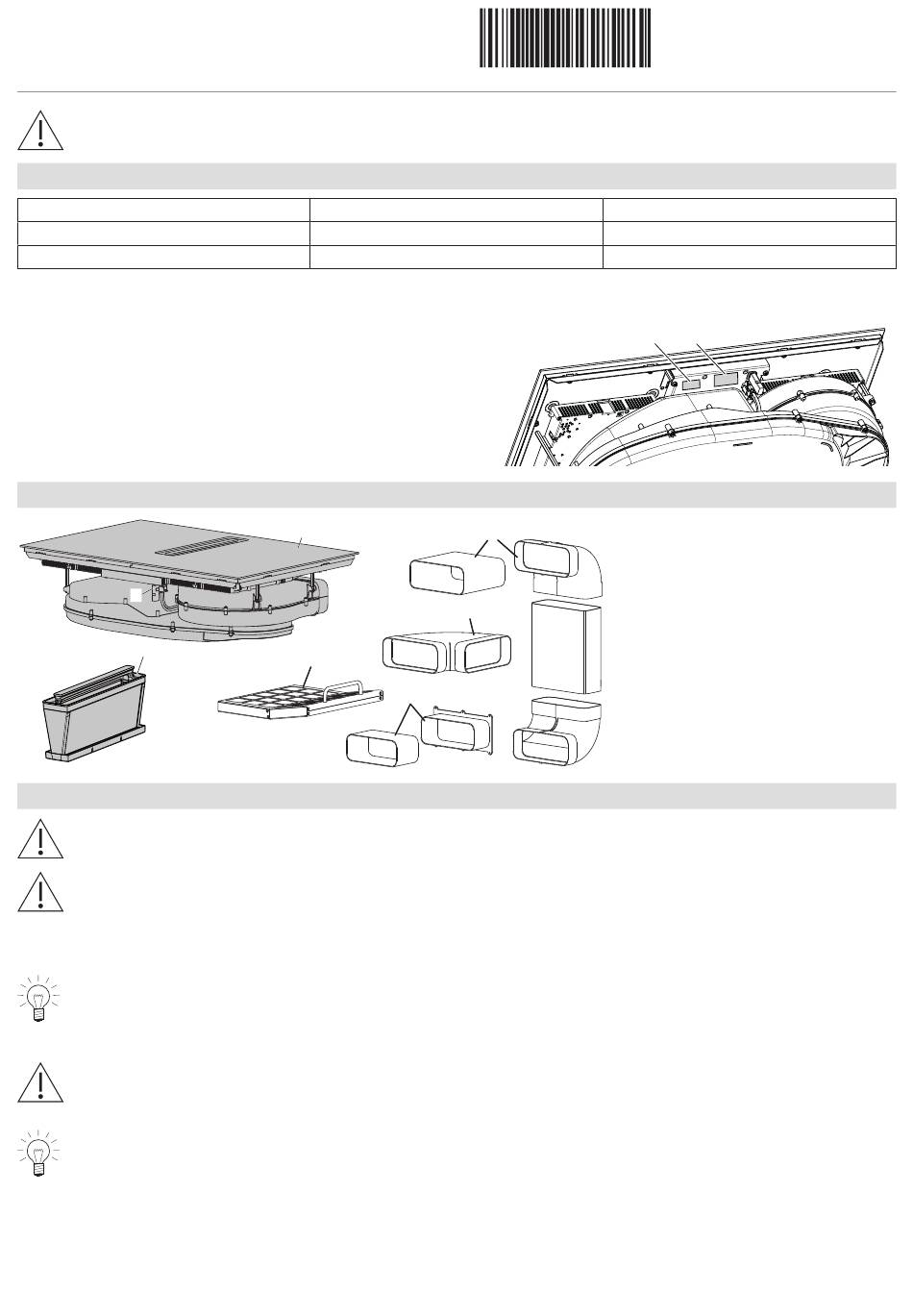

Installationsanleitung
Induktionskochfeld mit integriertem Dunstabzug
CombiCookTop V2000/V4000 I804
Die Installation darf nur durch fachkundiges Personal ausgeführt werden. Alle Arbeitsschritte müssen der Reihe
nach vollständig ausgeführt und kontrolliert werden.
Gültigkeitsbereich
Modellbezeichnung
CombiCookTop V2000 I804
CombiCookTop V4000 I804
Typenschild
Das Typenschild 1 befindet sich neben dem Anschlussschild 2.
▸
Das beigepackte zweite Typenschild zugänglich hinter der
Front des unten liegenden Einbaumöbels aufkleben.
Lieferumfang
C
B
Allgemeine Hinweise
Beim Einbau in brennbares Material sind die Richtlinien und Normen für Niederspannungsinstallationen und Brand-
schutz zwingend einzuhalten.
Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb
nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Ver-
giftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewährleistet sein, z.B. durch nicht verschliessbare Öff-
nungen in Türen oder Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische
Massnahmen.
Eine einwandfreie Reparatur kann nur gewährleistet werden, wenn jederzeit eine zerstörungsfreie Deinstallation des
kompletten Gerätes möglich ist.
Umluftbetrieb
Einen Luftauslass von ≥500 cm
Luftauslass vom Abluftkanal des Dunstabzugs nicht bedeckt sein. Dies kann durch eine Schattenfuge an der So-
ckelblende oder durch den Einsatz von Lüftungsgittern realisiert werden.
Bei Umluftbetrieb das Gerät zwingend mit dem dafür vorgesehenen Zubehör 1155757 Aktivkohlefilter Longlife-Plus
ausstatten!
Type
CCT2T-31095
CCT4T-31096
A
F*
D*
E*
2
beim Dunstabzugs-Abluftkanal wird empfohlen. Während des Betriebes darf der
1
1148537-04
Modellkennung
CCT2T84MTLD
CCT4T84ZFTOLD
2
F*
A Kochfeld
B Filterkassette mit Fettfilter
C Potentialfreier Schaltkontakt (Fenster-
kontaktschalter)
Nicht im Lieferumfang enthalten, als
bestellbares Zubehör erhältlich:
D* Aktivkohlefilter (nur bei Umluftbetrieb)
E* Teleskopanschluss für Umluftbetrieb
ungeführt
F* Flachkanäle, Bogenvarianten und
Übergangsstücke
1148537-04
24.02.2023
1
