5. Anschluss der Temperaturfühler
Zum Öffnen des Gehäuses links neben der
Verschlusslasche auf das Gehäuse drücken und
sie nach rechts schieben. Den Deckel aufklappen.
PolluStat E kann mit Temperaturfühlern der Bau-
art Pt 100 oder Pt 500 betrieben werden. Die zu
verwendende Bauart ist auf der Frontseite des
Wärmezählergehäuses vermerkt. Der Anschluss
kann entweder direkt (Zweileiter-Technik) oder in
Vierleiter-Technik (zur Verlängerung der Tempe-
raturfühlerkabel um max. 23 m, empfohlenes Ka-
bel: I-Y(St)Y 2x2x0,8) erfolgen (siehe auch
Anhang). Hierbei gilt folgende Zuordnung:
Vorlauftemperaturfühler (wärmerer Strang):
Anschlussart
Direktanschluss
(Zweileiter-Technik)
Vierleiter-Technik
Rücklauftemperaturfühler (kälterer Strang):
Anschlussart
Direktanschluss
(Zweileiter-Technik)
Vierleiter-Technik
Vorhandene Kabelabschirmungen können entwe-
der an den mit "_" gekennzeichneten Klemmen
oder unterhalb des Klemmbügels zur Zugentlas-
tung der Temperaturfühlerkabel angebracht wer-
den.
M H 4100 DE PolluStat E, Seite 4
Klemmen
5, 6
(s. Bild 5)
5, 6 und 1, 2
(s. Bild 6)
Klemmen
7, 8
(s. Bild 5)
7, 8 und 3, 4
(s. Bild 6)

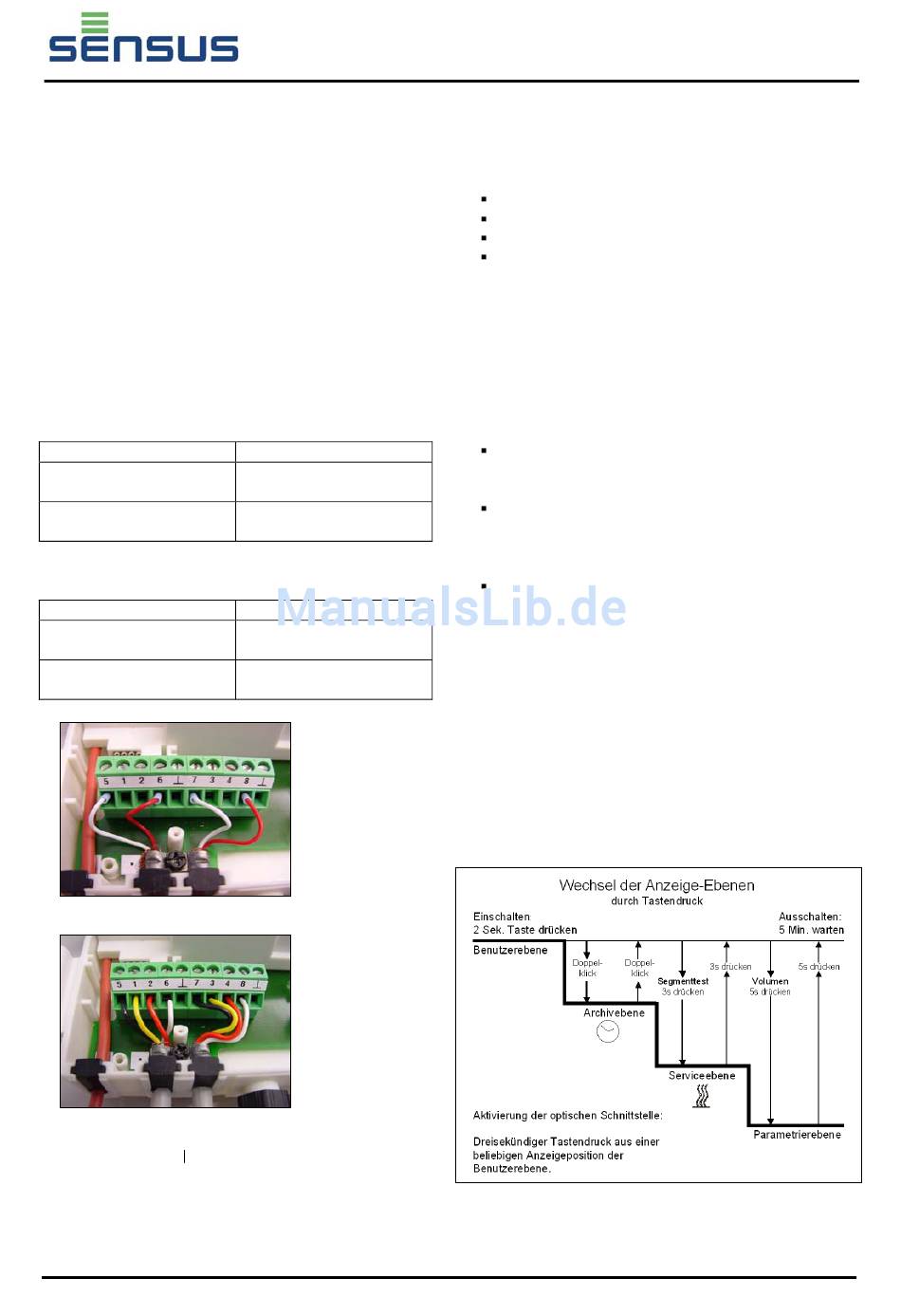

Bild 5:
Temperatur-
fühler-
anschluss
direkt
(Zweileiter-
Technik)
Bild 6:
Temperatur-
fühler-
anschluss
(Vierleiter-
Technik)
Wärmezähler PolluStat E
Einbau- und Betriebsanleitung
6. Anzeigemöglichkeiten
Die verschiedenen Anzeigemöglichkeiten von
PolluTherm sind in vier Ebenen unterteilt:
Benutzerebene
Archivebene
Serviceebene
Parametrierebene
Im Grundzustand ist die Displayanzeige ausge-
schaltet. Durch einen Druck von ca. 2 Sekunden
auf die rote Taste und anschließendes Loslassen
wird die erste Anzeigeposition in der Benutzer-
ebene (kumulierte Wärmemenge) aktiviert. Die
anderen drei Ebenen werden auf folgende Weise
erreicht:
Archivebene: Doppelklick auf Taste inner-
halb von 0,5 Sekunden
Serviceebene: Schalten zur Position „Seg-
menttest" in der Benutzerebene und dann ca.
3 Sekunden Dauerdruck auf Taste
Parametrierebene: Schalten zur Position
„Kumuliertes Volumen" in der Benutzerebene
und dann ca. 5 Sekunden Dauerdruck auf
Taste
Erfolgt innerhalb von fünf Minuten keine Tasten-
betätigung, kehrt die Anzeige automatisch in den
Grundzustand zurück. Die durch einen Stern (*)
gekennzeichneten Anzeigepositionen
über die optische Datenschnittstelle mit der Ser-
vice-Software „MiniCom" ausgeblendet werden.
Das Sternsymbol in der linken unteren Display-
ecke blinkt bei jedem eingehenden Volumenim-
puls kurz auf.
Bild 7: Wechsel der Anzeigeebenen
können
