9.2 Mini-Bus-Schnittstelle

Die MiniBus-Schnittstelle ist serienmäßig einge-
baut und befindet sich an den Klemmen 51 (Sig-
nal) und 52 (Masse). Mit dieser Option kann der
Zähler mit einem
(MiniPad) verbunden werden. Die gesamte Länge
des zweiadrigen Kabels zwischen Zähler und
Ablesepunkt darf 50 Meter nicht überschreiten.
Die Polarität der beiden Adern muss nicht
beachtet werden. Das übertragene Protokoll
entspricht dem M-Bus-Protokoll und der Zähler
kann über den MiniReader oder der DOKOM
Mobil ausgelesen werden.

9.3 M-Bus-Steckeinheit gem. EN 1434-3

Mit dieser Steckeinheit kann der Zähler über seine
Primär- oder Sekundäradresse mit einem M-Bus-
Pegelwandler ausgelesen werden (300 und 2400
Baud, automatische Erkennung). Die Einstellung
beider Adressen kann in der Parametrierebene (s.
Kap. 4.4) oder mit der Servicesoftware MiniCom
vorgenommen werden (Hinweis: Die werkseitige
Einstellung der Sekundäradresse entspricht der
am Zählergehäuse vermerkten Gerätenummer).
Die Primäradresse kann zwischen 0 und 250
eingestellt werden und steht bei werksseitiger
Auslieferung auf 0.
Das zweiadrige Optionskabel wird an geeigneter
Stelle in die M-Bus-Installation eingebunden. Die
Polarität der beiden Adern muss nicht beachtet
werden.
9.4 Fernzählsteckeinheit
Fernzählsteckeinheit zur Übertragung von
Wärmemengen- und Volumenimpulsen (nur
für Netzbetrieb)
Schließzeit:
Max. Spannung:
Max. Strom:
Fernzählsteckeinheit zur Übertragung von
Wärmemengenimpulsen für Batteriebetrieb)
Schließzeit:
Max. Spannung:
Max. Strom:
9.5 USB Steckeinheit (für M-Bus Steckplatz)
Bestellnummer: 68504688
Mit dieser Steckeinheit kann das Rechenwerk mit
einem PC / Notebook oder Handheld Computer
mit USB Eingang verbunden werden. Falls eine
M-Bus Steckeinheit eingebaut ist, muss diese
induktiven Ablesepunkt
ca. 125 ms
28 V DC oder AC
0,1 A
ca. 125 ms
28 V DC oder AC
0,1 A
vorher entfernt werden. Zum Anschluss benötigen
Sie einen Treiber, der auf einem Datenträger
mitgeliefert wird. Eine
Treiberinstallation befindet sich dort.
®
9.6 LONWORKS -FTT10A
Bestellnummer: 68504857
Mit dieser Steckeinheit kann der Zähler über
®
LONTALK -Protokoll
Leittechnik eingebunden werden. Für detaillierte
Informationen siehe Datenblatt LH 6130 DE.
9.7 Einsetzen der Steckeinheiten ins
Rechenwerk
In jedem Rechenwerk ist ein Steckplatz für die M-
Bus Module (rechts hinten) und die Fernzähl-
module (links vorne). Die für das Rechenwerk
zulässigen Module dürfen nur in die dafür
vorgesehenen Steckplätze montiert werden.
Fernzählsteck-
einheit FZS/B
mit Batterie

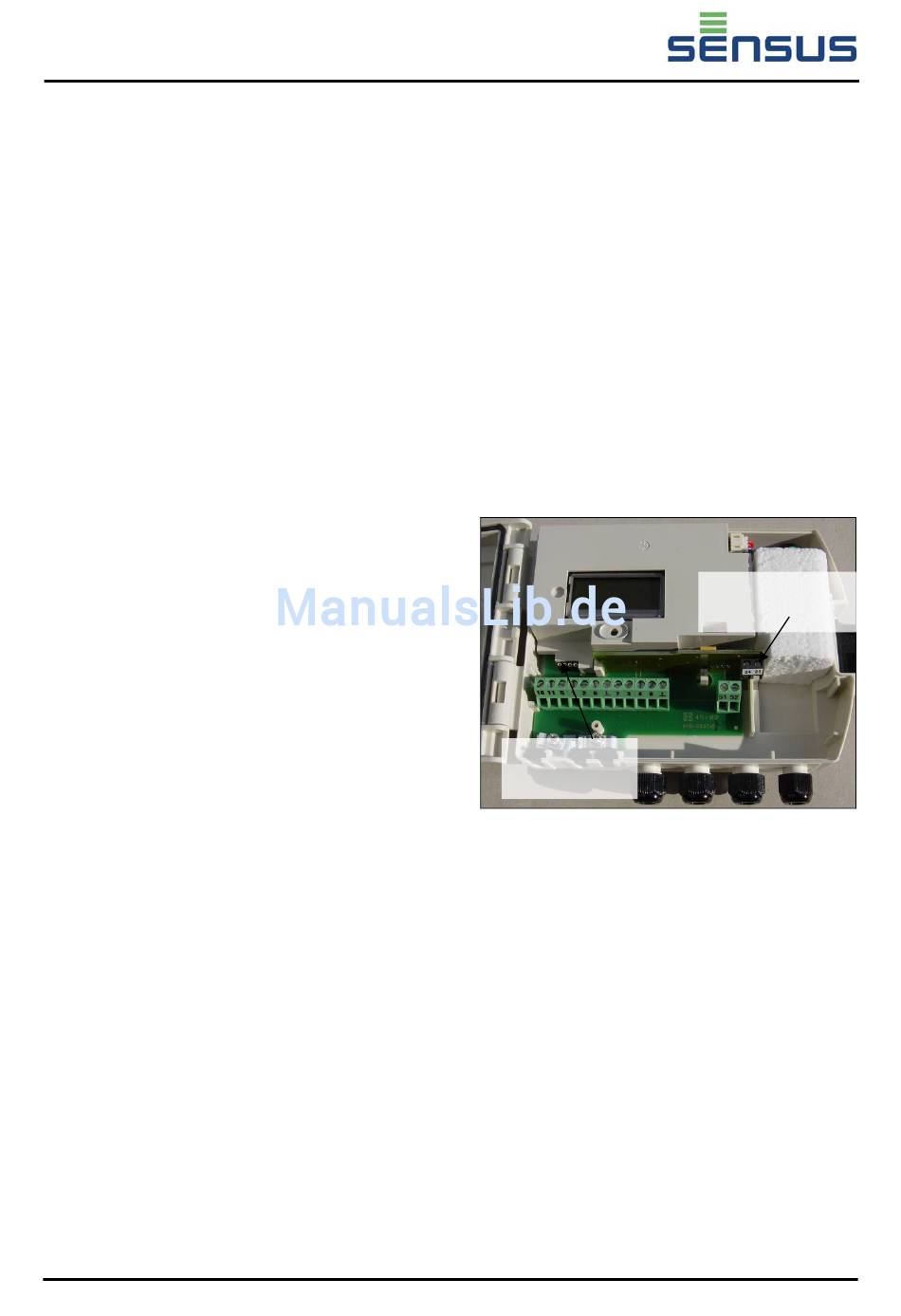

Bild 8: Einbau Steckeinheiten
Die Steckeinheiten bei der Montage in die linke
und rechte Führung aus weißem Kunststoff
stecken.
Die Kontaktstifte dürfen nicht verbogen sein und
gleiten leicht in die
Kontaktbuchsen.
Das Anschlusskabel durch die PG-Verschraubung
führen und diese festziehen.

10. Anhang

10.1 Fühlerverlängerung mit Verteilerdose
Die Messfühler unserer Wärmezähler sind mit
Platin-Thermometern in zwei Widerstandsvari-
anten lieferbar: 100 Ohm (Pt 100) und 500 Ohm
(Pt 500). Die Messfühler werden verbunden mit
zweiadrig abgeschirmtem Kabel ausgeliefert.
M H 4100 DE PolluStat E, Seite 9
Beschreibung
in eine entsprechende
M-Bus-Steckeinheit
(hinterer Steckplatz)
dafür vorgesehenen
zur
