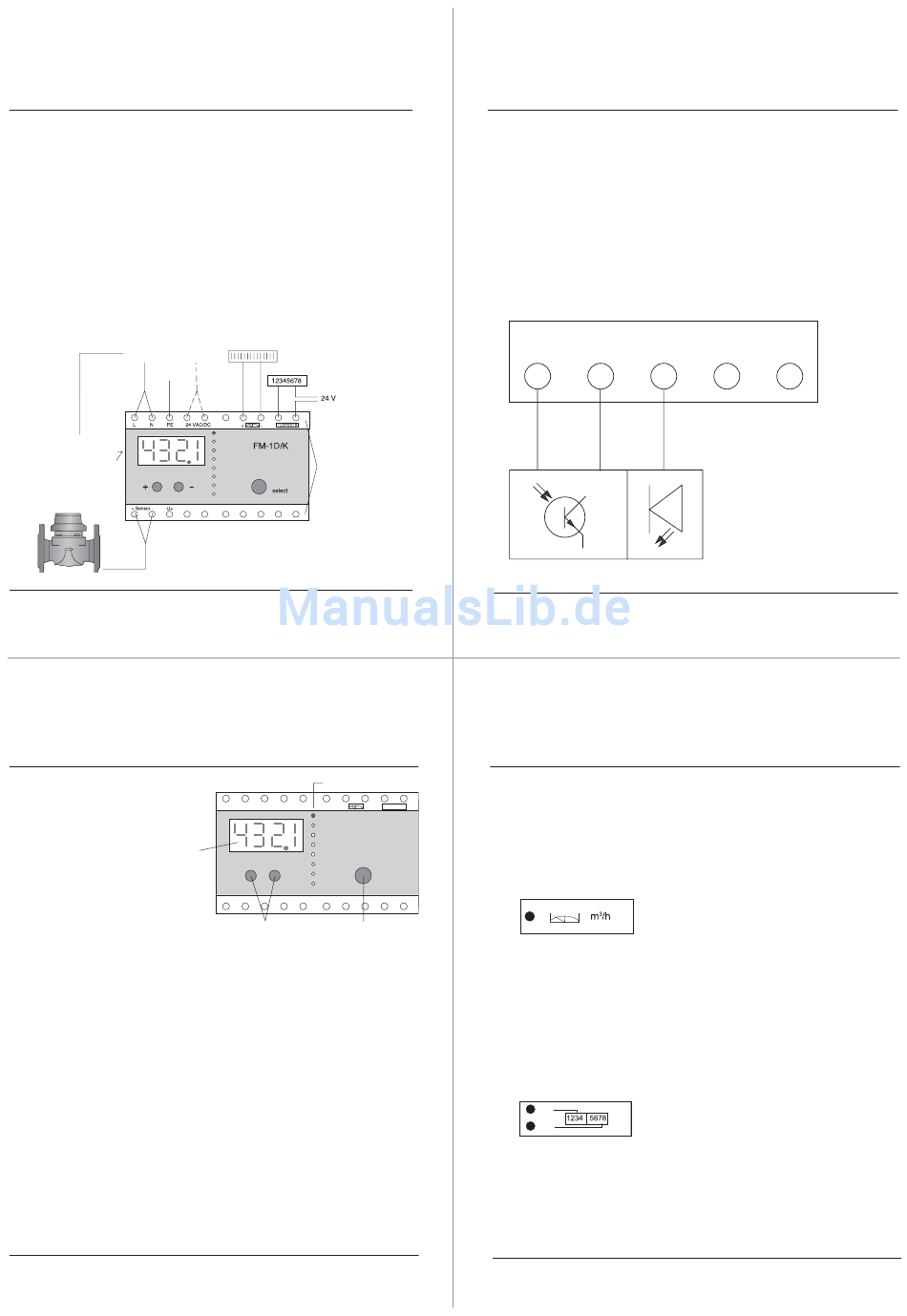

3. Anschluss
Anschlusshinweise
• Maximaler Kabelquerschnitt 2,5 mm
• Vor dem Einschalten Anschlussspannung
prüfen
• Bei 24 V Gleichspannung kann die
Anschlusspolarität frei gewählt werden
• Technische Daten siehe Datenblatt L S 5100
Versorgung
alternativ
230 V AC
24 V DC
oder
115 V AC
24 V AC
Schutz-
leiter
intemem
Wählschalter
kontrollieren
z.B. WP-Dynamic
mit OD 01
4. Einstellen von Hand
Bedienungselemente
Leuchtziffernanzeige
Einstellen
Nachdem das Gerät angeschlossen ist, erfolgt die Einstellung:
1. Auswahl Mit der Auswahltaste SELECT die einzustellende
Größe auswählen.
Die Statuslampen zeigen dabei die aktuelle Auswahl an.
2. Ändern Wird eine der beiden Änderungstasten (+) oder (-)
gedrückt, blinkt die Statuslampe und die 1. Stelle der Anzeige.
Mit den Änderungstasten (+) und (-) die Einstellungen ändern.
Die SELECT-Taste betätigen, um nach der Änderung die näch-
ste Stelle zu erreichen,
Nach Einstellung der rechten Ziffer den Dezimalpunkt ein-
stellen.
3. Die gewählten Daten durch Drücken der SELECT-Taste sich-
ern.
Auch nach einem eventuellen Ausfall der
Versorgungsspannung bleiben die bereits gesicherten
Einstellungen erhalten.
2
Durchflußanzeiger
oder
Impulszähler
Anschlußklemmen
mit
Klemmenabdeckung
Statuslampen
L
N
PE
24 VAC/DC
+
FM-1D/K
-
+
+ Sensor -
U+
Ånderungstasen
Auswahltaste
Sicherheitshinweise
Vor dem Anschluss des Gerätes an das Netz ist die
Versorgungsspannung abzuschalten.
Der Anschluss darf nur von einer sachkundigen Fachkraft
unter Berücksichtigung der Sicherheitsnormen durchge-
führt werden.
Anschluss von 3-Leiter-Sensoren
+ Sensor -
Einstellbeispiel
Woltmannzähler
-
12345678
Impulsgeber
Stromausgang
Max. Durchfluss
Impulsausgang
select
1. Durchflussbereich
Das Display zeigt nach dem Einschalten zunächst "0000." bzw.
den aktuellen Durchfluss an. Durch Drücken der (+) oder (-)
Taste erfolgt der Wechsel in den Programmiermodus. Die linke
Stelle der Anzeige blinkt. Die Ziffer mit (+) oder (-) Taste auf "0"
stellen. Mit "SELECT" zur 2.Stelle wechseln. Wie beschrieben die
2.,3.,4.Stelle sowie den Dezimalpunkt einstellen. Die
Ziffernanzeige zeigt nun "0100.". Der mögl. Einstellbereich liegt
zwischen 0.001...9999. m
2. Zählerstand
Der Zählerstand kann auf einen Wert voreingestellt werden, der
z.B. dem des Rollenzählwerks des Wasserzählers entspricht.
Leuchtet die obere Lampe, die ersten 4 Stellen einstellen.
Leuchtet die untere Lampe, die letzten 4 Stellen einstellen.
Die Einstellung erfolgt, wie in Pkt. 1 beschrieben. Die Lage des
Dezimalpunktes ist abhängig von der Einstellung des
Impulsausgangs (siehe Pkt. 4).
U+
12 V DC,
max. 10 mA
WPD DN 80
OPTO OD (1 Imp.= 1 ltr.)
0 ... 20 mA
3
0 ... 100 m
/h
3
1 Imp. = 1 m
3
/h.
