7-mm-NVMe-Laufwerke

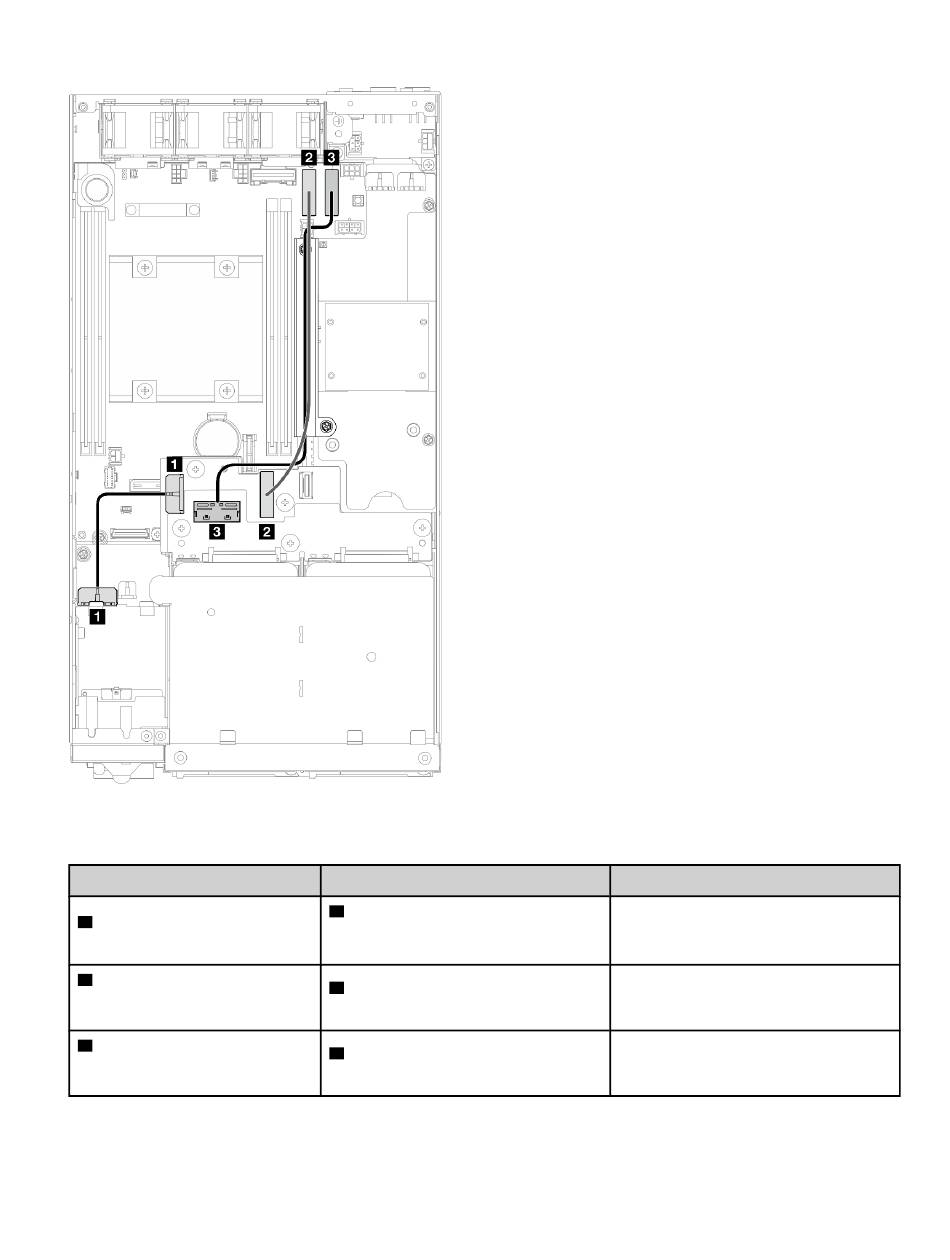

Abbildung 137. Netzkabel für Rückwandplatine und Gen. 4 Hochgeschwindigkeitskabel für 7-mm-Laufwerke;
Rückwandplatine 1 für Laufwerke (unten) und Rückwandplatine 2 für Laufwerke (oben)
Von
Rückwandplatine 1 für
1
Laufwerke Netzteilanschluss
Rückwandplatine 1 für
2
Laufwerke MCIO-Anschluss für
NVMe
Rückwandplatine 2 für
3
Laufwerke MCIO-Anschluss für
NVMe
Achtung:
• Stellen Sie sicher, dass alle Kabel zwischen den Rückwandplatinen für Laufwerke und den Anschlüssen
auf der Systemplatine durch die Kabelwand an der Stromversorgungsmodulplatine geführt wurden.
Bis
Netzteilanschluss für
1
Rückwandplatine für Laufwerke auf der
E/A-Modulplatine
MCIO-Anschluss 1 auf der
2
Systemplatine
MCIO-Anschluss 2 auf der
3
Systemplatine
Kabellänge
85 mm
250 mm
300 mm
.
Kapitel 2
Interne Kabelführung
173
