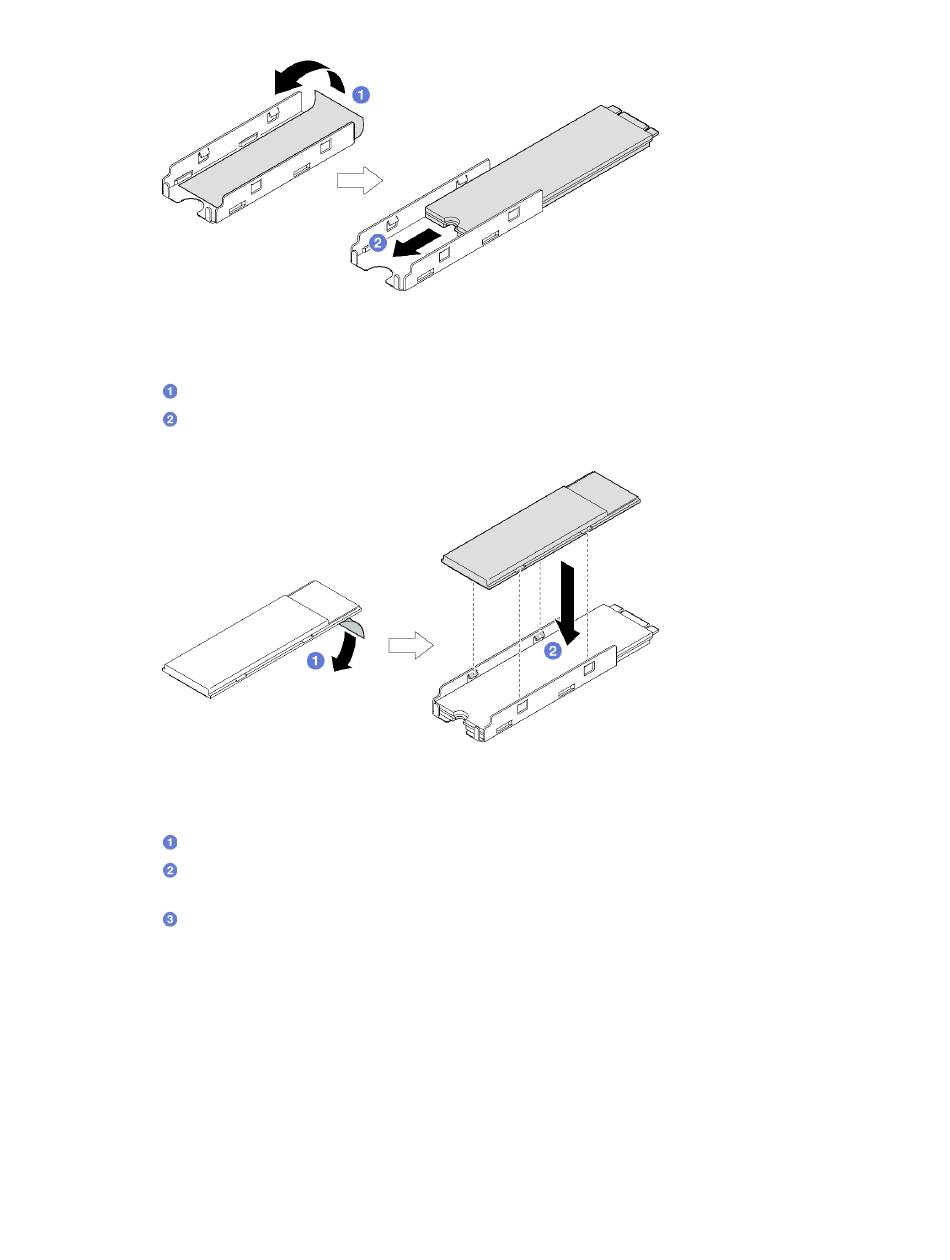

Abbildung 87. Installieren eines Wärmepads und M.2-Laufwerks im Einbaurahmen
Schritt 3. (Optional) Installieren Sie ggf. den M.2-Kühlkörper im Einbaurahmen.
a.
Ziehen Sie die Kunststofffolie vom Wärmepad an der Unterseite des Kühlkörpers ab.
b.
Richten Sie den Kühlkörper an den vier Klammern des Einbaurahmens aus, setzen Sie ihn
dann ein und drücken Sie darauf, bis er einrastet.
Abbildung 88. Installation eines M.2-Kühlkörpers im M.2-Einbaurahmen
Schritt 4. Installieren Sie das M.2-Laufwerk mit Kühlkörper auf der E/A-Modulplatine.
a.
Setzen Sie das M.2-Laufwerk schräg in den Anschluss ein.
b.
Senken Sie die andere Seite des M.2-Laufwerks ab. Drücken Sie das M.2-Laufwerk dann
vorsichtig nach unten in Position.
c.
Ziehen Sie die Schraube fest.
102
ThinkEdge SE350 V2 Hardware-Wartungshandbuch
